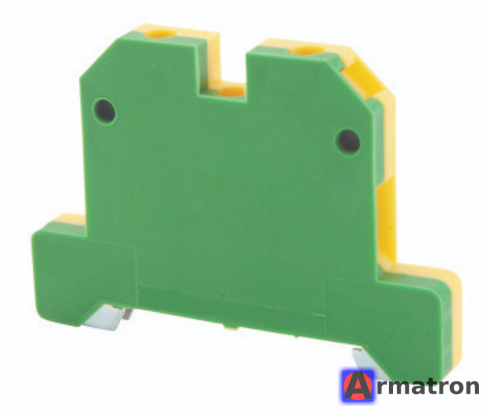

Зажим наборный ЗНИ-2,5PEN 2,5ММ2 (JXB-ЗЕМЛЯ) TDM

Это описание и технические характеристики для зажима наборного ЗНИ-2,5PEN (земля) от производителя TDM ELECTRIC.

Ниже представлена подробная информация об этом изделии:

Основные характеристики

• Наименование: Зажим наборный ЗНИ-2,5PEN (аналог JXB-PE / UK-PE)
• Производитель: TDM ELECTRIC
• Артикул: Обычно SQ0510-0021 (может варьироваться в зависимости от фасовки).
• Тип изделия: Клемма проходная заземляющая (PE).
• Цвет корпуса: Желто-зеленый (международная маркировка заземления).

Назначение

Используется для надежного и удобного присоединения и ответвления проводников заземления (PE) и нулевых защитных проводников (PEN) в электрических щитах различного назначения.

Главная особенность

В отличие от обычных фазных клемм, заземляющие клеммы ЗНИ-PEN имеют электрический контакт с DIN-рейкой. При затягивании центрального винта металлический контакт врезается в DIN-рейку, тем самым заземляя подключенный провод на корпус щита (через рейку).

Технические параметры

• Номинальное сечение проводника: 2,5 мм².
• Диапазон сечений присоединяемых проводов:
  • Одножильный (жесткий): 0,2 – 4,0 мм².
  • Многожильный (гибкий): 0,2 – 2,5 мм².
• Тип монтажа: На DIN-рейку шириной 35 мм.
• Тип зажима: Винтовой.
• Номинальное напряжение изоляции: 690 В.
• Материал корпуса: Полиамид 6.6 (не поддерживает горение).
• Материал контактов: Латунь / Сталь с антикоррозийным покрытием.
• Температура эксплуатации: от -40°C до +80°C.

Преимущества

1. Надежность: Обеспечивает качественный контакт заземляющего провода с несущей рейкой без необходимости сверлить дополнительные отверстия или использовать наконечники под болт.
2. Универсальность: Подходит для стандартных DIN-реек (Omega-рейка).
3. Безопасность: Корпус выполнен из негорючего материала.
4. Компактность: Позволяет экономить место в щите по сравнению с использованием шин заземления на изоляторах.

Аналоги

Эта серия (JXB) является конструктивным аналогом популярных серий других брендов:

• Phoenix Contact: Серия USLKG / UK
• IEK: ЗВИ (JXB)
• DKC: Серия зажимов заземляющих

Комплектация и аксессуары

Обычно эти клеммы используются совместно с:

• Маркировкой: Бирки для нумерации (например, ZB).
• Боковыми заглушками: Для закрытия токоведущих частей последней клеммы в ряду (для PE клемм заглушки требуются реже, так как корпус часто закрыт с обеих сторон, но зависит от конкретной ревизии).
• Фиксаторами на рейку: Для предотвращения смещения ряда клемм.
