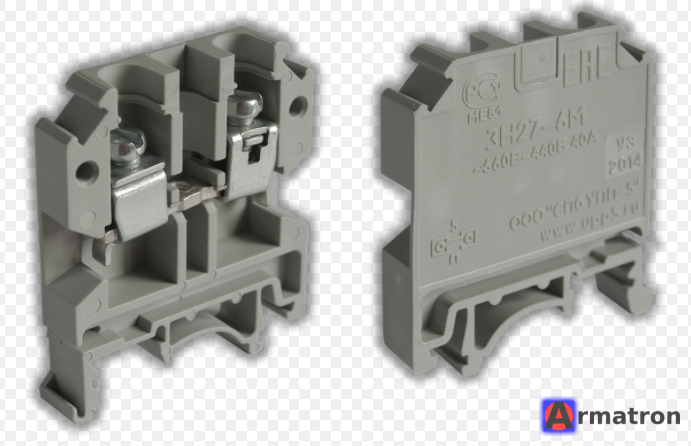

Зажим наборный мостиковый ЗН27-6М40 — это электротехническое коммутационное устройство, предназначенное для соединения проводников в электрических цепях управления, сигнализации и измерения.
Обозначение «Мостиковый» указывает на главную особенность: наличие специального перемыкающего устройства (мостика), которое позволяет коммутировать (замыкать/размыкать) цепь без отсоединения проводов. Это критически важно для измерительных цепей (например, для подключения амперметров или счетчиков через трансформаторы тока).
Ниже приведены основные характеристики и описание данного изделия:
Расшифровка маркировки (ЗН27-6М40):
- ЗН — Зажим Наборный.
- 27 — Номер серии.
- 6 — Номинальное сечение присоединяемого провода (6 мм²).
- М — Мостиковый (наличие контактного мостика/размыкателя).
- 40 — Номинальный ток (40 Ампер).
Технические характеристики:
- Номинальный ток (In): 40 А (для данной модификации, стандартные ЗН27-6 часто идут на 25А, но индекс 40 указывает на усиленную версию).
-
Номинальное напряжение:
- Переменного тока: до 660 В (частота 50/60 Гц).
- Постоянного тока: до 440 В.
- Сечение проводников: от 1,5 до 6,0 мм².
- Тип зажима провода: Винтовой.
- Материал корпуса: Обычно термореактивная пластмасса (карболит/фенопласт) или современные негорючие полиамиды (зависит от года выпуска и завода). Материал устойчив к нагреву.
- Способ монтажа: На С-образную рейку (не путать с современной DIN-рейкой 35мм, хотя существуют переходники или модификации под DIN).
Область применения:
- Цепи трансформаторов тока: Мостиковый зажим позволяет закоротить вторичную обмотку трансформатора тока перед тем, как снять измерительный прибор (амперметр, счетчик) для поверки или замены. Это предотвращает возникновение опасного высокого напряжения на разомкнутой обмотке.
- Шкафы релейной защиты и автоматики (РЗА).
- Испытательные коробки (КИП).
Комплектация и особенности:
- Зажимы набираются в блоки (ряд) необходимой длины.
- Для фиксации блока зажимов на рейке используются прижимы (торцевые заглушки/фиксаторы).
- Для маркировки цепей используются специальные маркировочные колодки (бирки), вставляемые в корпус зажима.
Важно при покупке/замене:
Если вы ищете замену старому советскому клеммнику, обратите внимание на тип крепежной рейки. Современные аналоги (например, Phoenix Contact, Weidmüller или IEK серии ЗВИ/ЗН) чаще всего ставятся на DIN-рейку 35 мм. ЗН27 часто требуют специфической рейки или "перфополосы".
