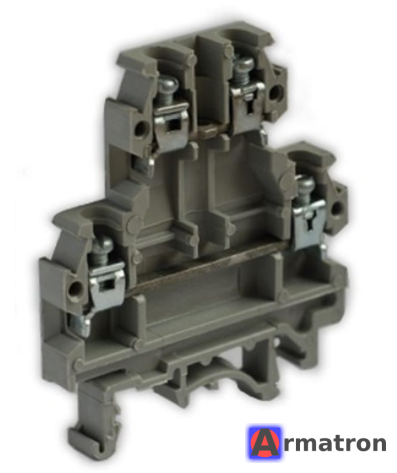

Зажим наборный ЗН27-4Д25 (ЗН27-4Д25-2Д/2Д) — это электротехническое коммутационное устройство, предназначенное для соединения проводников в электрических цепях.
Вот подробная техническая информация и расшифровка характеристик данного изделия:
1. Расшифровка маркировки
- ЗН — Зажим Наборный.
- 27 — Номер серии (модернизированная серия, пришедшая на смену ЗН24).
- 4 — Условное обозначение размера (соответствует винту М4).
- Д — Двухэтажный (двухъярусный). Это означает, что клемма имеет два уровня контактов, что позволяет подключить две независимые цепи (или 4 провода), занимая на рейке место как одна обычная клемма.
- 25 — Номинальный ток 25 Ампер.
- Мостиковый — Обычно указывает на тип контактного зажима (винт с прижимной плашкой/мостиком, что предотвращает повреждение жилы провода при затяжке) или на возможность установки перемычек (мостиков) для соединения соседних клемм.
- 2Д/2Д — Дополнительное обозначение климатического исполнения или типа контактной группы (обычно указывает на наличие двух проводников сверху и двух снизу, либо специфику исполнения зажимов для двух проводов).
2. Основные технические характеристики
- Номинальный ток (In): 25 А.
-
Номинальное напряжение (Un):
- Переменного тока (AC): до 660 В (частота 50/60 Гц).
- Постоянного тока (DC): до 440 В.
-
Сечение присоединяемых проводников:
- Обычно от 0,35 до 4,0 мм² (иногда до 6 мм² в зависимости от типа наконечника).
- Тип зажима: Винтовой (М4).
- Способ монтажа: На стандартную DIN-рейку (35 мм) или на С-образную рейку (в зависимости от конкретной модификации корпуса).
- Материал корпуса: Трудногорючая пластмасса (обычно армамид или полиамид).
3. Особенности и преимущества
- Экономия места: За счет двухэтажной конструкции позволяет в два раза увеличить плотность монтажа в электрическом щите.
- Удобство: Верхний и нижний уровни смещены друг относительно друга, что облегчает доступ отверткой к винтам нижнего уровня при подключенных проводах сверху.
- Надежность: «Мостиковый» тип зажима обеспечивает надежный контакт и позволяет зажимать как одножильные, так и многожильные провода (желательно с наконечниками) без передавливания жил.
4. Применение
Используется в распределительных щитах, шкафах управления, станкостроении и энергетике для надежного и упорядоченного соединения силовых и вторичных цепей.
5. Производители
Наиболее распространенным производителем данной серии является КЭАЗ (Курский электроаппаратный завод), а также ряд белорусских и российских предприятий электротехники.
