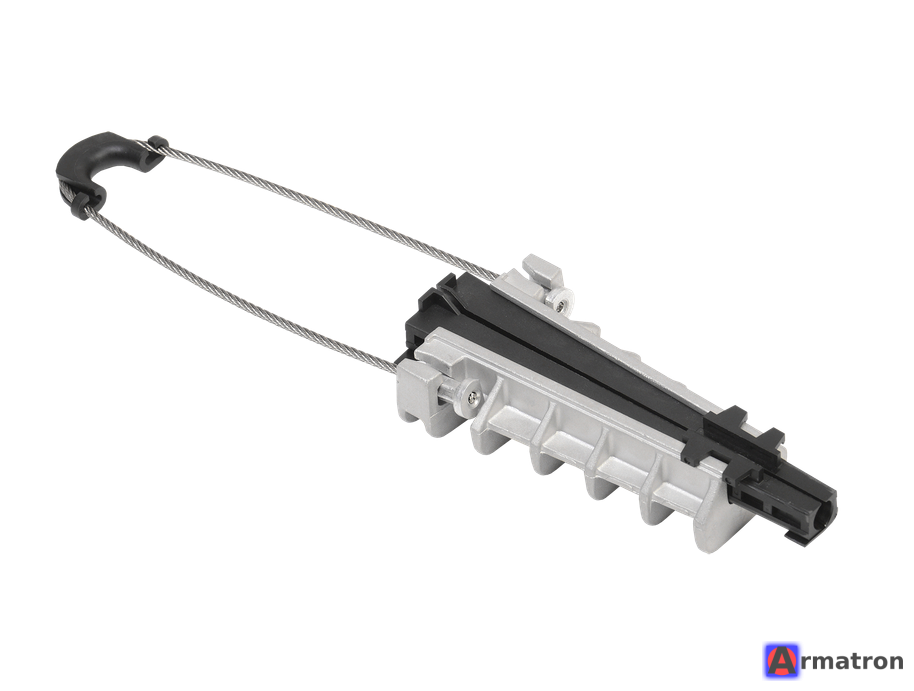

Ниже приведена подробная информация о продукте Зажим анкерный ЗАН 50-70/1500 (PA 1500) производства компании IEK.
Основное описание
Данный зажим предназначен для анкерного (натяжного) крепления изолированной несущей нейтрали (нулевой жилы) самонесущих изолированных проводов (СИП-2) напряжением до 1 кВ.
Зажим крепится на крюках, кронштейнах или других конструкциях опор линий электропередач или на фасадах зданий.
Расшифровка маркировки
- ЗАН: Зажим Анкерный для Несущей жилы.
- 50-70: Диапазон сечения несущей нейтрали (в мм²), для которой подходит зажим (от 50 до 70 мм²).
- 1500: Разрушающая нагрузка (в кгс), что соответствует 15 кН.
- PA 1500: Международное обозначение аналога (Pince d'Ancrage).
- UZA-14-D50-D70-1500: Артикул (код заказа) производителя IEK.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | IEK (ИЭК) |
| Сечение несущей нейтрали | 50 — 70 мм² |
| Минимальная разрушающая нагрузка | 15 кН (ок. 1500 кгс) |
| Диаметр жилы (в изоляции) | 12 — 16 мм |
| Тип провода | СИП-2 (изолированная несущая нейтраль) |
| Температура эксплуатации | от -60°C до +50°C |
| Монтаж | Без использования специального инструмента |
| Масса | ~ 0.42 кг (может незначительно варьироваться) |
Конструкция и материалы
- Корпус: Выполнен из коррозионностойкого алюминиевого сплава, обладающего высокой механической прочностью.
- Клинья: Изготовлены из погодостойкого пластика (термопластика), устойчивого к воздействию ультрафиолетового излучения и перепадам температур. Рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, не повреждая изоляцию.
- Тросик (петля): Гибкий тросик из нержавеющей стали с седлом из термопластика (для защиты от перетирания и изоляции). Тросик оснащен ограничителями.
Преимущества (по данным IEK)
- Простота монтажа: Установка не требует инструментов для резки или опрессовки. Клинья самозатягиваются под натяжением провода.
- Долговечность: Материалы устойчивы к коррозии, влаге, озону и солнечному свету, что обеспечивает долгий срок службы на открытом воздухе.
- Надежность: Обеспечивает необходимое тяжение провода в анкерном пролете без проскальзывания.
- Съемная скоба: Позволяет крепить зажим на кронштейны закрытого типа или крюки.
Где применяется
- На концевых опорах (завершение линии).
- На угловых опорах (при повороте линии на угол более 90 градусов, в качестве двойного анкерного крепления).
- На ответвительных опорах (при ответвлениях от магистрали).
- При вводе электричества в здание (крепление к стене).
- Производитель IEK
