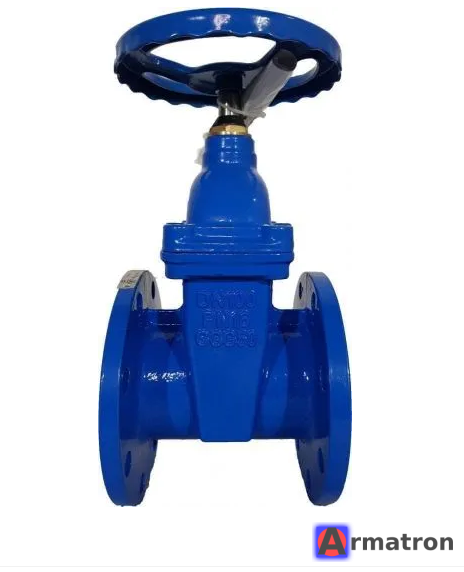

Задвижка с обрезиненным клином 30ч39р Ду150 Ру16

Это техническое описание на задвижку чугунную с обрезиненным клином 30ч39р (аналог МЗВ) с параметрами Ду150 и Ру16.

Это один из самых популярных типов запорной арматуры для систем водоснабжения, так как обрезиненный клин обеспечивает высокую герметичность и долгий срок службы по сравнению со старыми моделями (типа 30ч6бр).

Ниже приведены подробные характеристики и особенности данного изделия.

1. Расшифровка маркировки 30ч39р

• 30 — тип арматуры: задвижка.
• ч — материал корпуса: чугун (обычно высокопрочный чугун ВЧШГ).
• 39 — номер модели (конструктивная особенность: невыдвижной шпиндель).
• р — материал уплотнения: резина (обрезиненный клин).

2. Основные технические характеристики

• Диаметр номинальный (DN/Ду): 150 мм.
• Давление номинальное (PN/Ру): 1.6 МПа (16 бар / 16 кгс/см²).
• Рабочая среда: Вода (питьевая, техническая), нейтральные жидкости.
• Температура рабочей среды: Обычно от -5°C до +80°C (кратковременно до +120°C, зависит от типа резины EPDM).
• Класс герметичности: «А» по ГОСТ 9544-2015 (протечки отсутствуют).
• Тип присоединения: Фланцевое (по ГОСТ 33259-2015).
• Тип шпинделя: Невыдвижной (при открытии задвижки шток не вылезает вверх, что экономит место).
• Управление: Ручное (маховик).

3. Материалы (стандартное исполнение)

• Корпус и крышка: Высокопрочный чугун с шаровидным графитом (ВЧШГ / GGG50).
• Клин: Чугун, полностью покрытый резиной EPDM (этилен-пропиленовый каучук).
• Шпиндель (шток): Нержавеющая сталь (например, 20Х13).
• Покрытие корпуса: Эпоксидно-порошковое (защищает от коррозии снаружи и внутри).

4. Габаритные размеры (Ориентировочные*)

Размеры могут незначительно отличаться в зависимости от завода-производителя (Россия, Китай, Европа).

• Строительная длина (L): 210 мм (стандарт DIN F4, наиболее частый для 30ч39р).
• Диаметр фланца (D): 285 мм.
• Межцентровое расстояние крепежных отверстий: 240 мм.
• Количество отверстий: 8 шт.
• Диаметр отверстий: 22 мм (под болт М20).
• Вес: ~35–45 кг.

5. Преимущества модели 30ч39р перед старыми задвижками ("металл по металлу")

1. Герметичность Класса А: Благодаря упругой деформации резины клин плотно прилегает к корпусу, исключая протечки.
2. Отсутствие приямка: В нижней части корпуса нет углубления, где обычно скапливается грязь, песок и окалина. Дно задвижки гладкое, мусор не мешает закрытию.
3. Невыдвижной шпиндель: Позволяет устанавливать задвижку в колодцах и тесных помещениях.
4. Ремонтопригодность: Можно менять сальниковые уплотнения шпинделя под давлением (на некоторых моделях).
5. Малый крутящий момент: Легко закрывается и открывается.

6. Область применения

• Системы холодного и горячего водоснабжения.
• Системы пожаротушения.
• Канализационные системы (условно, для чистых стоков).
• ЖКХ и промышленные предприятия.

Советы при покупке и монтаже

• Ответные фланцы: Для Ду150 Ру16 потребуются плоские или воротниковые фланцы соответствующего давления и 8 комплектов крепежа (болт М20 или шпилька).
• Установка: Допускается установка на горизонтальных и вертикальных трубопроводах (но маховиком вниз ставить не рекомендуется во избежание засорения сальникового узла).
• Гидроудар: Задвижка — это запорная арматура, ее нельзя использовать для регулировки потока (только "открыто" или "закрыто"). Закрывать следует плавно, чтобы избежать гидроудара.
