Ниже приведено подробное техническое описание, расшифровка и характеристики для указанной вами задвижки.

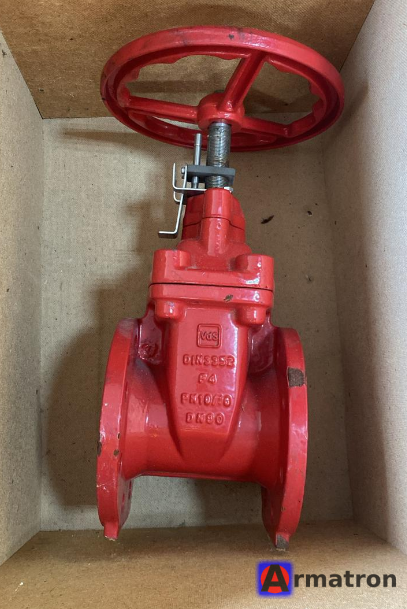

Краткое наименование: Задвижка чугунная с обрезиненным клином 30ч39р (аналог МЗВ)
Основные параметры: Ду80 (DN80), Ру10 (PN1.0 МПа), корпус GGG50, длина DIN3352 F4.
1. Расшифровка маркировки
- 30: Тип арматуры — задвижка.
- ч: Материал корпуса — чугун (в данном случае высокопрочный чугун с шаровидным графитом).
- 39: Номер модели (конструктивная особенность — невыдвижной шпиндель).
- р: Материал уплотнения — резина (обрезиненный клин).
- DIN3352 F4: Немецкий стандарт, определяющий строительную длину (в данном случае «короткая» база).
- GGG50: Марка чугуна (High Ductile Iron) — высокопрочный чугун (аналог ВЧ50).
- Ду80: Условный проход (номинальный диаметр) — 80 мм.
- Ру10: Номинальное давление — 10 бар (10 атм / 1.0 МПа).
2. Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая среда | Вода (холодная, горячая), неагрессивные жидкости |
| Температура среды | Обычно от -10°C до +120°C (зависит от типа резины EPDM) |
| Герметичность | Класс «А» по ГОСТ 9544-2015 (без протечек) |
| Тип присоединения | Фланцевое (по ГОСТ 33259-2015 / DIN 2501) |
| Управление | Ручное (маховик / штурвал) |
| Направление потока | Любое (двустороннее) |
| Строительная длина | 180 мм (согласно DIN 3352 F4 для DN80) |
| Тип шпинделя | Невыдвижной (резьба внутри корпуса) |
3. Материалы (Спецификация)
- Корпус и крышка: Высокопрочный чугун GGG50 (EN-GJS-500-7). Он гораздо прочнее обычного серого чугуна (СЧ20), не лопается при гидроударах и перетяжке болтов, выдерживает большие нагрузки.
- Клин: Высокопрочный чугун GGG50, полностью вулканизированный резиной EPDM (этилен-пропиленовый каучук). Это обеспечивает плотное закрытие и защиту клина от коррозии.
- Шпиндель (шток): Нержавеющая сталь (обычно 20Х13, SS420 или SS304).
- Гайка штока: Латунь или бронза (для предотвращения закусывания в паре трения «сталь-латунь»).
- Покрытие: Эпоксидно-порошковое (синего цвета, RAL 5005), толщина не менее 250 мкм. Защищает от коррозии снаружи и внутри.
4. Габаритные и присоединительные размеры (для DN80 PN10)
- Строительная длина (L): 180 мм.
- Диаметр фланца (D): 200 мм.
- Межцентровое расстояние крепежных отверстий (D1): 160 мм.
- Количество отверстий: 8 шт.
- Диаметр отверстий: 18 мм (под болт М16).
- Высота (H): ~ 250-290 мм (зависит от производителя).
5. Преимущества модели из GGG50 по стандарту F4
- Компактность: Стандарт F4 подразумевает укороченный корпус, что удобно при монтаже в стесненных условиях (колодцах, камерах).
- Долговечность: Материал GGG50 пластичен, в отличие от хрупкого серого чугуна.
- Отсутствие приямка: В корпусе нет углубления, где скапливается грязь и песок (гладкий проход), что предотвращает заклинивание.
- Ремонтопригодность: Возможность замены уплотнительных колец шпинделя под давлением (у большинства современных моделей).
6. Применение
- Системы холодного и горячего водоснабжения (ХВС, ГВС).
- Системы пожаротушения.
- Канализационные системы (условно, предпочтительнее шиберные задвижки, но 30ч39р тоже ставят).
- Системы отопления.
Важно при заказе:
Уточняйте тип резины (EPDM для воды, NBR для нефтепродуктов/масел) и комплектацию (нужны ли ответные фланцы и крепеж). Стандартная комплектация для 30ч39р — это EPDM (вода).
