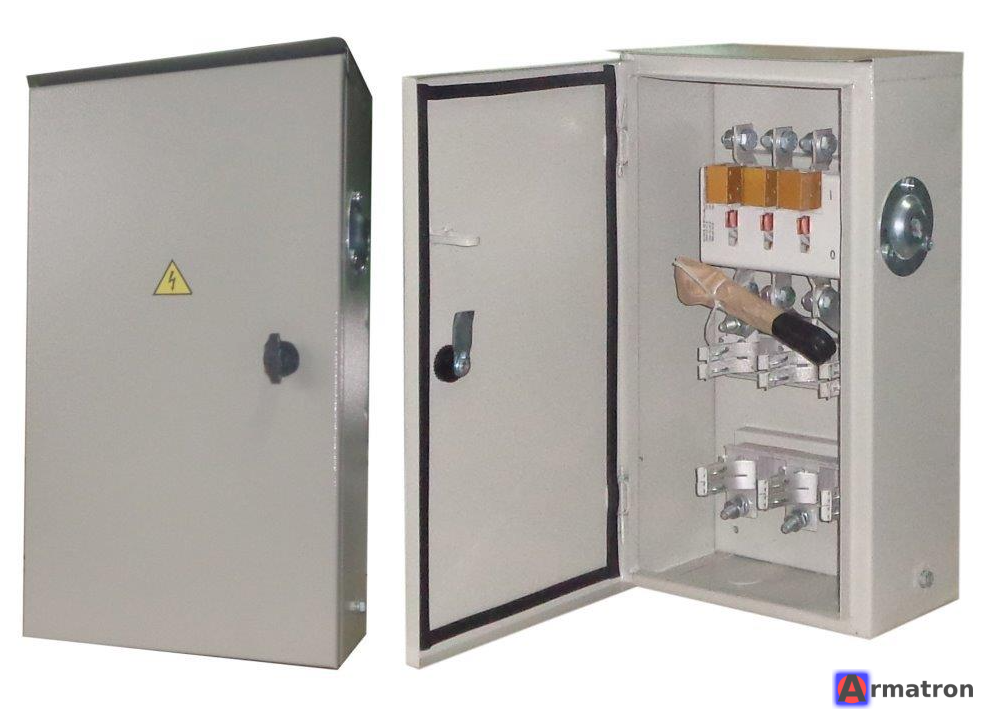

Ящик силовой с рубильником ЯВЗ-31-54 УХЛ2 380В 50Гц 50А

Это техническое описание силового шкафа с рубильником и предохранителями.

Ниже представлена расшифровка маркировки и подробные технические характеристики данного устройства (ЯВЗ-31-54).

Расшифровка маркировки: ЯВЗ-31-54 УХЛ2

• Я — Ящик.
• В — Выключатель (наличие рубильника/коммутационного аппарата).
• З — Замыкающий / с защитой (обычно указывает на наличие блокировки дверцы и предохранителей).
• 31 — Условное обозначение номинального тока серии (для 31-й серии это, как правило, до 100 А). Примечание: ваш ящик рассчитан на 50 А, что соответствует этому габариту.
• 54 — обозначение степени защиты корпуса (обычно соответствует IP54).
• УХЛ — климатическое исполнение: для умеренного и холодного климата.
• 2 — категория размещения: под навесом (защита от прямого дождя и снега, но не от температуры и влажности

Основные технические характеристики

1. Номинальное напряжение: 380 В (переменный ток, 3 фазы + ноль/земля).
2. Частота сети: 50 Гц.
3. Номинальный ток: 50 А (это ток плавких вставок, установленных внутри; сам корпус и рубильник могут быть рассчитаны на 100А).
4. Степень защиты (IP): IP54 (пылезащищенный корпус, защита от брызг воды, падающих под любым углом).
5. Количество полюсов: 3 (трехполюсный рубильник).
6. Тип предохранителей: Обычно внутри установлены керамические предохранители типа ПН-2 или аналоги (ППН), рассчитанные на 50А.

Назначение и применение

Ящик ЯВЗ предназначен для:

• Приема и распределения электрической энергии.
• Защиты сетей и приемников от токов короткого замыкания и перегрузок (срабатывают предохранители).
• Нечастых оперативных включений и отключений электрических цепей (до 3–6 раз в час) вручную.

Где применяется:

• Строительные площадки.
• Производственные цеха.
• Гаражные кооперативы.
• Сельскохозяйственные объекты.

Конструктивные особенности

• Корпус: Металлический сварной ящик с дверцей.
• Блокировка: Важная особенность серии ЯВЗ — наличие механической блокировки. Невозможно открыть дверцу ящика, если рубильник находится в положении «ВКЛЮЧЕНО». Это сделано для безопасности персонала.
• Управление: Рукоятка привода выведена наружу (обычно сбоку), что позволяет отключать питание, не открывая шкаф.
• Ввод кабелей: Обычно предусмотрены отверстия (сальники) сверху и снизу для ввода и вывода кабелей.

Резюме: Это надежное, защищенное от пыли и влаги устройство для подключения силового оборудования (станков, насосов, сварочных аппаратов) мощностью примерно до 25–28 кВт (при 50 А).
