Ниже приведено подробное описание, расшифровка маркировки и технические характеристики указанного вами силового ящика.
Основное назначение
Ящик силовой ЯВЗ-31-54 (40А) предназначен для нечастых (не более 3–6 раз в час) включений и отключений силовых электрических цепей напряжением 380 В переменного тока частотой 50 Гц, а также для их защиты от перегрузок и коротких замыканий (благодаря установленным плавким вставкам).
Расшифровка маркировки (ЯВЗ-31-54 УХЛ2)
- Я — Ящик.
- В — Выключатель (наличие рубильника/пакетного выключателя).
- З — С Защитной блокировкой двери (конструктивная особенность: дверь невозможно открыть при включенном рубильнике, а рубильник нельзя включить при открытой двери). Также буква «З» указывает на наличие предохранителей.
- 31 — Номер серии/модификации (обычно указывает на трехполюсное исполнение и габарит корпуса).
- 54 — Степень защиты оболочки по ГОСТ 14254 (IP54).
- УХЛ — Климатическое исполнение (для умеренного и холодного
- 2 — Категория размещения (под навесом или в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний
- 380В 50Гц — Номинальное напряжение и частота.
- 40А — Номинальный ток установленных плавких вставок (предохранителей).
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 380 В (до 660 В) |
| Номинальный ток ящика (габариты) | Часто корпус и рубильник рассчитаны на 100 А, но укомплектованы вставками на 40 А |
| Номинальный ток предохранителей | 40 А |
| Частота сети | 50 Гц |
| Степень защиты | IP54 (защита от пыли и брызг воды, падающих под любым углом) |
| Тип коммутационного аппарата | Рубильник (выключатель-разъединитель) с боковым приводом |
| Тип защиты | Плавкие предохранители (обычно типа ПН-2 или аналогичные) |
| Ввод/вывод кабелей | Сверху и снизу (через сальниковые вводы) |
| Материал корпуса | Металл (сварной корпус) с порошковым покрытием |
| Блокировка | Механическая блокировка двери при включенном положении рукоятки |
Конструктивные особенности

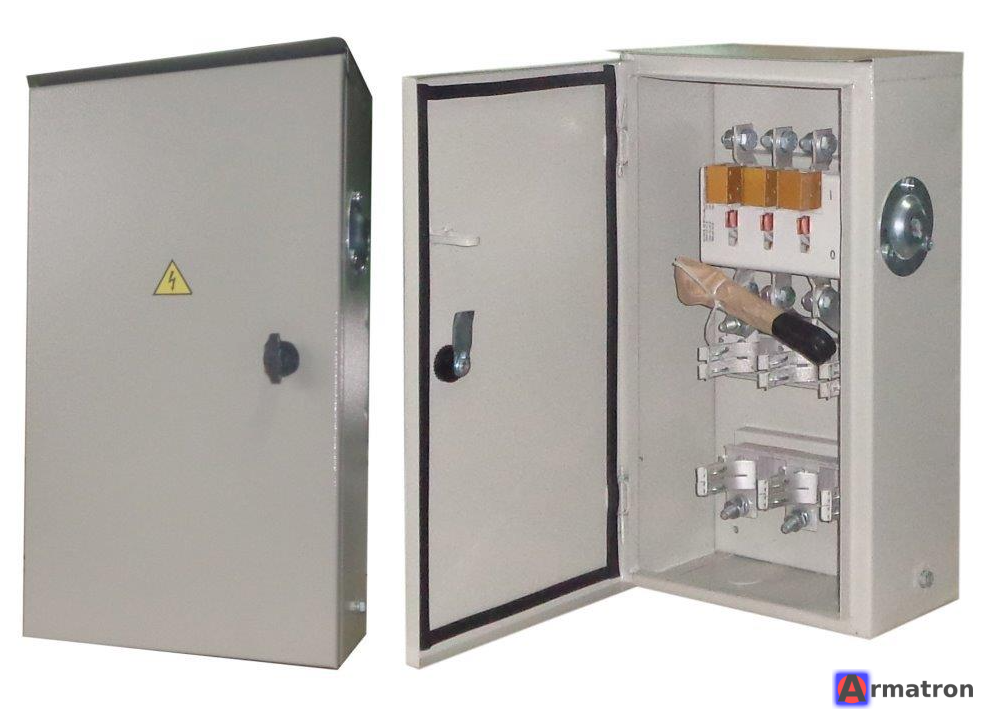

- Корпус: Представляет собой металлический ящик с дверцей, закрывающейся на замок. Благодаря исполнению IP54 дверца уплотнена резиновым профилем для предотвращения попадания влаги и пыли.
- Рукоятка: В ящиках серии ЯВЗ рукоятка привода рубильника обычно выведена на боковую стенку корпуса.
- Безопасность: Главное отличие ЯВЗ от простых ящиков (типа ЯРП) — наличие механической блокировки. Она предотвращает доступ к токоведущим частям, пока оборудование находится под напряжением.
- Заземление: Корпус имеет болт заземления.
Область применения
Благодаря климатическому исполнению УХЛ2 и степени защиты IP54 этот ящик подходит для установки:
- В производственных цехах с повышенной влажностью или запыленностью.
- На строительных площадках (под навесом).
- В гаражных кооперативах, на складах, в подвальных помещениях.
- Для подключения станочного оборудования, сварочных постов и других потребителей мощностью до ~20–22 кВт (при токе 40 А и напряжении 380 В).
Примечание: при заказе или покупке следует учитывать, что «40 А» — это ток вставки. Сам рубильник часто имеет запас прочности (например, это может быть рубильник ВР-32 на 100 А), что повышает надежность устройства.
