Воздухоотводчик Mankenberg ADL EB1.12 G1/2 | G1/2A 0-16 bar PN16

Ниже представлено подробное техническое описание и характеристики на воздухоотводчик Mankenberg EB 1.12.

Примечание: В вашем запросе фигурирует аббревиатура ADL. Компания АДЛ (ADL) является крупным дистрибьютором и производителем трубопроводной арматуры в России, который часто поставляет продукцию Mankenberg. Данный клапан является оригинальным продуктом немецкой компании Mankenberg.

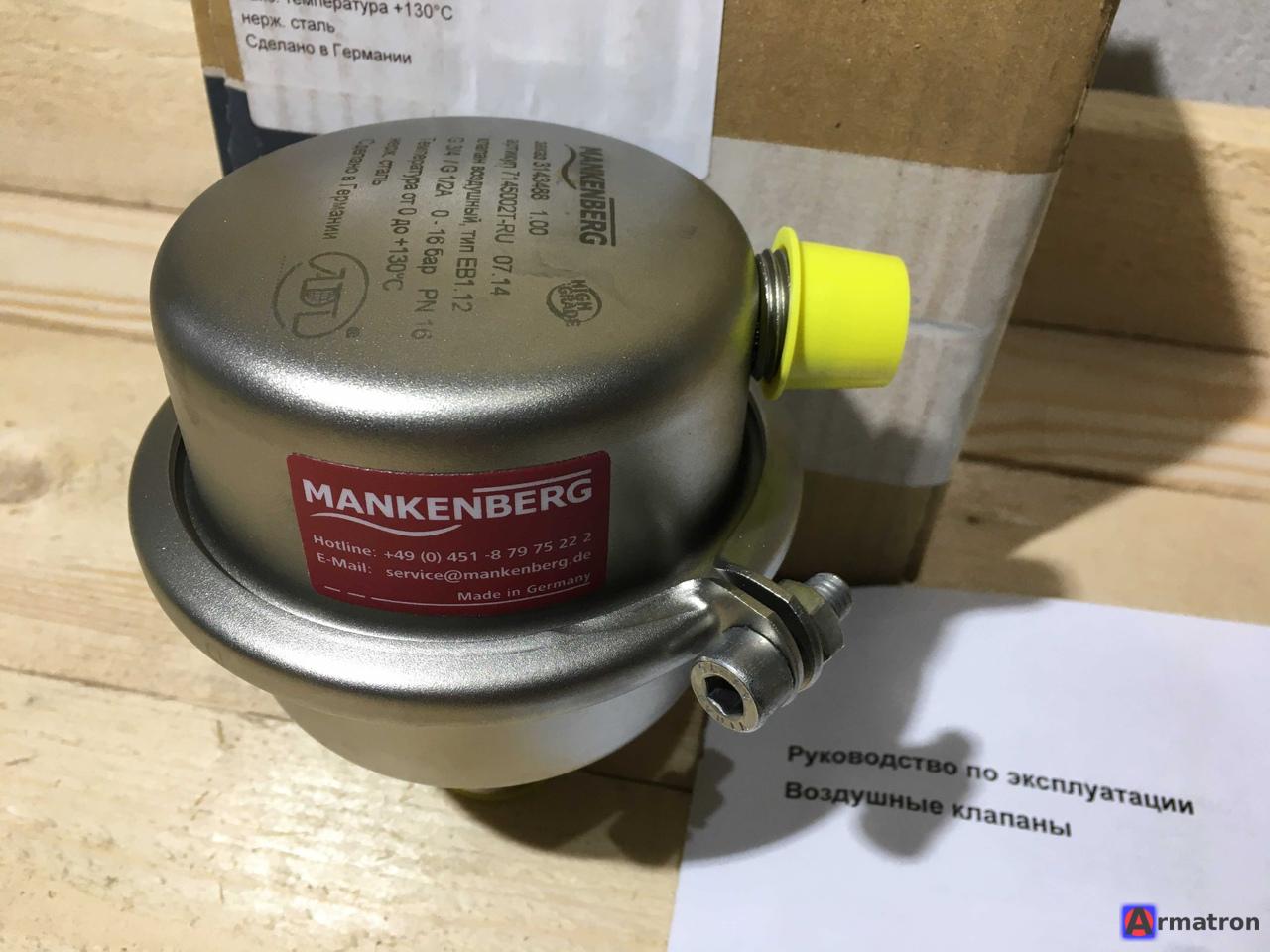

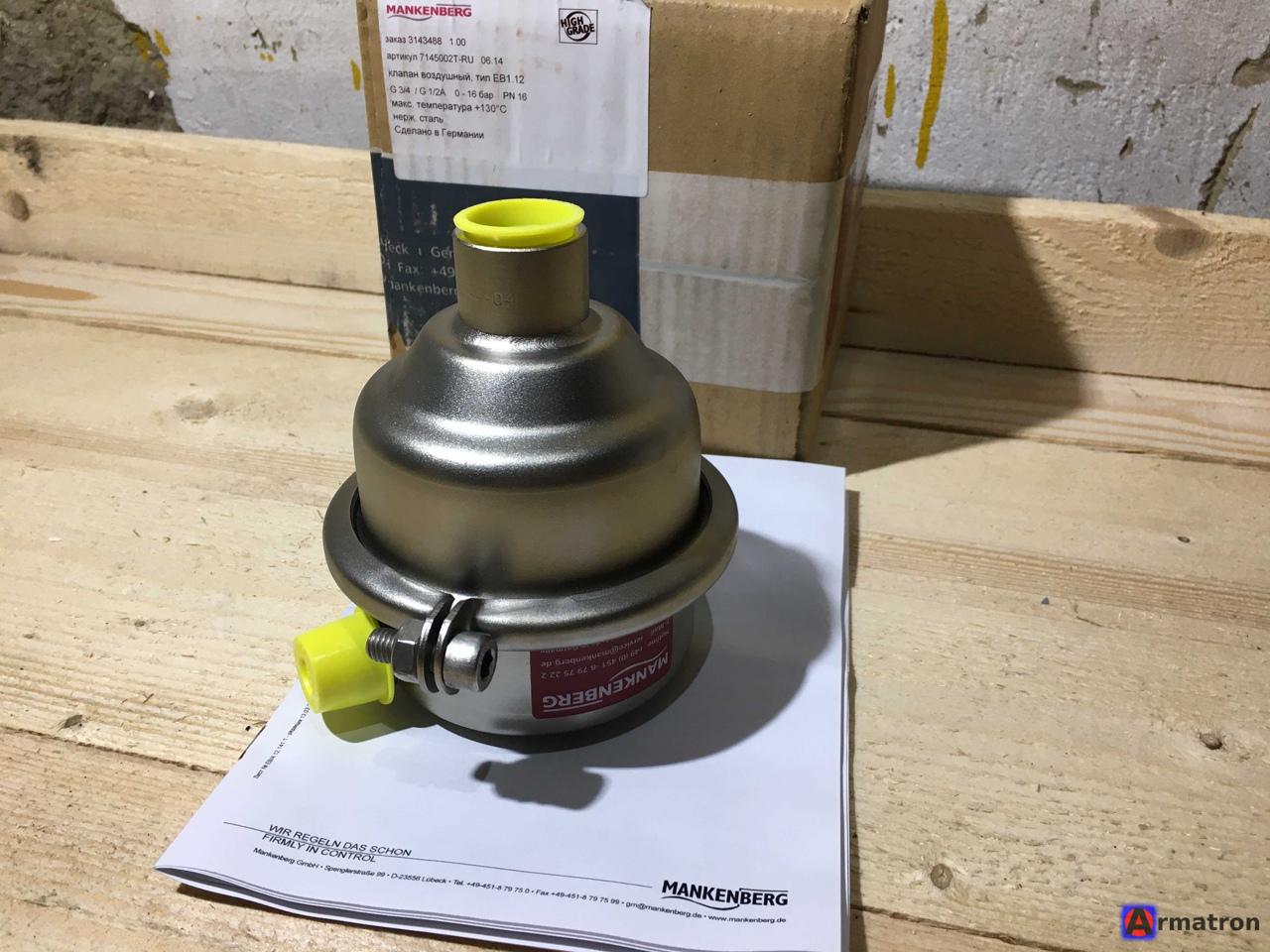

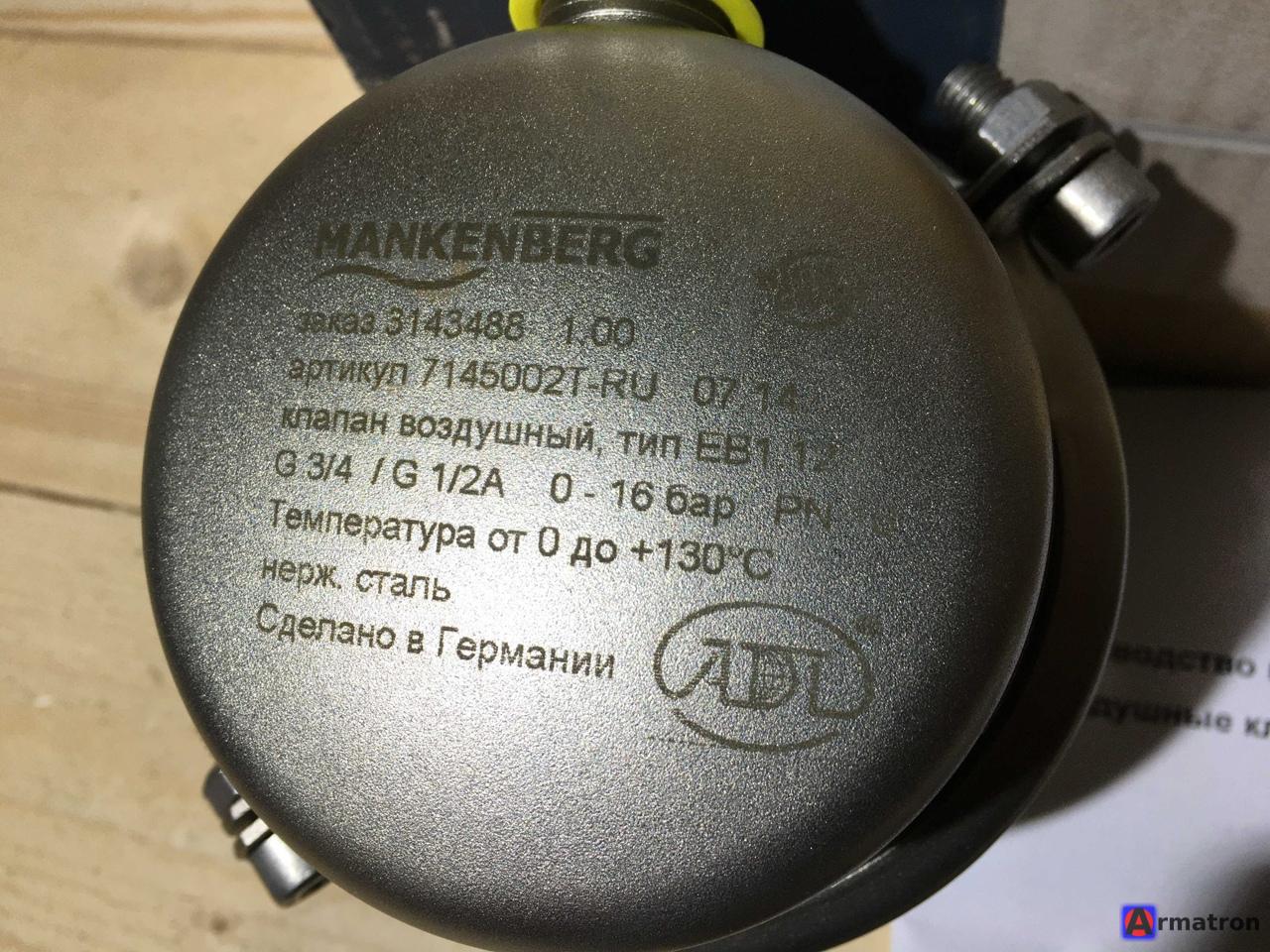

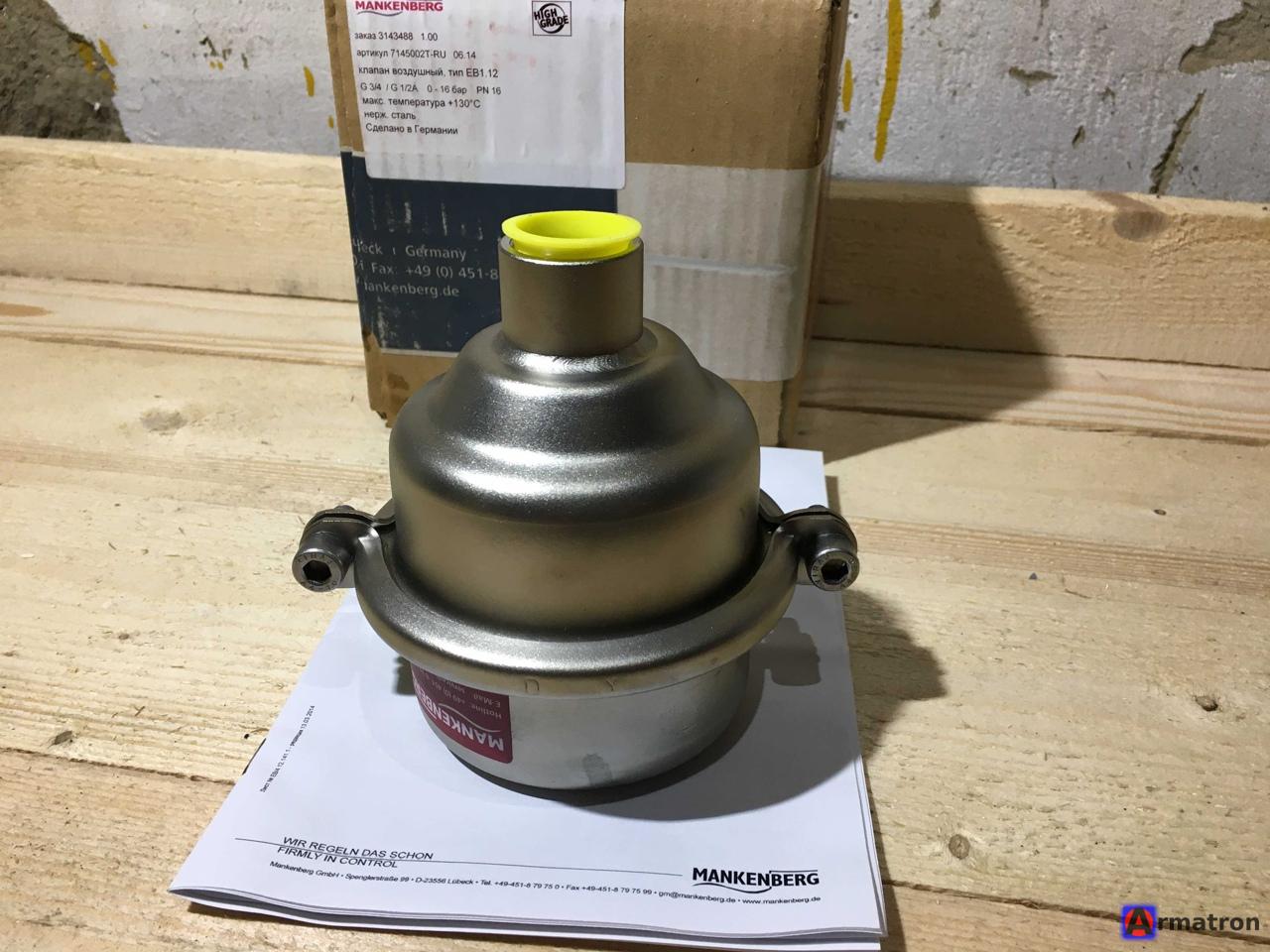

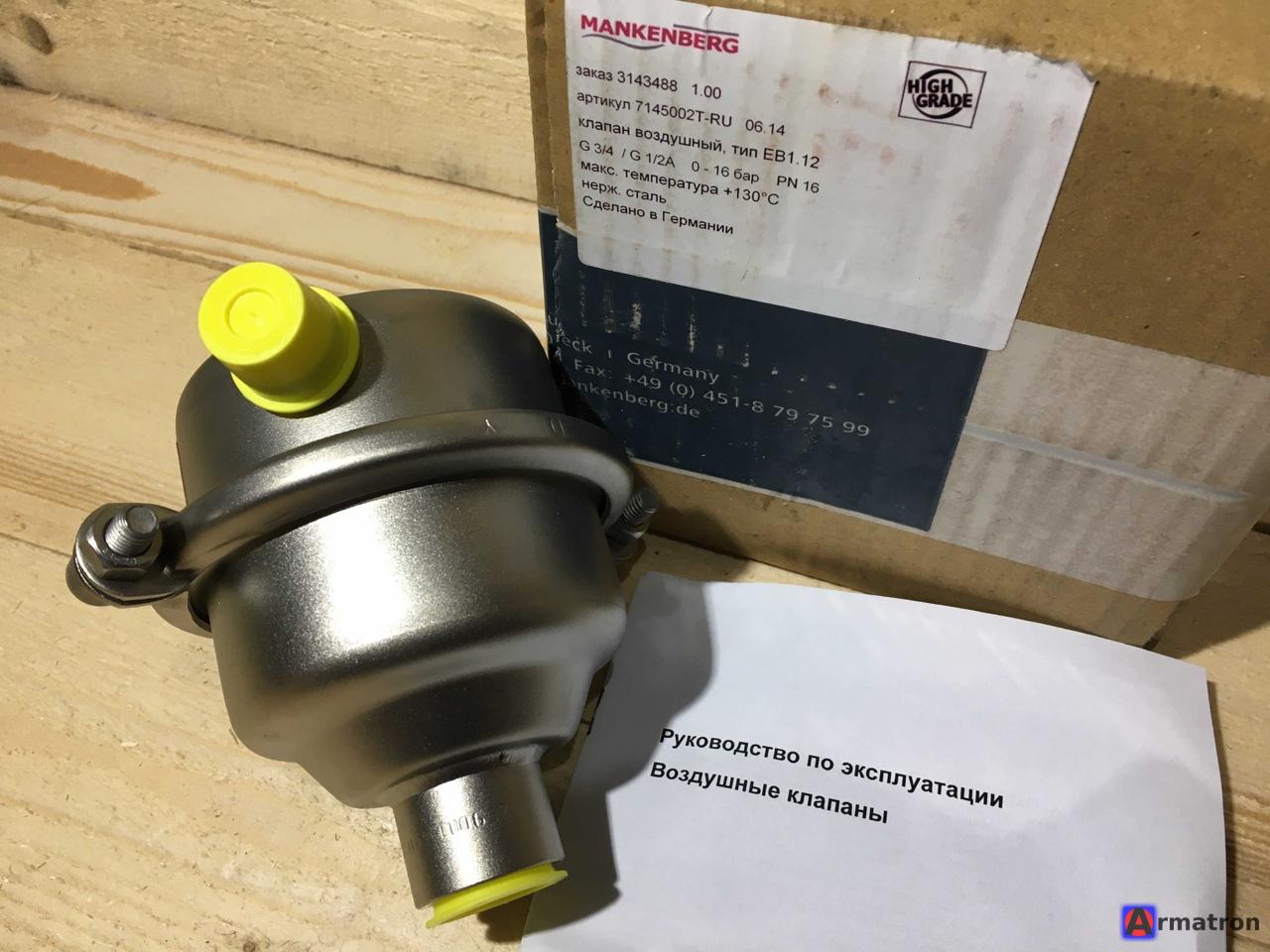

Mankenberg EB 1.12 — Компактный поплавковый воздухоотводчик

EB 1.12 — это автоматический клапан (вантуз) для удаления воздуха и газов из жидкостных систем. Он работает как пусковой (удаление большого объема воздуха при заполнении системы), так и как клапан непрерывного действия (удаление скоплений воздуха в процессе работы под давлением).

Основные характеристики (согласно вашему запросу):

• Модель: EB 1.12
• Диапазон рабочего давления: 0 – 16 бар
• Номинальное давление (Корпус): PN 16
• Присоединение (Вход): Резьба G 1/2" (внутренняя) — для монтажа на трубопровод.
• Присоединение (Выход/Сброс): Резьба G 1/2A" (наружная) — для отвода воздуха или присоединения дренажной трубки.
• Среда: Вода, дизельное топливо, мазут, агрессивные жидкости (совместимые с материалами), чистые жидкости.

Материалы и Конструкция:

Отличительной особенностью продукции Mankenberg является использование высококачественной нержавеющей стали методом глубокой вытяжки.

• Корпус: Нержавеющая сталь 1.4404 (AISI 316L).
• Верхняя часть: Нержавеющая сталь 1.4404 (AISI 316L).
• Внутренние детали: Нержавеющая сталь 1.4404 (AISI 316L).
• Уплотнение (Седло): Обычно FKM (Витон) или EPDM (в зависимости от температурного исполнения). Для стандартных моделей на воду/масла часто используется FKM.
• Поплавок: Нержавеющая сталь.

Принцип действия:

Клапан управляется средой. При повышении уровня жидкости внутри корпуса поплавок всплывает и закрывает клапанный механизм. При скоплении воздуха уровень жидкости падает, поплавок опускается, открывая клапан и выпуская воздух наружу. При падении давления в системе клапан также может работать на впуск воздуха (разрыв вакуума), если это предусмотрено конструкцией.

Преимущества Mankenberg EB 1.12:

1. Коррозионная стойкость: Полностью выполнен из нержавеющей стали, что позволяет использовать его в пищевой, химической промышленности и агрессивных средах.
2. Компактность: Легкий и занимает мало места благодаря технологии глубокой вытяжки металла.
3. Простота обслуживания: Конструкция на хомуте (Clamp) позволяет легко разбирать корпус для очистки без демонтажа основания с трубы (система "Quick release").

Рекомендации по монтажу:

• Ориентация: Строго вертикально (вход снизу, поплавок должен двигаться вертикально).
• Место установки: В высших точках трубопровода, на изгибах, после насосов или в местах скопления воздуха.

Если вам необходимо заказать ремкомплект или уточнить тип уплотнения (FKM/EPDM) для конкретной среды (например, для пара он не подходит, только для жидкостей до определенной температуры, обычно до 130°C или 80°C в зависимости от прокладок), рекомендуется проверить шильдик на самом устройстве или обратиться к поставщику.
