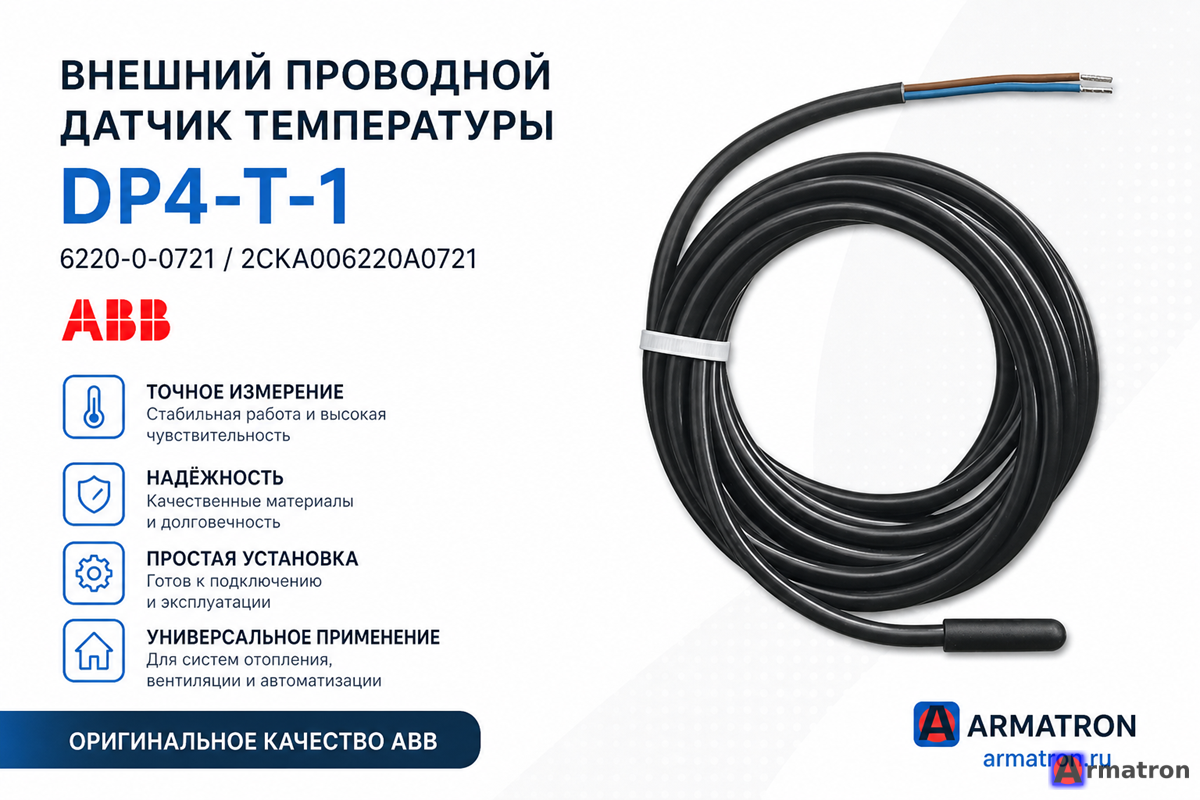

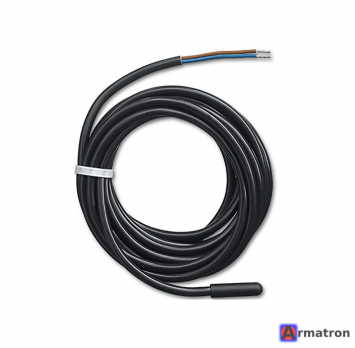

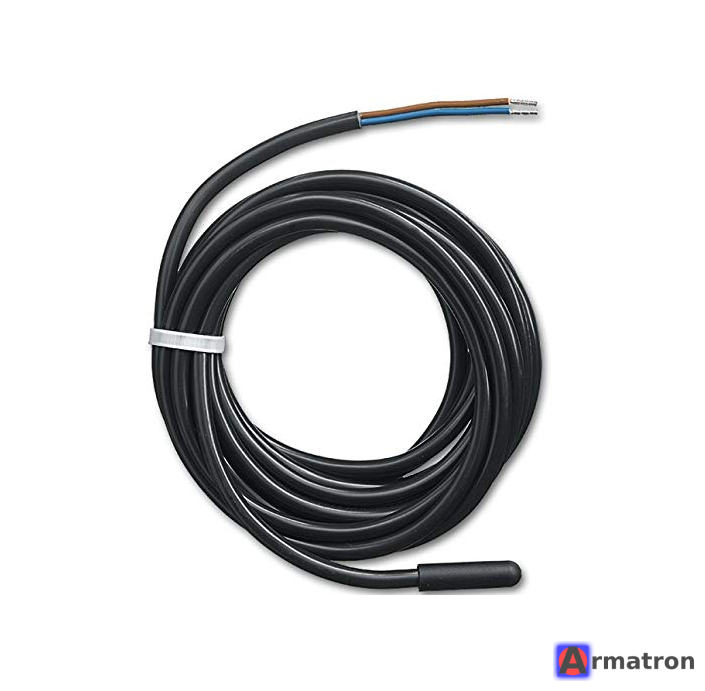

Внешний проводной датчик температуры DP4-T-1 6220-0-0721 2CKA006220A0721 ABB

ABB DP4-T-1 (артикул: 2CKA006220A0721 / 6220-0-0721) — это внешний проводной датчик температуры, предназначенный для работы с комнатными терморегуляторами и панелями управления систем автоматизации зданий (KNX или свободные серии ABB).

Вот подробная информация об этом устройстве:

1. Назначение

Датчик используется для измерения температуры в местах, удаленных от основного модуля управления. Чаще всего его применяют в двух случаях:

• Контроль температуры теплого пола: Датчик закладывается в стяжку пола (в гофротрубе), чтобы термостат мог поддерживать заданную температуру поверхности и избегать перегрева.
• Дистанционное измерение температуры воздуха: Если основной терморегулятор установлен в месте, где измерение температуры затруднено (например, за шторой, под воздействием прямых солнечных лучей или на сквозняке), датчик выносится в «чистую» зону.

2. Технические характеристики

• Тип сенсора: NTC (отрицательный температурный коэффициент). Сопротивление 10 кОм при 25°C.
• Длина кабеля: 4 метра (кабель можно укорачивать или удлинять до 50 метров при использовании соответствующего сечения).
• Материал оболочки: Обычно ПВХ (пластик).
• Степень защиты: IP67 (пылевлагозащищенный, подходит для влажных помещений и установки в стяжку).
• Диапазон измерения: от -10 °C до +50 °C.

3. Совместимость

Этот датчик разработан специально для линеек ABB:

• Busch-priOn® (в сочетании с соответствующими адаптерами и модулями).
• Busch-triton®.
• Различные KNX-термостаты ABB (например, серии 6124, 6128, Tacteo).
• Электронные терморегуляторы теплого пола ABB (например, серии Ocean, Busch-axcent, Future linear и др.).

4. Особенности монтажа

• В пол: Рекомендуется монтировать в защитной гофротрубе с герметичным наконечником, чтобы датчик можно было легко заменить в случае выхода из строя, не вскрывая плитку.
• Подключение: Подключается к специальным клеммам на задней стороне термостата (обычно маркируются буквами «T» или символом датчика). Полярность для терморезисторов NTC значения не имеет.

5. Где найти документацию?

Если вам нужны точные кривые сопротивления или схема подключения, ищите PDF-каталоги по коду заказа 2CKA006220A0721 на официальном сайте ABB или портале Busch-Jaeger.
