Вот подробная информация и технические характеристики для Винтовой проходной клеммы SRK 6/2A BU производства Conta-Clip.
Общее описание

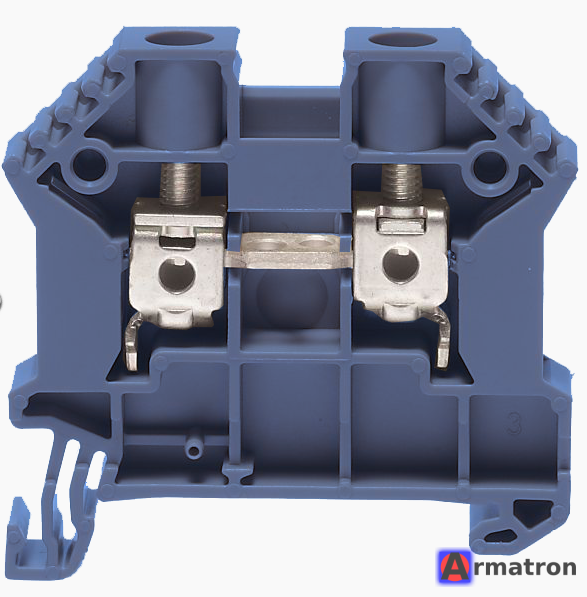

SRK 6/2A BU — это одноярусная проходная клемма с винтовым типом подключения из серии SRK (Screw Connection System). Она предназначена для установки на стандартную DIN-рейку и используется для надежного соединения электрических проводников.
- Цвет: Синий (BU / Blue). Синий цвет обычно используется для обозначения нейтрали (N) или для искробезопасных цепей (Ex i) в системах управления.
- Тип: Проходная (2 точки подключения).
Основные технические характеристики
Электрические параметры (согласно IEC/EN)
- Номинальное напряжение: 1000 В
- Номинальный ток: 41 А
- Максимальный ток нагрузки: 57 А
- Номинальное импульсное напряжение: 8 кВ
- Степень загрязнения: 3
Характеристики подключения (Сечение проводов)
- Номинальное сечение: 6 мм²
- Диапазон сечений (жесткий/одножильный провод): 0.2 мм² — 10 мм²
- Диапазон сечений (гибкий/многожильный провод): 0.2 мм² — 6 мм²
- Многожильный провод с наконечником: 0.2 мм² — 6 мм²
- Размер винта: M 3.5
- Длина зачистки изоляции: 10 мм
- Момент затяжки: 0.8 – 1.6 Нм
- Тип отвертки: Шлицевая (обычно 0.8 x 4.0 мм)
Габаритные размеры
- Ширина: 8 мм
- Длина: 48 мм
- Высота (на рейке TS 35): 47 мм
Материалы
- Изоляционный материал: Полиамид 6.6 (PA 6.6)
- Класс горючести: V0 (согласно UL 94) — самозатухающий материал.
- Рабочая температура: от -40°C до +120°C.
Особенности серии SRK
- Надежность: Винтовой зажим обеспечивает высокое усилие контакта и вибростойкость.
- Универсальность: Подходит для большинства промышленных применений благодаря высокому номинальному напряжению (1000 В).
- Монтаж: Защелкивается на стандартную DIN-рейку TS 35 (35 мм).
Аксессуары (приобретаются отдельно)
Для сборки полноценного клеммного ряда вам могут понадобиться:
- Торцевая пластина (End Plate): Обычно модель AP 6/2A (закрывает открытую токоведущую часть последней клеммы в ряду).
- Маркировка: Шильдики для обозначения номера цепи.
- Перемычки (Cross-connectors): Втычные перемычки серии SQI для объединения потенциалов между соседними клеммами.
- Концевые стопоры: Для фиксации клемм на рейке.
Артикул для заказа
Стандартный каталожный номер (Art.-Nr.) для SRK 6/2A BU: 1083.5 (Может варьироваться в зависимости от конкретной модификации упаковки, уточняйте у поставщика).
Это надежное решение для распределительных щитов, шкафов автоматики и промышленного оборудования, где требуется коммутация проводов сечением до 6-10 мм².
