EBLBD2-4N-KS2-SCT/QR
DY150 - Размер DN150 мм (6’’)
Выходной сигнал/Связь E - 4-20 4...20 мА, пост. тока, импульс Протокол связи HART *1
Материал корпуса B - CF8M (нержавеющая сталь)
Материал вихреобразователя L - Двухфазная нержавеющая сталь
Соединение с технологической линией BD2 - Фланец (RF) DIN PN16
Отверстия под кабельные вводы 4 - Внутр. резьба ISO M20х1.5
Дисплей N - Без дисплея. Датчик для разнесенного типа
KS2
Аттестация искробезопасности ATEX (Примечание 2)
Применяемый стандарт: EN 60079-0, EN60079-11
Тип защиты: Ex ia IIC T4...T1 Ga (Вихревой расходомер интегрированного типа)
Ex ia IIC T6...T1 Ga (Вихревой датчик расхода для разнесенного типа)
Ex ia IIC T4 Ga (Вихревой преобразователь расхода для разнесенного типа)
Группы/Категория: II 1 G
Класс температуры: T4...T1(Вихревой расходомер интегрированного типа)
T6...T1(Вихревой датчик расхода для разнесенного типа)
T4 (Вихревой преобразователь расхода для разнесенного типа)
Темп. окруж. воздуха: –50…+60°C (Вихревой расходомер интегрированного типа)
–40…+80[79]°C (Вихревой датчик расхода для разнесенного типа)
(Опция /LT ниже –29°C, [ ] для опции /MV при T6)
–50…+80°C (Вихревой преобразователь расхода для разнесенного типа)
Влажность окружающего воздуха: 5...100% ОВ (без конденсации)
Температура среды: T6: –196… 84[79]°C, T5: –196…100°C, T4: –196…135°C,
T3: –196…199°C, T2: –196…299[289]°C, T1: –196…449[439]°C
(При температуре выше 250°С используйте опцию /HT, при температуре ниже
-29°C используйте опцию /LT, [ ] : опция /MV)
Сигнал/подача (клеммы «SUPPLY» + и –) и Импульс (клеммы «PULSE» + и –):
Ui=30 В, Ii=300 мА, Pi=0,9 Вт (линейный источник), Ci=14 нФ, Li=0 мГн
Отверстия под кабельные вводы: внутренняя резьба ANSI 1/2 NPT, внутренняя резьба ISO M20 × 1.5
SCT - Шильдик из SUS304, крепится на корпусе.
Технология, проверенная практикой

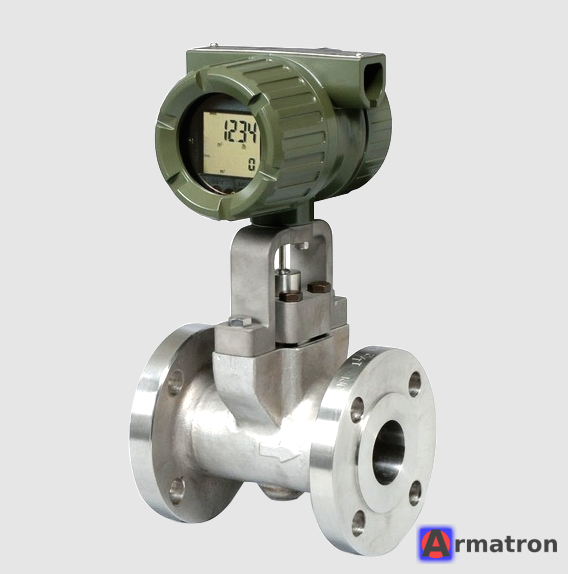

Используя уникальную технологию SSP (Спектральная обработка сигнала) *, прибор digitalYEWFLO обеспечивает высокую точность и стабильность измерений даже в жестких условиях эксплуатации. В сочетании с высокой надежностью и прочностью конструкции это обеспечивает повышение эффективности его применения и снижение эксплуатационных расходов.
В digitalYEWFLO многопараметрического типа (опция/MV) встроен датчик температуры, обеспечивающий измерение температуры и расчет массового расхода. Прибор digitalYEWFLO с уменьшенным проходным сечением (опция /R1, /R2) имеет интегрированную и литую конструкцию с концентрической трубкой уменьшенного проходного сечения. В приборе обеспечивается уменьшение стоимости трубки и более низкий диапазон расхода.
* SSP – уникальная разработка фирмы Иокогава, используемая для обработки цифрового сигнала
