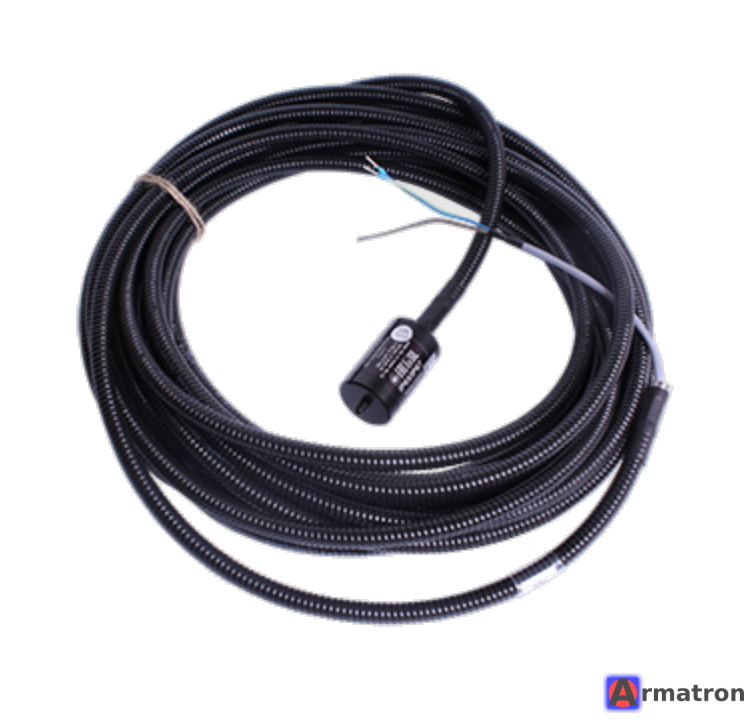

Вибропреобразователь ВК-310В3-2М-10-30 производства компании ВиКонт — это промышленный датчик, предназначенный для измерения среднеквадратичного значения (СКЗ) виброскорости и преобразования его в унифицированный токовый сигнал 4–20 мА.
Ниже приведена расшифровка характеристик и описание данной модели:
Расшифровка маркировки ВК-310В3-2М-10-30:
- ВК-310: Серия вибропреобразователей с выходом 4–20 мА (питание по «токовой петле»).
- V: Измеряемый параметр — виброскорость.
- 3: Выход постоянного тока 4-20 мА
- 2M: Расположение выходного кабеля - аксиальное, диаметр корпуса 28мм.
- 10: Нижняя граница частотного диапазона 10Гц
- 30: Диапазон измерения — 0–30 мм/с (верхний предел преобразования).
Особенности конструкции:
- Неразъемное исполнение: кабель выходит непосредственно из корпуса датчика и герметизируется. Это повышает надежность в условиях высокой влажности и загрязненности, так как отсутствует риск плохого контакта в разъеме.
-
Металлорукав в ПВХ-оболочке: кабель защищен гибким стальным оцинкованным рукавом, который дополнительно покрыт слоем ПВХ. Это обеспечивает:
- Защита от механических повреждений (перегибов, ударов, воздействия грызунов).
- Герметичность и защита от коррозии, масел и влаги.
- Материал корпуса: алюминий.
Технические характеристики (типовые):
- Выходной сигнал: 4–20 мА (пропорционален среднеквадратичному значению виброскорости).
- Диапазон частот: обычно от 10 до 1000 Гц (соответствует ГОСТ ИСО 10816).
- Напряжение питания: 12–28 В постоянного тока.
- Температурный диапазон: от -40 °C до +80 °C (стандартно).
- Степень защиты: IP67 (за счет неразъемного соединения).
Применение:
Этот датчик широко используется в системах непрерывного мониторинга состояния оборудования (АСУ ТП):
- Электродвигатели и генераторы.
- Насосные агрегаты.
- Вентиляторы и дымососы.
- Редукторы и турбины.
Преимущество данной модели: благодаря выходу 4–20 мА датчик можно подключать напрямую к программируемому логическому контроллеру (ПЛК) или модулю ввода-вывода без использования промежуточных блоков согласования.
Если вам нужна документация (паспорт или методика поверки), рекомендую обратиться на официальный сайт производителя «ВиКонт».
