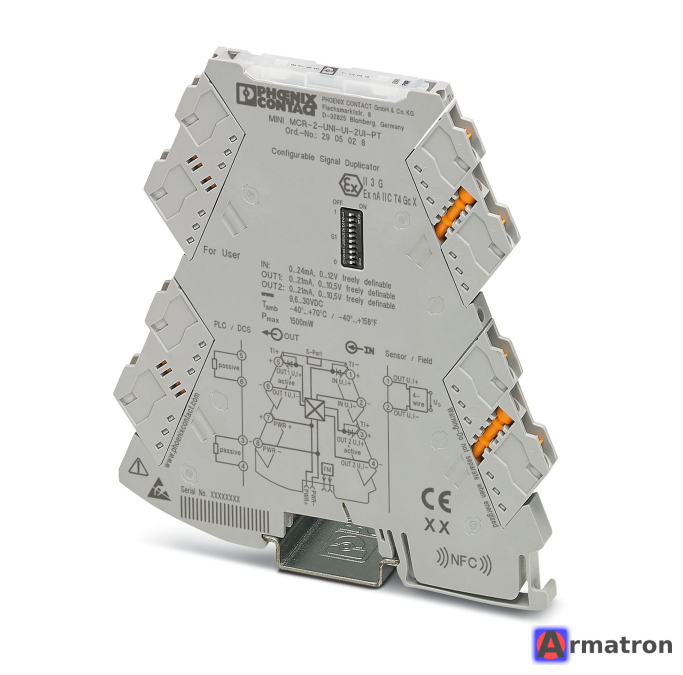

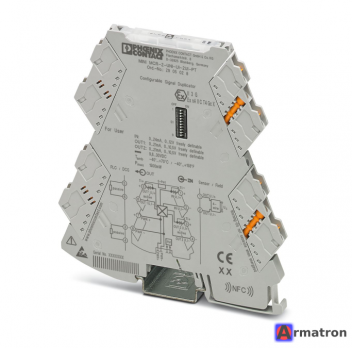

Входной разделительный усилитель MINI MCR-2-UNI-UI-2UI-PT 2905028 Phoenix Contact

Это подробное описание и технические характеристики для MINI MCR-2-UNI-UI-2UI-PT (артикул 2905028) от компании Phoenix Contact.

Общее описание

Это универсальный разделительный усилитель (преобразователь сигналов) серии MINI Analog Pro. Его главная особенность — возможность принимать один аналоговый сигнал на входе и выдавать два независимых сигнала на выходе (функция дублирования/разветвления сигнала), при этом обеспечивая гальваническую развязку.

Обозначение PT в конце названия указывает на технологию подключения Push-in (пружинные зажимы быстрого монтажа без инструмента).

Основные характеристики

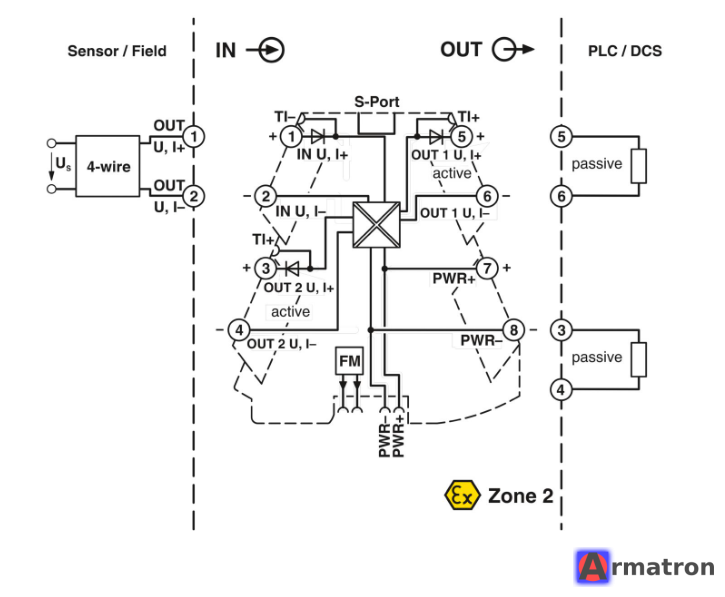

• Тип устройства: 4-канальный разделительный усилитель (Вход, Выход 1, Выход 2, Питание).
• Конфигурация: Настраиваемый (входные и выходные диапазоны).
• Ширина корпуса: Всего 6.2 мм (компактный дизайн).
• Способы настройки:
  1. DIP-переключатели на корпусе (базовая настройка).
  2. Программное обеспечение (через USB-адаптер).
  3. Смартфон (NFC): Можно настраивать через приложение Phoenix Contact, просто приложив телефон к устройству (даже без подачи питания).

Технические параметры

Вход (Аналоговый):

• Тип сигнала: Универсальный (Ток / Напряжение).
• Диапазоны напряжения: 0...10 В, 2...10 В, 0...5 В, 1...5 В, ±10 В и другие (до 30 В).
• Диапазоны тока: 0...20 мА, 4...20 мА, ±20 мА и другие.

Выход (2 независимых выхода):

• Количество: 2 (дублирование сигнала или преобразование в два разных типа).
• Тип сигнала: Ток / Напряжение.
• Диапазоны: Аналогичны входным (0...20 мА, 4...20 мА, 0...10 В и т.д.).
• Пример: На вход подается 4...20 мА, на Выходе 1 получаем 4...20 мА (для ПЛК), на Выходе 2 получаем 0...10 В (для дисплея).

Питание:

• Напряжение: 24 В DC (диапазон 9,6 ... 30 В DC).
• Подключение: Через клеммы или через шинный соединитель на DIN-рейке (DIN rail connector).

Гальваническая развязка:

• Напряжение изоляции: 3 кВ (испытательное напряжение).
• Тип: Усиленная изоляция между входом, выходами и питанием.

Условия эксплуатации:

• Температура: от -40 °C до +70 °C.
• Монтаж: На DIN-рейку 35 мм.

Преимущества модели

1. Технология Push-in: Быстрый монтаж проводов без отвертки, устойчивость к вибрациям.
2. Дублирование сигнала: Позволяет передать один сигнал измерения на два разных устройства (например, на контроллер и на регистратор) без потери качества и с развязкой.
3. Удобство диагностики: Наличие сервисных разъемов для измерения тока без разрыва цепи.
4. Светодиодная индикация: Статус питания и ошибок.

Схема замены (Аналоги)

Если вам нужна версия с винтовыми клеммами, аналогом является модель:

• MINI MCR-2-UNI-UI-2UI (Арт. 2905026).

Это устройство широко применяется в шкафах автоматики для нормализации сигналов датчиков, устранения помех (земляных петель) и размножения сигналов.
