Устройство защиты от импульсных перенапряжений S-PT-EX-24DC 2800034 Phoenix Contact

S-PT-EX-24DC (Артикул: 2800034) от Phoenix Contact — это устройство защиты от импульсных перенапряжений (УЗИП), специально разработанное для использования непосредственно на полевых устройствах (датчиках, трансмиттерах) во взрывоопасных зонах.

Ниже приведен подробный обзор характеристик, применения и технических данных этого устройства.

Основное назначение

Это устройство предназначено для защиты двухпроводных сигнальных цепей (например, токовая петля 4...20 мА, HART) от ударов молнии и коммутационных перенапряжений.

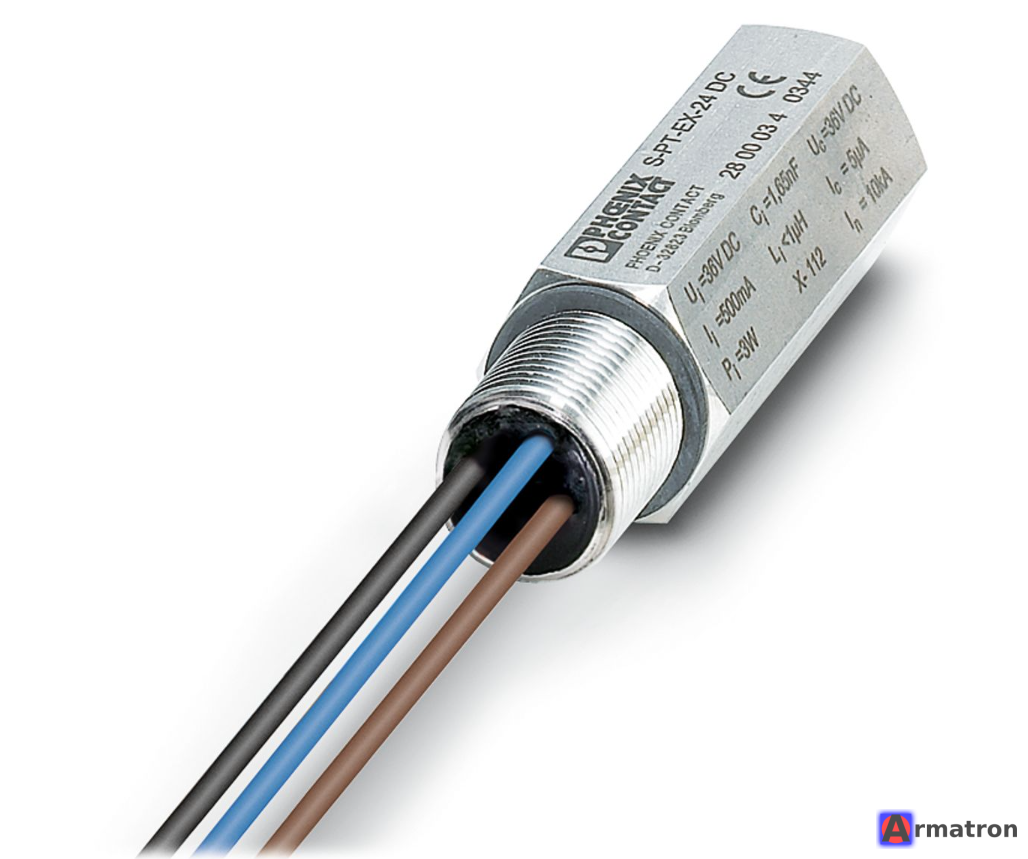

Ключевая особенность: УЗИП серии SURGETRAB навинчивается непосредственно на кабельный ввод датчика, что устраняет необходимость в дополнительной монтажной коробке и обеспечивает защиту в непосредственной близости от чувствительной электроники.

Основные характеристики

1. Взрывозащита (Ex):

   • Устройство предназначено для искробезопасных цепей (Ex ia).
   • Имеет сертификаты ATEX и IECEx для использования в зонах 0, 1 и 2.
   • Категория взрывозащиты: Ex ia IIC T4...T6 Ga (подходит для самой опасной подгруппы газов IIC).

2. Конструкция:

   • Корпус: Высококачественная нержавеющая сталь (V4A), устойчивая к коррозии, что делает его идеальным для химической и нефтегазовой промышленности.

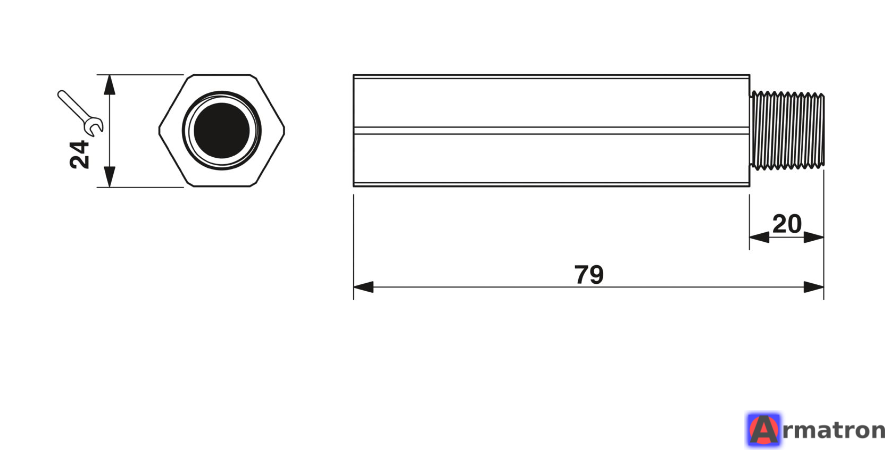

   • Монтаж: Вкручивается в стандартное резьбовое отверстие M20 x 1.5 датчика.
   • Герметичность: Степень защиты IP67 (пыленепроницаемое, выдерживает кратковременное погружение в воду).

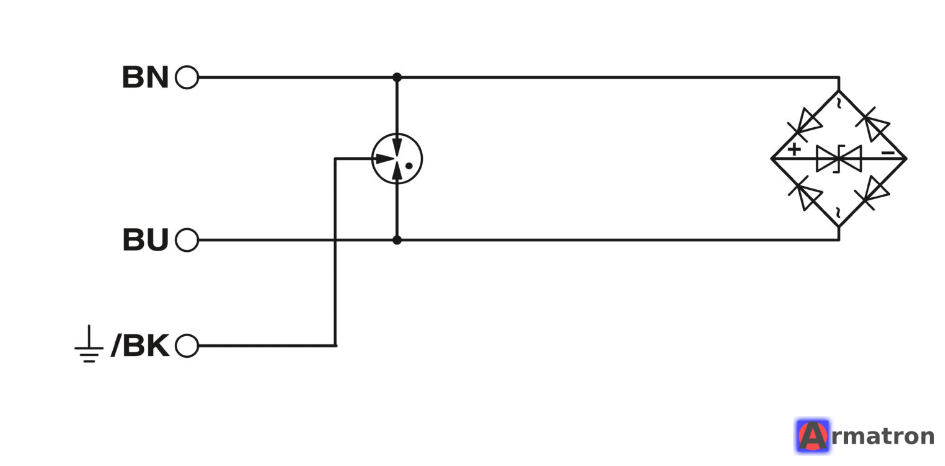

3. Электрическая схема:

   • Защита 2-х проводников с общим потенциалом (землей).
   • Не влияет на передачу сигнала HART.

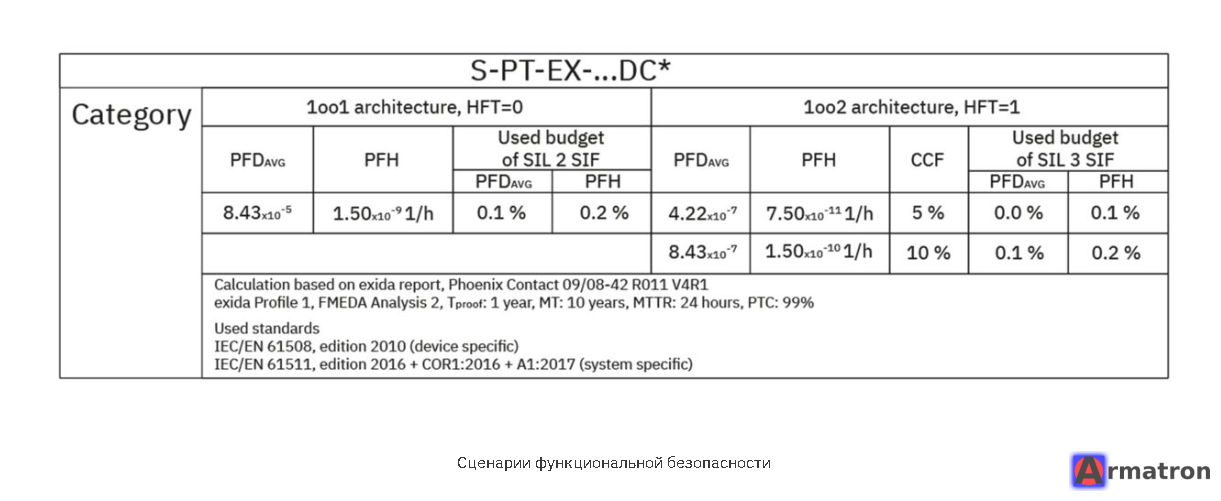

Технические данные (Спецификация)

• Номинальное напряжение (UNUN​): 24 В DC.
• Максимальное напряжение при длительной нагрузке (UCUC​): 36 В DC.
• Номинальный ток (ININ​): 350 мА (при 45°C).
• Номинальный ток разряда (InIn​, 8/20 мкс): 10 кА (жила-земля / жила-жила).
• Уровень защиты напряжения (UpUp​):
  • Жила-жила: ≤≤ 65 В (C3 - 25 A).
  • Жила-земля: ≤≤ 1,1 кВ (C2 - 10 кA).
• Сопротивление на канал: 0 Ом (отсутствие дополнительного падения напряжения в линии, так как подключение параллельное или проходное без резисторов в цепи тока).
• Тип соединения:
  • Вход/Выход: Индивидуальные провода для подключения к клеммам датчика.
  • Резьба: M20 x 1.5.

Преимущества использования

1. Экономия места и времени: Не нужно устанавливать отдельный шкаф или коробку рядом с датчиком. Устройство становится частью самого датчика.
2. Высокая надежность: Корпус из нержавеющей стали выдерживает агрессивные среды (морская вода, химикаты).
3. Простота модернизации: Можно легко дооснастить уже установленные системы, просто вкрутив УЗИП в свободный кабельный ввод.

Типовые области применения

• Нефтеперерабатывающие заводы.
• Газодобывающие платформы.
• Химическая промышленность.
• Водоочистные сооружения.
• Любые системы КИПиА, где используются датчики давления, уровня, расхода или температуры с интерфейсом 4-20 мА во взрывоопасных зонах.

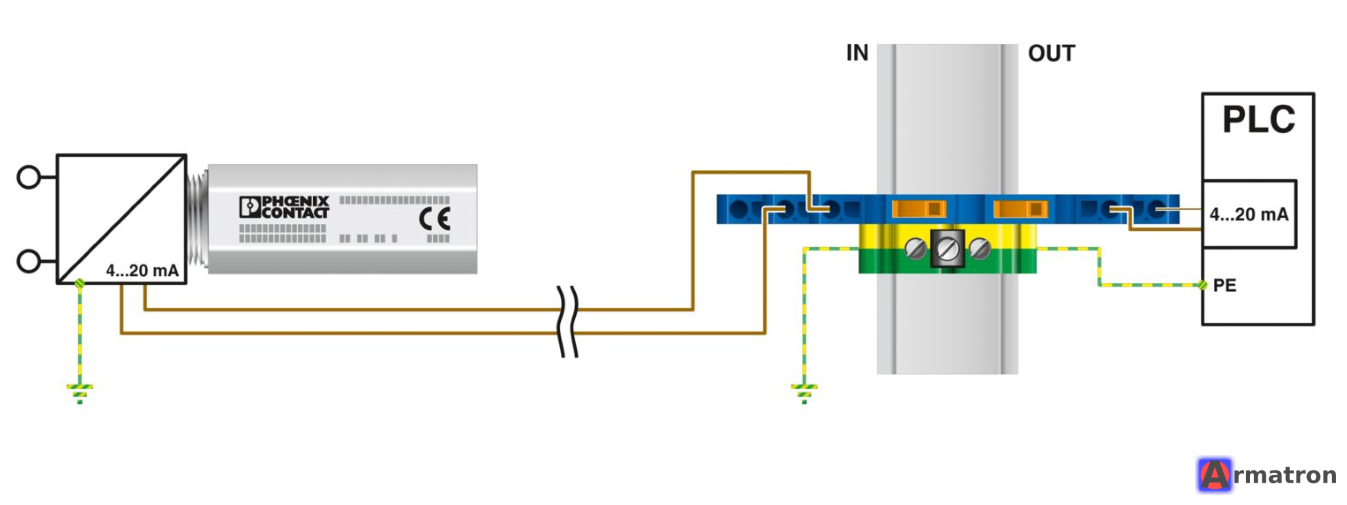

Схема подключения (упрощенно)

Устройство имеет проходную конструкцию для проводников.

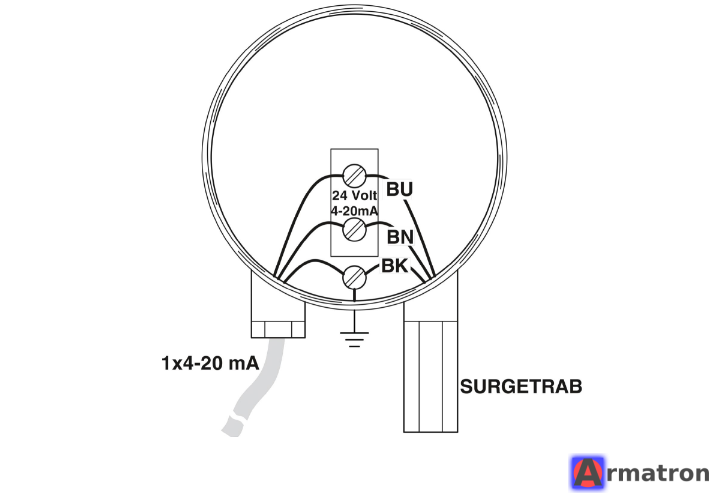

1. УЗИП вкручивается в корпус полевого устройства.
2. Кабель полевой шины заводится через гермоввод УЗИП.
3. Провода подключаются к УЗИП, а выходящие из УЗИП провода подключаются к клеммам датчика.

Внимание: При монтаже во взрывоопасных зонах работы должны проводиться квалифицированным персоналом в соответствии с нормами IEC 60079-14.
