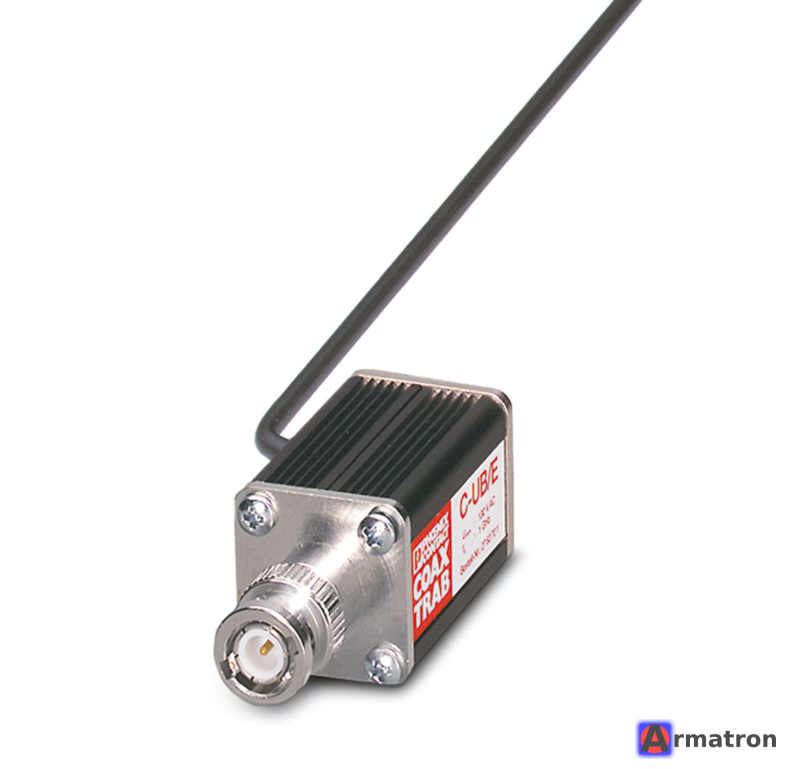

Устройство защиты от импульсных перенапряжений C-UB/E 2763701 Phoenix Contact

Phoenix Contact C-UB/E (артикул: 2763701) — это устройство защиты от импульсных перенапряжений (УЗИП), предназначенное для защиты сигнальных цепей и линий передачи данных.

В настоящее время данная позиция является устаревшей (снятой с производства).

Ниже приведены основные характеристики, описание и информация о замене.

Основные характеристики и описание:

• Тип устройства: Устройство защиты от перенапряжений для контрольно-измерительных приборов и автоматики (КИПиА / технология MCR).
• Класс защиты: Грубая защита (Coarse protection). Обычно содержит мощный газонаполненный разрядник.
• Применение: Предназначено для защиты плавающих (незаземленных) сигнальных цепей от воздействия высоких энергий (например, частичных токов молнии).

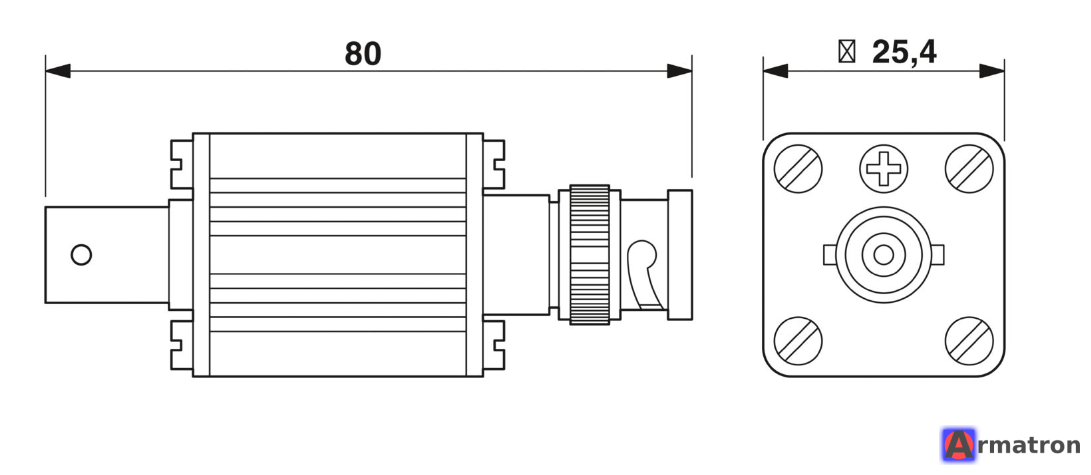

• Конструкция: Модуль монтируется на DIN-рейку (обычно имеет универсальное крепление EN).

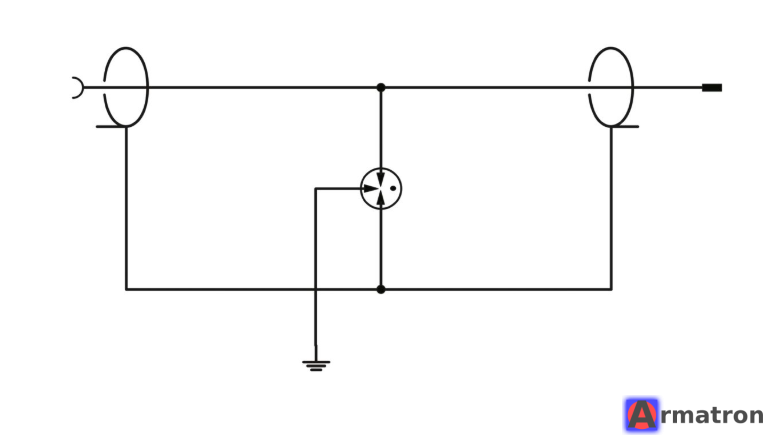

• Принцип действия: при превышении напряжения срабатывает газовый разрядник, замыкая импульс на землю (PE).

Технические характеристики (для справки):

Поскольку это старая модель, данные могут отличаться в зависимости от года выпуска, но обычно они следующие:

• Номинальное напряжение: рассчитано на работу в цепях до 250 В (переменного/постоянного тока) (так как это грубая защита, напряжение пробоя разрядника обычно выше рабочего напряжения линии 24 В/48 В/110 В/230 В).
• Номинальный ток разряда (InIn​, 8/20 мкс): обычно 10 кА или 20 кА.
• Количество защищаемых линий: обычно 2 проводника (1 пара) + экран/заземление.

Статус и замена

Важно: Артикул2763701 (C-UB/E) больше не поставляется серийно. Компания Phoenix Contact перешла на более современные и компактные серии.

Рекомендуемые современные аналоги:
Для подбора аналога необходимо точно знать рабочее напряжение вашей системы (24 В, 110 В или 230 В) и тип сигнала (аналоговый 4–20 мА, цифровой и т. д.).

Наиболее вероятные современные аналоги из серий TERMITRAB или PLUGTRAB:

1. Серия TTC (Termitrab Complete):

   • Это самая современная и узкая (6 мм) серия.
   • Пример для 24 В: TTC-6-1x2-24DC-PT (или винтовая версия).

2. Серия PT (PLUGTRAB):

   • Классическая разъемная серия (базовый элемент + штекер).
   • Например, для грубой защиты часто используют PT 2-PE/S-230AC-ST (в зависимости от напряжения).

Что делать, если вам нужно это устройство?

1. Если вы проектируете новую систему: не используйте этот артикул, выбирайте серию TTC-6.
2. Если вы ищете замену сгоревшему модулю: вам придется полностью заменить его на современный аналог, так как форм-фактор старого C-UB сильно отличается от новых узких модулей.

Рекомендуется обратиться к официальному дистрибьютору Phoenix Contact для точного подбора замены в соответствии с параметрами вашей цепи (напряжение, ток, интерфейс).
