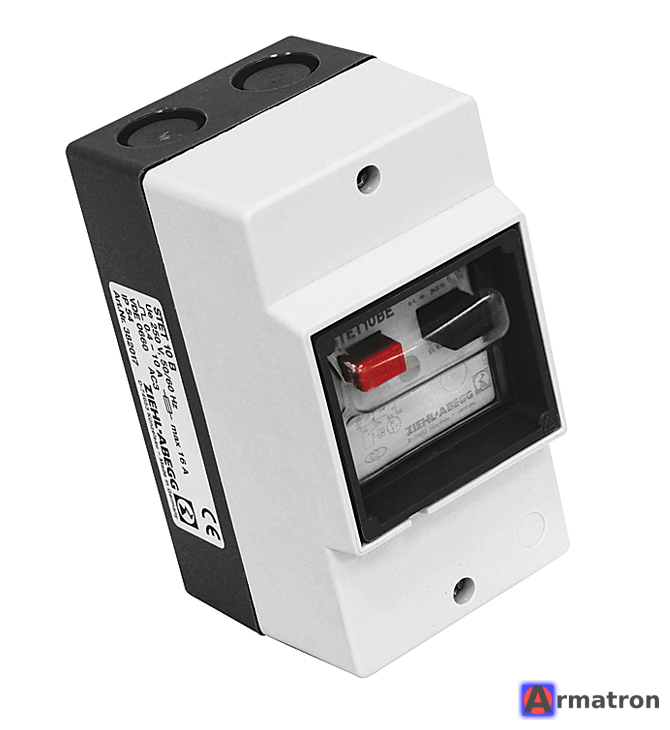

Устройство защиты двигателя STET10B 382017 Ziehl-Abegg

Устройство Ziehl-Abegg STET10B (артикул 382017) — это специализированное реле тепловой защиты двигателя, предназначенное для работы с электродвигателями, оснащенными встроенными терморезисторами (PTC-термисторами или позисторами).

Ниже приведены подробные характеристики и описание этого устройства:

1. Назначение

STET10B контролирует температуру обмоток двигателя. В отличие от обычных автоматических выключателей, реагирующих на силу тока, это устройство реагирует непосредственно на перегрев обмоток. Это особенно важно для двигателей с внешним ротором (часто используются в вентиляторах Ziehl-Abegg), которые могут перегреваться даже при нормальном токе (например, из-за плохого охлаждения или блокировки лопастей).

2. Технические характеристики

• Тип устройства: Реле защиты для PTC-термисторов.
• Артикул: 382017.
• Напряжение питания: 230 В (50/60 Гц).
• Контактная группа: 1 перекидной контакт (1 нормально разомкнутый + 1 нормально замкнутый).
• Сброс (Reset): на корпусе имеется кнопка ручного сброса после срабатывания защиты.
• Монтаж: на стандартную DIN-рейку (35 мм).
• Степень защиты: IP20.

3. Принцип работы

1. К устройству подключаются выводы термодатчиков (T1 и T2), встроенных в обмотки двигателя.
2. При нормальной температуре сопротивление датчиков низкое, реле находится в замкнутом состоянии (цепь управления контактором замкнута).
3. Если температура обмоток превышает критический порог, сопротивление позисторов резко возрастает.
4. STET10B мгновенно размыкает контакт, отключая питание катушки контактора, который, в свою очередь, размыкает цепь управления.
5. После остывания двигателя устройство не включится само (если активирован ручной сброс) — нужно нажать кнопку Reset.

4. Подключение (типовая схема)

• L1 / N: Питание самого устройства (230 В).
• T1 / T2: Вход для подключения цепи термисторов двигателя.
• 11 / 14 (или аналогичная маркировка): Контакты, которые включаются в цепь управления пускателем (контактором).

5. Преимущества использования

• Надежность: Защита от обрыва фазы, заклинивания ротора и воздействия высоких температур окружающей среды.
• Компактность: Занимает мало места в электрощите.
• Совместимость: Идеально подходит для вентиляторов Ziehl-Abegg серий FE, FH, FN и др.

Важное примечание:

Это устройство не является силовым выключателем. Оно не может напрямую отключать питание мощного двигателя. STET10B работает только в паре с магнитным пускателем (контактором), размыкая цепь его катушки.
