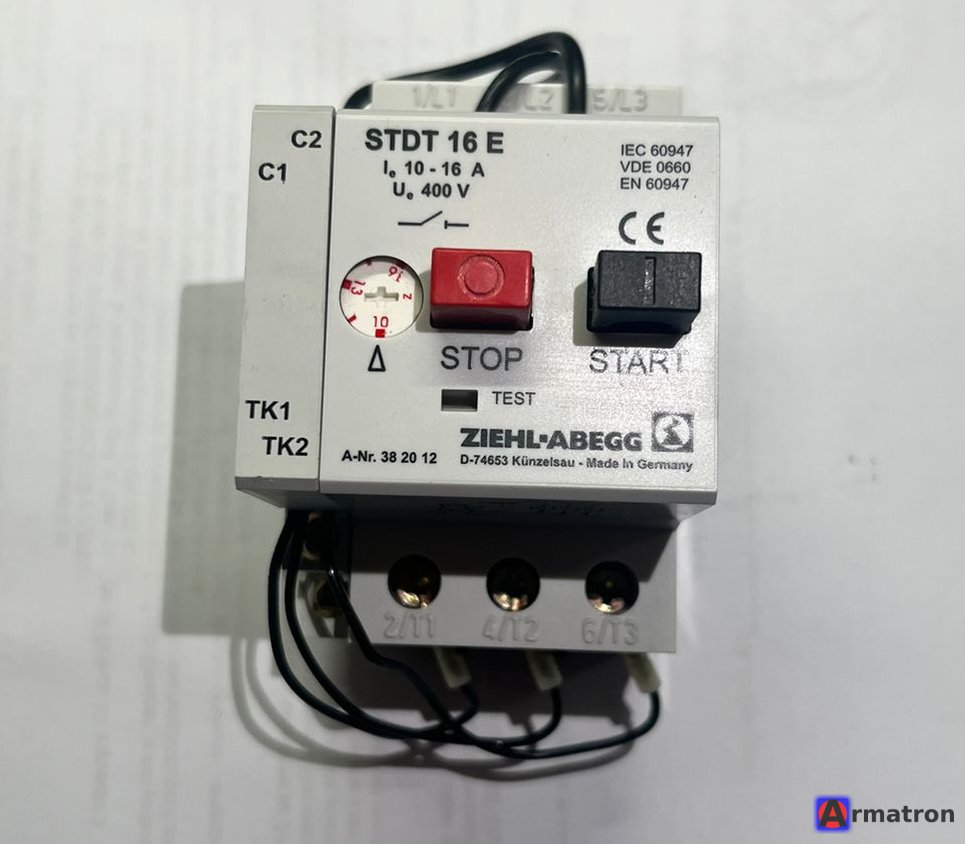

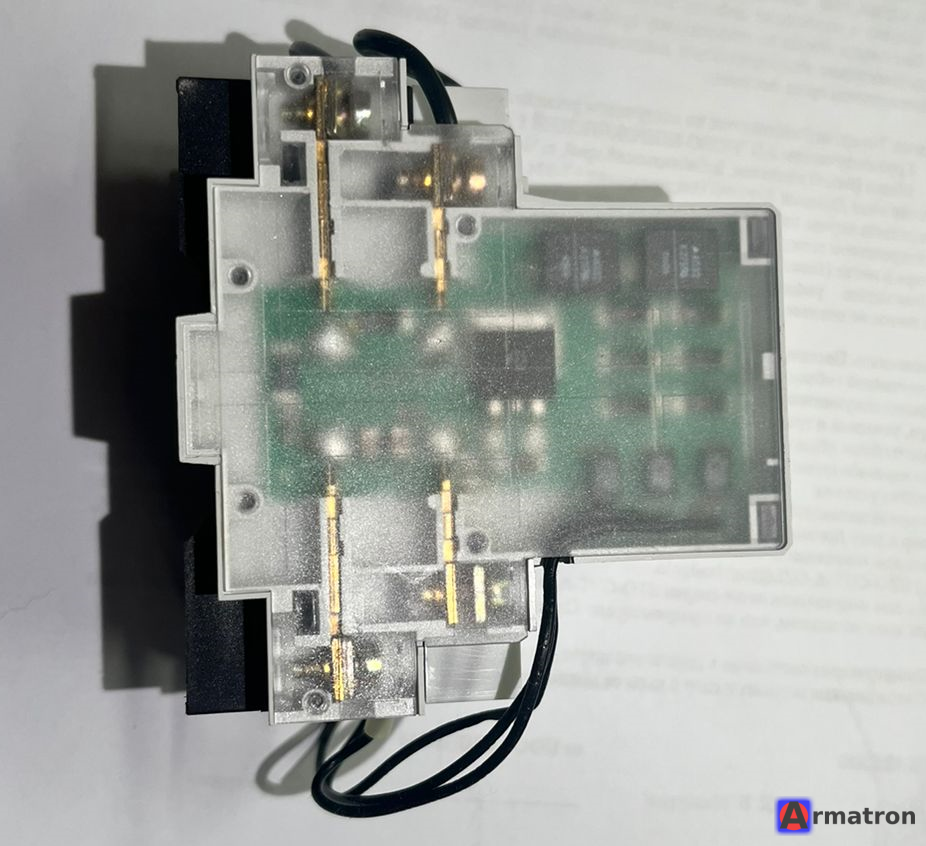

STDT 16E (артикулы 5153 или 382012) — это устройство защиты трехфазных двигателей, выпускаемое компанией Ziehl-Abegg (часто поставляется под брендом Systemair).

Оно предназначено специально для вентиляторов и двигателей, оснащенных термоконтактами (TK) — встроенными в обмотку биметаллическими датчиками перегрева.

Ниже приведен подробный обзор технических характеристик, функций и схемы подключения.

Основное назначение

Устройство размыкает цепь питания двигателя, если температура обмоток превышает допустимый предел (когда размыкается термоконтакт в двигателе). В отличие от обычных тепловых реле, которые реагируют на ток, STDT 16E реагирует напрямую на температуру внутри мотора, что гораздо надежнее для вентиляторов.

Технические характеристики

• Номинальное напряжение: 400 В (3 фазы), 50/60 Гц.
• Максимальный ток: до 16 А.
• Степень защиты: IP55 (можно устанавливать во влажных и пыльных помещениях).
• Способ монтажа: Настенный (поверхностный).
• Диапазон рабочих температур: -25°C до +40°C.
• Артикулы: Ziehl-Abegg 382012, Systemair 5153.

Основные функции

1. Контроль термоконтактов (TK): Подключается к выводам TK двигателя.
2. Ручной перезапуск: После срабатывания защиты и остывания двигателя устройство само не включится. Нужно нажать черную кнопку на корпусе (защита от случайного пуска).
3. Вспомогательные контакты: Имеет встроенный блок-контакт (1 НО и 1 НЗ) для передачи сигнала об аварии на пульт управления или для включения световой индикации.
4. Защита от обрыва фазы: Если пропадает одна из фаз, устройство отключает нагрузку.

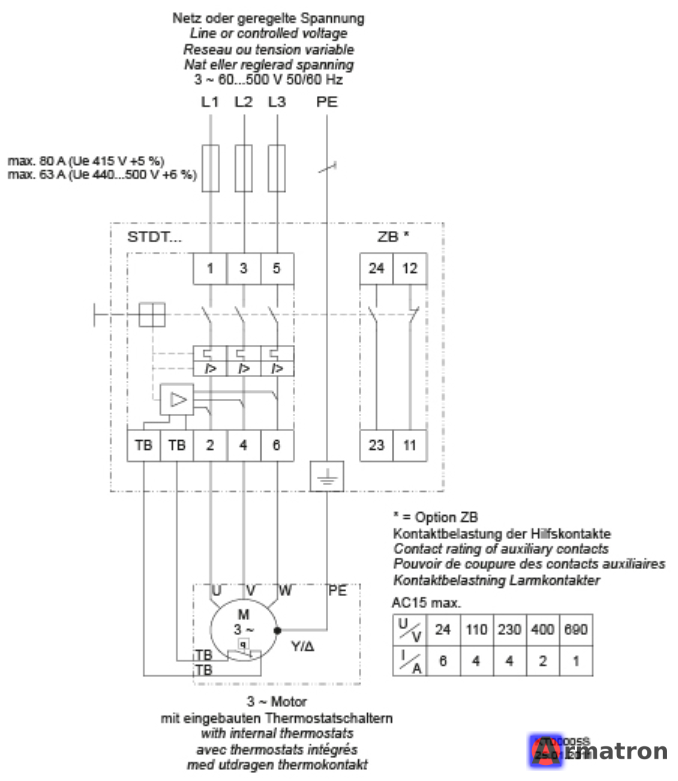

Схема подключения (основные клеммы)

• L1, L2, L3: Входящее электропитание (3 фазы 400В).
• U, V, W: Выход на двигатель.
• TK, TK: Подключение термоконтактов двигателя (цепь управления).
• 11, 12, 14: Вспомогательные контакты (дистанционная сигнализация состояния).

Почему это важно?

Вентиляторы Ziehl-Abegg и Systemair часто работают в режимах, где ток может меняться (например, при регулировке скорости напряжением). Обычный автоматический выключатель защиты двигателя может ложно срабатывать или, наоборот, не заметить перегрев. STDT 16E исключает эти ошибки, так как «общается» напрямую с датчиком температуры в обмотках.

Диагностика при срабатывании

Если устройство отключило вентилятор:

1. Дождитесь остывания двигателя (10-30 минут).
2. Проверьте исправность TK: Омметром прозвоните выводы TK на клеммной коробке двигателя (в нормальном состоянии цепь должна быть замкнута, сопротивление близко к 0).
3. Нажмите кнопку включения на STDT.
4. Если отключается сразу — проверьте наличие всех трех фаз и отсутствие короткого замыкания.
