Устройство сопряжения с шиной IL PB BK DP/V1-PAC 2862246 Phoenix Contact

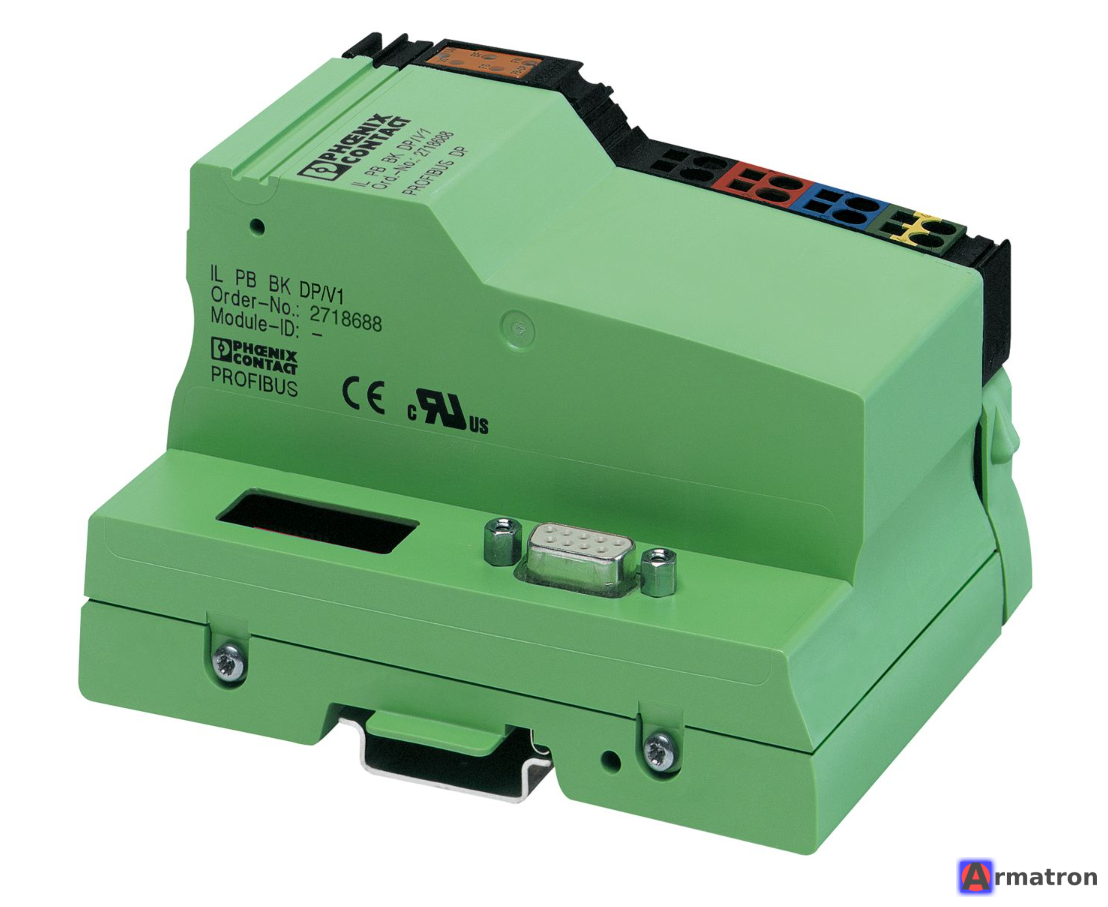

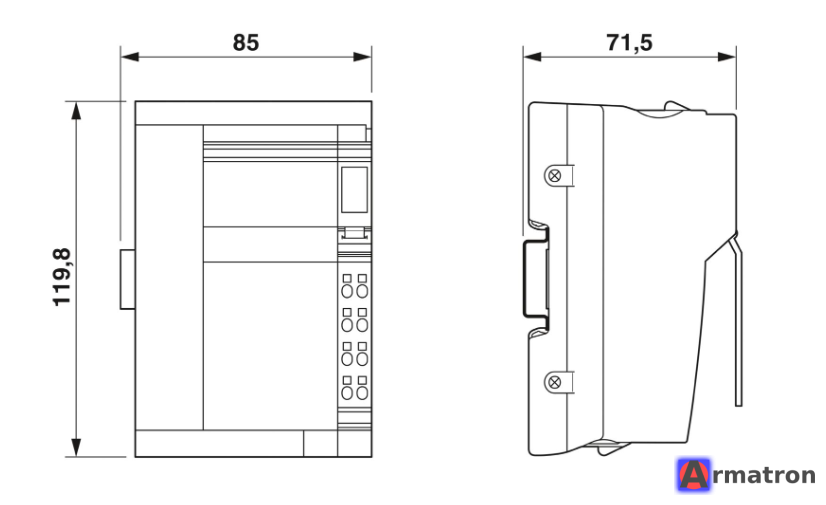

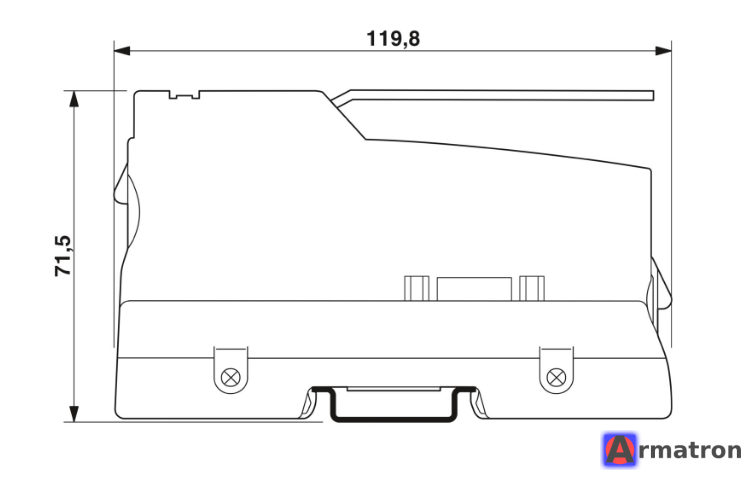

IL PB BK DP/V1-PAC (Артикул: 2862246) производства Phoenix Contact — это устройство сопряжения с шиной (шинный каплер) для системы ввода-вывода Inline, работающее по протоколу PROFIBUS DP.

Ниже приведено подробное описание характеристик, назначения и особенностей данного устройства.

1. Основное назначение

Это устройство служит "головой" станции ввода-вывода. Оно подключается к сети PROFIBUS DP и управляет подключенными к нему модулями расширения (цифровые/аналоговые входы и выходы) серии Phoenix Contact Inline.

2. Технические характеристики

• Интерфейс полевой шины: PROFIBUS DP / DP-V1.
• Тип подключения: Гнездо D-SUB-9 (стандартный разъем PROFIBUS).
• Скорость передачи данных: от 9,6 кбит/с до 12 Мбит/с (определяется автоматически).
• Количество подключаемых модулей: До 63 устройств ввода-вывода в локальной шине Inline.
• Питание: 24 В DC (подается на каплер, который затем формирует логическое питание для остальных модулей).

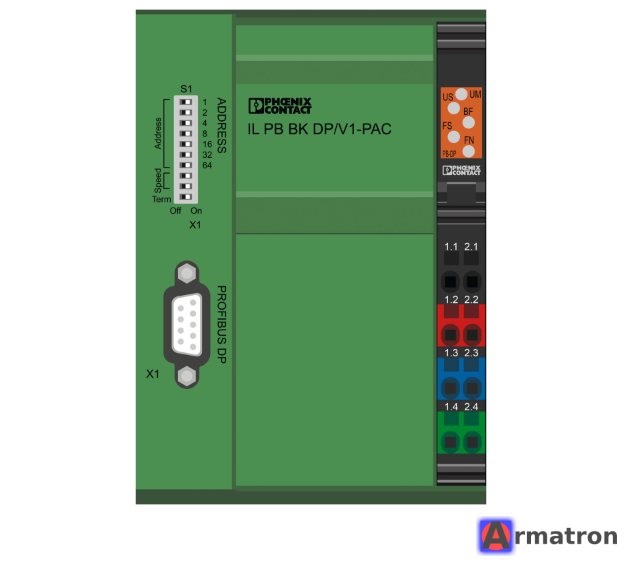

• Адресация: Установка адреса PROFIBUS осуществляется с помощью DIP-переключателей на корпусе устройства.

3. Расшифровка наименования

• IL: Серия Inline.
• PB: PROFIBUS.
• BK: Bus Koppler (шинный каплер/устройство сопряжения).
• DP/V1: Поддержка расширенных функций протокола DP-V1 (ациклический обмен данными).
• PAC: Package — означает, что в комплект поставки входят необходимые принадлежности (штекер подключения питания и маркировочное поле).

4. Особенности подключения и настройки

1. GSD-файл: Для интеграции этого устройства в систему управления (например, Siemens Step7 или TIA Portal) вам потребуется GSD-файл. Его можно бесплатно скачать на официальном сайте Phoenix Contact по артикулу 2862246.

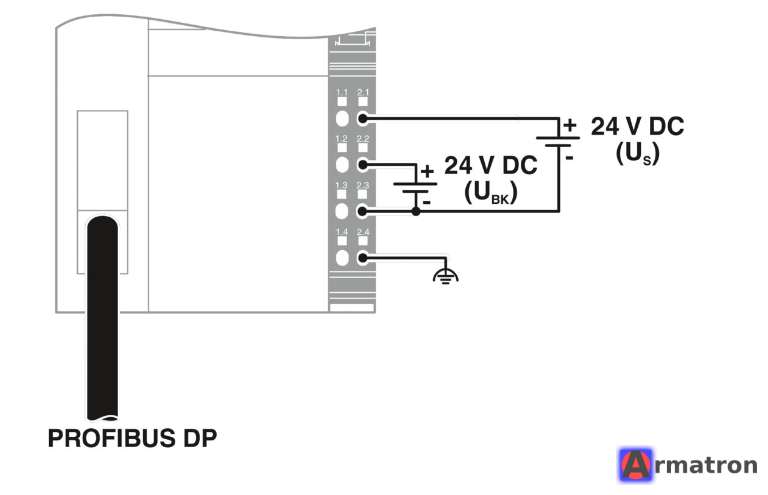

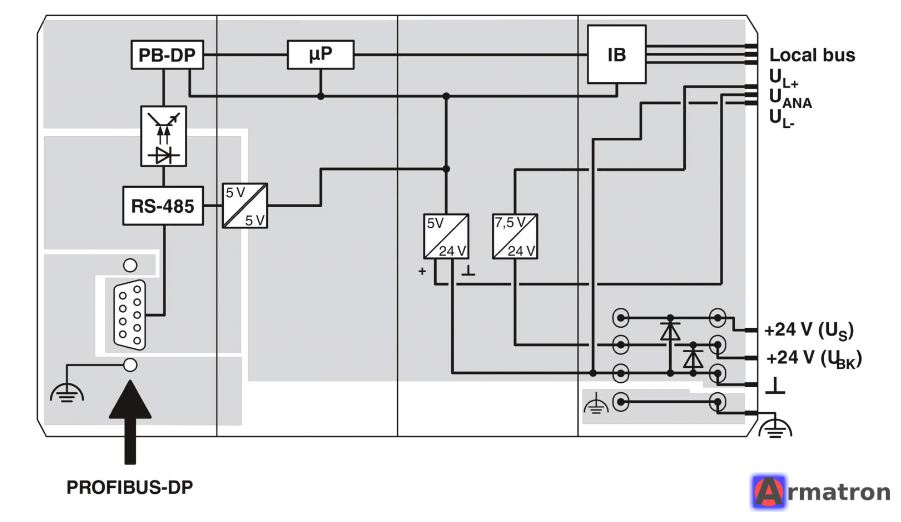

2. Питание: Устройство имеет отдельные клеммы для питания логики (UL) и питания сегментов/главной цепи (UM/US). Это позволяет отключать питание исполнительных механизмов, сохраняя работоспособность шины данных.
3. Изоляция: Гальваническая развязка между интерфейсом PROFIBUS и логикой.

5. Статус и доступность

На данный момент это устройство является стандартным компонентом экосистемы Phoenix Contact.

• Если вы ищете замену вышедшему из строя: заказывайте по артикулу 2862246.
• Если вы проектируете новую систему: это надежный выбор для сетей PROFIBUS, хотя многие новые проекты сейчас переходят на PROFINET (серия IL PN BK...).

Где найти документацию:
Полный технический паспорт (Data Sheet) и руководство пользователя можно найти на официальном сайте Phoenix Contact, введя в поиск артикул 2862246.

Если у вас есть конкретный вопрос по подключению или возникла ошибка (мигает светодиод BUS или FAIL), опишите ситуацию, и я помогу с диагностикой.
