ConneXium
Тип продукта или компонента

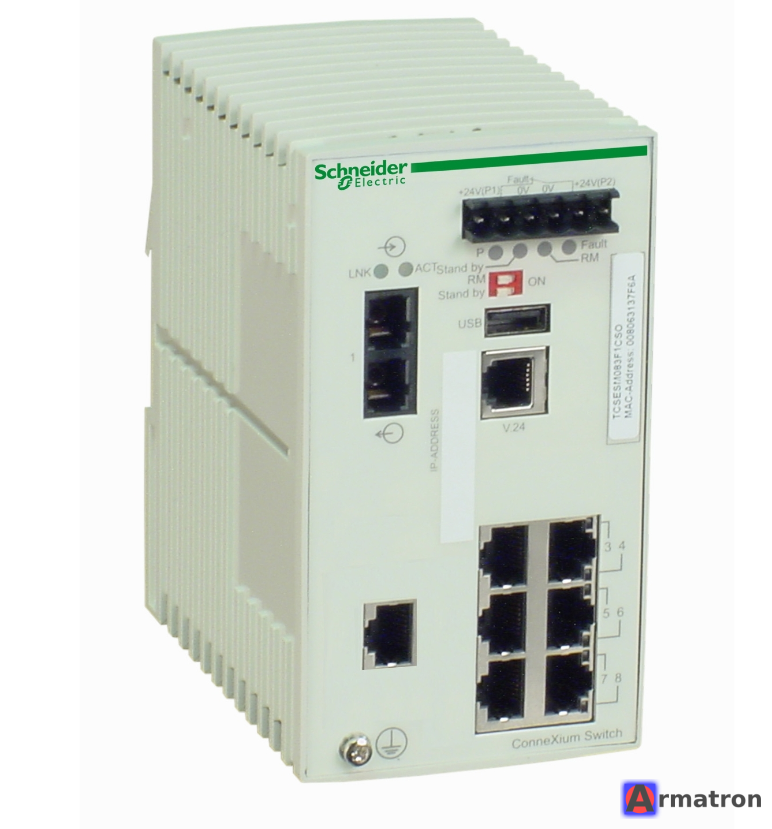

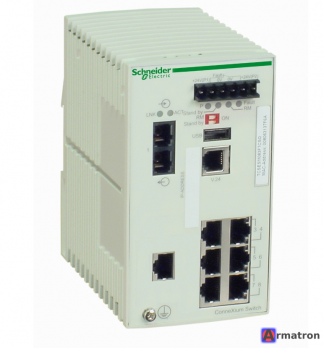

Управляемый коммутатор Ethernet TCP / IP
Концепция
Прозрачная готовность
протокол порта связи
Ethernet TCP/IP,
SSH,
HTTP,
HTTPS,
SNMP,
RS232,
LLDP,
Telnet,
SNTP,
MRP (Протокол резервирования мультимедиа)
Порт Ethernet
Оптоволоконный порт (порты) 100BASE-FX- 1
медный кабель с портами 10/100BASE-TX - 7
Максимальное количество коммутаторов в каскаде
Неограниченно
Кибербезопасность
Защита портов
Дополнительный
Тип интегрированного подключения
Двухшпиндельный оптоволоконный SC
Экранированный медный кабель RJ45
Среда поддержки передачи
Кабель с витыми экранированными парами CAT 5E для медного кабеля
Однорежимное оптическое волокно для оптоволокна
Максимальное расстояние между устройствами по кабелю
100 м медного кабеля
Длина оптического волокна
32,5 км 9/125 мкм
Ослабление
0...16 дБ (9/125 мкм)
Служба Ethernet
Настройка через веб-сервер,
VLAN
, многоадресная фильтрация,
Управление потоком данных,
Отслеживание IGMP,
SNMP-ловушки и системный ЖУРНАЛ
Служба связи
TFTP
Контроль качества обслуживания (QoS)
Мониторинг портов,
зеркальное отображение портов,
Обнаружение конфликта адресов
Время выполнения диагностики
Сигнальный контакт
Самопроверка
Максимальное количество коммутаторов в кольце
50
Резервирование
HiPER ring
RSTP
Резервная сетевая связь
[Us] номинальное напряжение питания
12...48 В
Ограничения напряжения питания
9,6...60 В постоянного тока SELV
18...30 В переменного тока SELV
Потребляемая мощность, Вт
6.5 W
Электрическое подключение
Съемный разъем с 6 способами подачи питания
поддержка монтажа
Симметричная DIN-рейка 35 мм
Маркировка
CE
UL
RCM
EtherNet/IP
Доступна функция
Аварийные сигналы (ловушки),
Отчет о
системной информации,
журнал ловушек
Локальная сигнализация
1 двухцветный светодиод (зеленый / желтый) для блоков питания P1 P2
1 светодиод (красный) для индикации неисправности
1 двухцветный светодиод (зеленый / желтый) для диспетчера звонков
1 светодиод (зеленый) для режима ожидания
по 1 светодиоду на канал (зеленый) для состояния соединения
по 1 светодиоду на канал (желтый) для ACT
Состояние устройства
Аварийный выход
1 контакт без напряжения 1 А
Функция сигнализации
Неисправность источника питания,
состояние канала передачи данных,
Неисправность кольца резервирования,
Неисправность коммутатора
Кабельная система Ethernet
TF-коммутаторы
Ширина
74 мм
высота
131 мм
Глубина
111 мм
Вес нетто
0.41 кг
Окружающая среда
Температура окружающего воздуха для работы
0...60 °C
Относительная влажность
10...95% без конденсации
Степень защиты IP
IP20
Директивы
2014/35/EU - директива о низком напряжении
2014/30/EU - электромагнитная совместимость
Стандарты
UL 508
EN /IEC 61131
IEC 61850-3
Сертификаты продукции
CE
UL
RCM
ODVA EtherNet/IP
BV
GL
Упаковочные единицы
Тип устройства в комплекте 1
PCE
Количество устройств в упаковке 1
1
Высота упаковки 1
13.000 см
Ширина упаковки 1
16.500 см
Длина пакета 1
23.500 см
Вес упаковки 1 кг
677.000 g
Тип устройства в комплекте 2
S03
Количество устройств в упаковке 2
2
Высота упаковки 2
30.000 см
Ширина упаковки 2
30.000 см
Длина пакета 2
40.000 см
Вес упаковки 2 кг
1.354 кг
