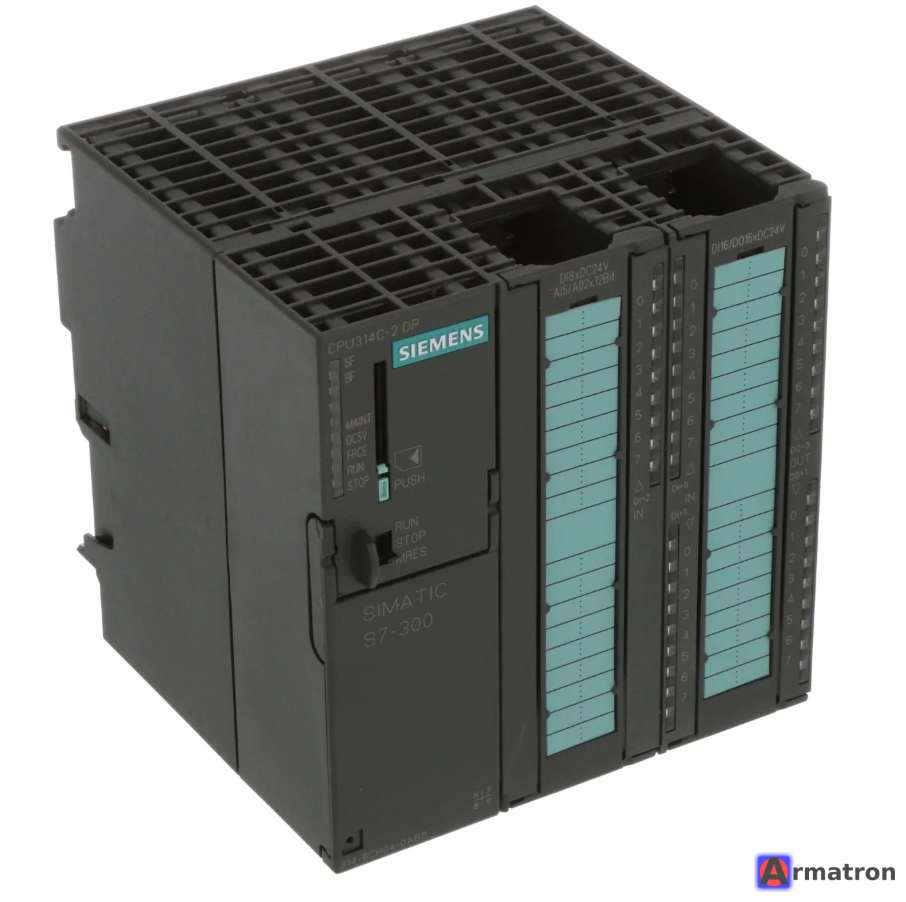

Универсальный программируемый контроллер 6ES7314-6CH04-0AB0 Siemens

Контроллер Siemens SIMATIC S7-300 CPU 314C-2 DP (артикул 6ES7314-6CH04-0AB0) — это мощный компактный программируемый логический контроллер (ПЛК), предназначенный для решения задач автоматизации средней сложности, где требуются встроенные функции ввода-вывода и работа в сетях PROFIBUS DP.

Буква «C» в названии означает «Compact» (компактный): в модуль уже встроены цифровые и аналоговые каналы, а также технологические функции.

Основные технические характеристики:

1. Память:

   • Рабочая память: 192 КБ (для выполнения программы).
   • Загрузочная память: расширяется с помощью микрокарты памяти MMC (Micro Memory Card), до 8 МБ.
   • Энергонезависимое хранение данных: обеспечивается на MMC (батарейка не требуется).

2. Встроенные входы/выходы (I/O):

   • 24 дискретных входа (24В DC).
   • 16 дискретных выходов (24В DC, 0.5А).
   • 5 аналоговых входов (4 для тока/напряжения, 1 для термосопротивления Pt100).
   • 2 аналоговых выхода (ток/напряжение).

3. Интерфейсы связи:

   • MPI (многоточечный интерфейс): для программирования, подключения операторских панелей (HMI) и создания простых сетей.
   • PROFIBUS DP (ведущий/ведомый): встроенный интерфейс для построения распределенных систем управления. Позволяет подключать удаленные станции ввода-вывода (например, ET 200) или частотные преобразователи.

4. Технологические функции (встроенные):

   • Скоростные счетчики: 4 канала (до 60 кГц).
   • Измерение частоты.
   • Периодическое измерение.
   • ШИМ (Широтно-импульсная модуляция): 4 выхода.
   • ПИД-регулирование (программные блоки).
   • Позиционирование: управление до 1 оси.

5. Производительность:

   • Время выполнения операции с битами: около 0.06 мкс.
   • Время выполнения операции с плавающей запятой: около 0.59 мкс.

Преимущества модели:

• Экономия места: Благодаря встроенным I/O контроллер занимает меньше места на DIN-рейке, чем связка CPU + отдельные модули расширения.
• Экономия бюджета: Зачастую покупка одного компактного модуля дешевле, чем сборка аналогичной конфигурации из отдельных компонентов.
• Универсальность: Наличие PROFIBUS DP делает его идеальным узлом в распределенных промышленных сетях.
• Надежность: Линейка S7-300 является «золотым стандартом» индустрии с огромной базой знаний и запчастей.

Что нужно для работы (не входит в комплект):

1. Micro Memory Card (MMC): Обязательна для работы (без нее программа не загрузится).
2. Фронтальные штекеры (Connectors): Вам понадобятся два 40-контактных фронтштекера для подключения проводов к входам/выходам.
3. Блок питания: Обычно 24В DC (например, серии PS 307).
4. ПО для программирования: STEP 7 V5.5 или TIA Portal (начиная с V11).

Применение:

• Управление станками и упаковочными линиями.
• Автоматизация зданий.
• Системы водоподготовки и вентиляции.
• Управление конвейерными системами с использованием приводов через PROFIBUS.

Важное примечание: Серия S7-300 считается проверенной временем, но постепенно вытесняется более современной линейкой S7-1500. Однако 6ES7314-6CH04-0AB0 остается крайне популярным решением для модернизации существующих систем и поддержания работоспособности оборудования.
