Вот подробная техническая информация об указанном вами продукте.

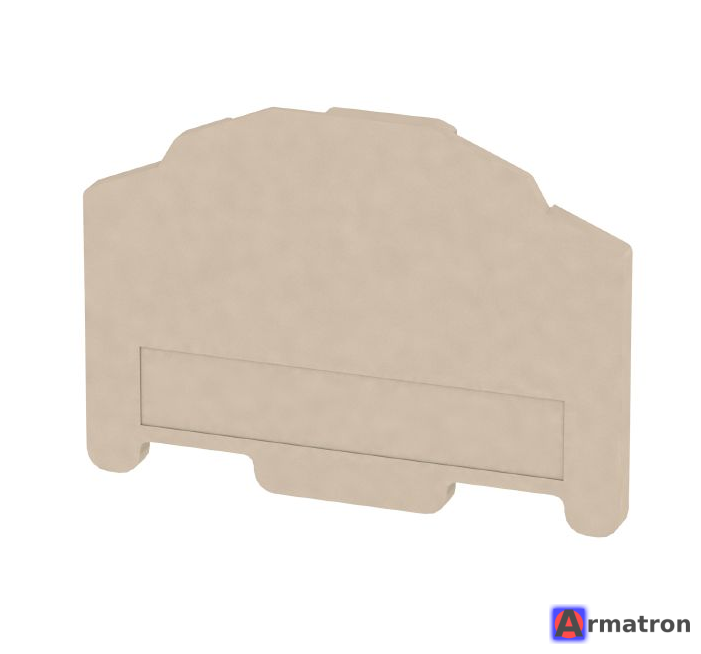

ZAP/TW 7 (Артикул 1706110000) от компании Weidmüller — это универсальная концевая пластина и разделительная перегородка, предназначенная для использования с клеммными блоками серии Z (пружинные клеммы).
Ниже приведены основные характеристики и назначение:
Основные данные
- Производитель: Weidmüller
- Тип: ZAP/TW 7
- Номер для заказа (Артикул): 1706110000
- Цвет: Темно-бежевый (стандартный цвет для материала Wemid)
- Упаковка: Обычно поставляется в упаковках по 50 шт.
Габаритные размеры
- Ширина (Толщина): 2.5 мм
- Высота: 56 мм
- Глубина: 48.7 мм
- Масса нетто: ~3.8 г
Материал и данные о безопасности
- Материал: Wemid (модифицированный полиамид PA 66)
- Класс горючести по UL 94: V-0 (самозатухающий)
- Рабочая температура: от -50 °C до +120 °C
Назначение и применение
Эта пластина является универсальной, так как выполняет две функции:
- Концевая пластина (ZAP - Abschlussplatte): Устанавливается в конце клеммной сборки на DIN-рейке. Она закрывает открытую токоведущую часть последней клеммы, обеспечивая защиту от прикосновения (электробезопасность) и механическую защиту.
- Разделительная перегородка (TW - Trennwand): Может устанавливаться между клеммами для визуального разделения групп или для увеличения путей утечки и воздушных зазоров между соседними перемычками или клеммами с разным напряжением.
Совместимость
Данная пластина разработана для клемм Z-серии (технология пружинного соединения PUSH IN или Tension Clamp). Она повторяет контур клемм соответствующего типоразмера (обычно для клемм сечением 2.5 мм² - 4 мм², например, ZDU 2.5, ZDU 4, ZDK 2.5 и др., но нужно сверять с профилем конкретной клеммы).
Если вам нужна помощь с подбором клемм под эту крышку или вы ищете аналог, пожалуйста, уточните запрос.
- Производитель Weidmuller
