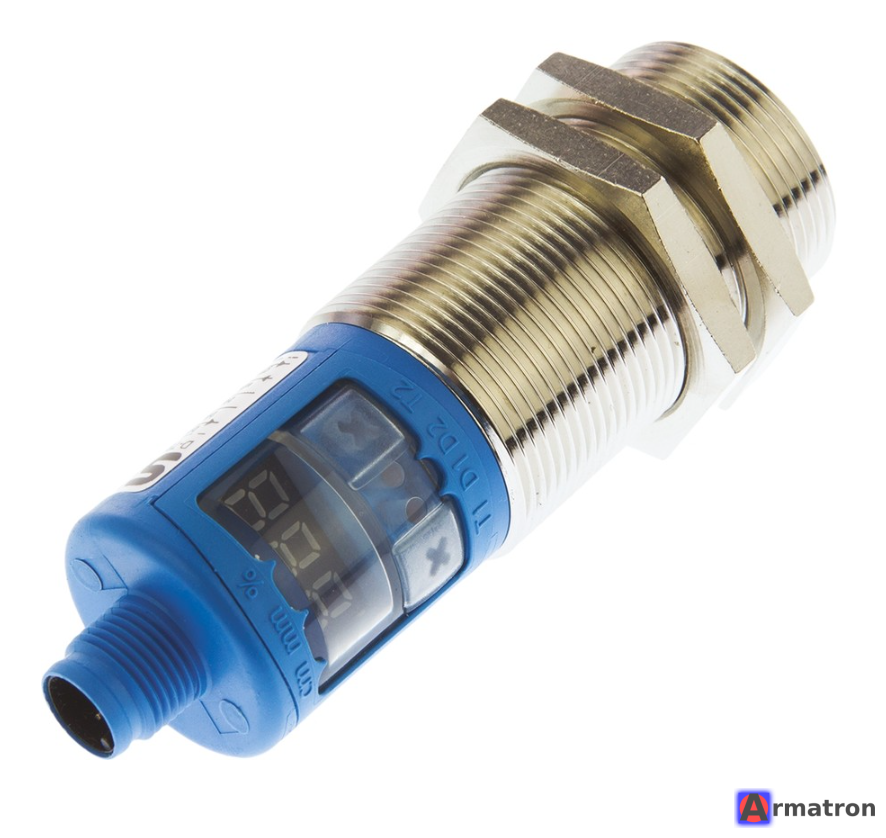

Ультразвуковой датчик UM30-213113 6036918 SICK

SICK UM30-213113 — это высокопроизводительный ультразвуковой датчик из популярной серии UM30. Он предназначен для бесконтактного измерения расстояния и обнаружения объектов в сложных промышленных условиях.

Ниже приведен подробный обзор характеристик и особенностей этой модели:

1. Основные технические характеристики

• Диапазон сканирования:
  • Рабочий диапазон: от 200 мм до 1 300 мм.
  • Предельный диапазон: до 2 000 мм.
• Тип выхода:
  • 1 x Аналоговый выход: Переключаемый ток (4–20 мА) или напряжение (0–10 В).
  • 1 x Дискретный выход: PNP (нормально замкнутый или нормально разомкнутый, настраиваемый).
• Интерфейс связи: IO-Link (версия 1.1).
• Разрешение: ≥ 0,18 мм.
• Точность воспроизводимости: ± 0,15 %.
• Напряжение питания: 9 В ... 30 В постоянного тока (DC).
• Тип подключения: Разъем M12, 5-контактный.

2. Ключевые особенности

• Дисплей и настройка: Датчик оснащен светодиодным дисплеем и кнопками на корпусе. Это позволяет настраивать его напрямую без дополнительного ПО (хотя настройка через IO-Link также возможна).
• Температурная компенсация: Встроенная функция компенсации температуры гарантирует высокую точность измерений даже при изменении температуры окружающей среды.
• Нечувствительность к внешним факторам: Ультразвуковая технология позволяет датчику стабильно работать в условиях пыли, грязи, тумана, а также надежно обнаруживать прозрачные, блестящие или темные объекты.
• Синхронизация: Возможность синхронизации нескольких датчиков для предотвращения взаимных помех (взаимного влияния).

3. Преимущества серии UM30

1. Надежность: Прочный металлический корпус (никелированная латунь) с классом защиты IP67.
2. Гибкость: Аналоговый выход автоматически адаптируется под нагрузку (ток/напряжение).
3. Многофункциональность: Поддерживает различные режимы работы: обнаружение объекта (дистанция), режим окна, двусторонний световой барьер.

4. Типовые области применения

• Контроль уровня: Измерение уровня жидкостей или сыпучих материалов в резервуарах.
• Обнаружение прозрачных объектов: Детекция стеклянных бутылок, пластиковой пленки или прозрачной упаковки.
• Измерение диаметра: Контроль диаметра рулонов бумаги, стали или ткани.
• Предотвращение столкновений: Использование на мобильных роботах или автоматизированных транспортных тележках (AGV).

5. Схема подключения (распиновка M12, 5-pin)

1. L+ (Brown/Коричневый): +9…30 В DC.
2. QA (White/Белый): Аналоговый выход (ток/напряжение).
3. M (Blue/Синий): 0 В (минус).
4. Q/C (Black/Черный): Дискретный выход PNP / IO-Link.
5. MF (Grey/Серый): Мультифункциональный вход (обучение/синхронизация).
