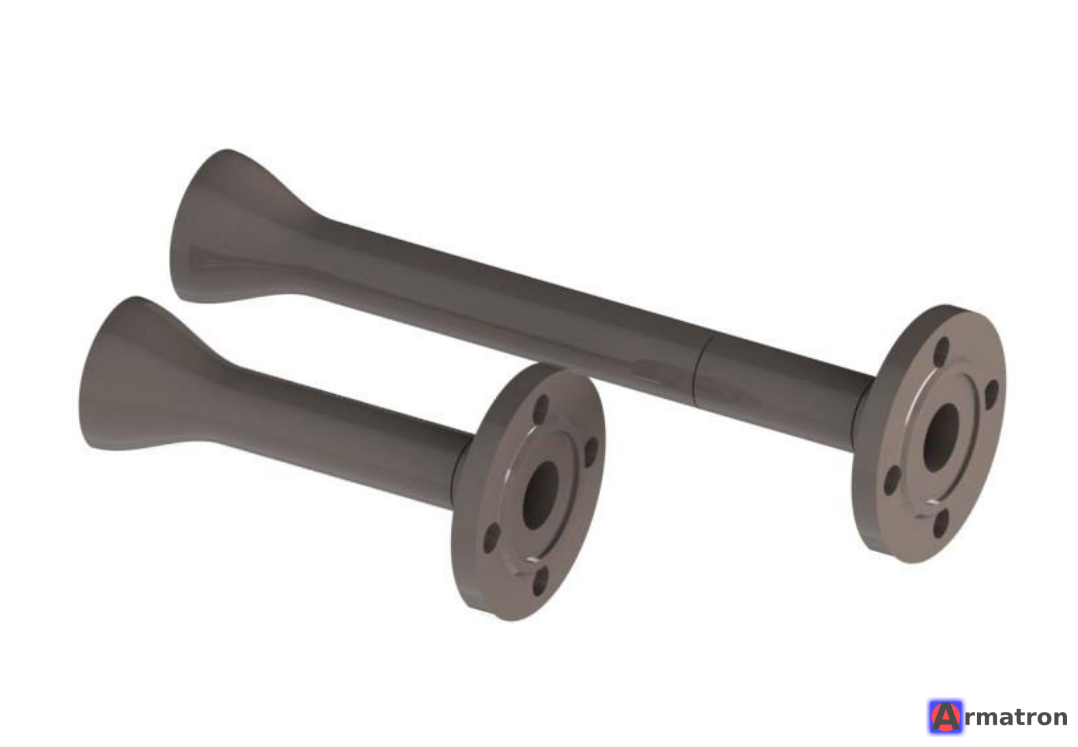

Участок измерительный УИ215-100/80-09Г2С-ФЕ-F-4,0 ЭМИС-ВЕКТА

Этот код обозначает измерительный участок (УИ) производства компании «ЭМИС» (серия «ЭМИС-ВЕКТА»). Измерительные участки предназначены для подготовки потока измеряемой среды (выравнивания профиля скоростей) перед расходомером и после него, что необходимо для обеспечения

Ниже приведена расшифровка маркировки УИ215-100/80-09Г2С-ФЕ-F-4,0:

1. Основные

• УИ — участок измерительный.
• 215 — типовое проектное решение или модификация конструкции в линейке ЭМИС.
• 100/80 — типоразмер (диаметр):
  • 100 — Диаметр условного прохода (DN) подводящего трубопровода (100 мм).
  • 80 — Диаметр условного прохода (DN) самого расходомера (80 мм).
  • Это означает, что участок включает в себя концентрические переходы (сужения) со 100 мм на 80 мм.
• 09Г2С — материал исполнения. Это низколегированная конструкционная сталь, предназначенная для работы в широком диапазоне температур (от -70
• ФЕ — тип присоединения и исполнение уплотнительной поверхности:
  • Ф — фланцевое соединение.
  • Е — исполнение уплотнительной поверхности «выступ-впадина»
• F — наличие струевыпрямителя (Flow conditioner). Буква F указывает на то, что внутри участка установлена специальная кассета (например, трубчатый пучок или перфорированный диск) для устранения завихрений потока. Это позволяет сократить требуемую длину прямых участков.
• 4,0 — номинальное давление (PN). Выдерживает давление до 4,0 МПа (40 бар).

2. О серии «ЭМИС-ВЕКТА»

Серия «ВЕКТА» — это готовые комплектные узлы. Использование заводского измерительного участка избавляет заказчика от необходимости самостоятельно сваривать прямые участки на объекте и гарантирует соблюдение требований ГОСТ Р 8.586 (или технических условий на конкретный прибор).

3. Комплектация (стандартная для таких моделей)

Обычно такой участок включает в себя:

1. Входной прямой участок с фланцами.
2. Выходной прямой участок с фланцами.
3. Переходы (если DN трубы и прибора разные, как в данном случае 100/80).
4. Места для установки датчиков давления и температуры (бобышки), если это предусмотрено конкретным заказом.
5. Ответные фланцы, прокладки и крепеж.

Применение

Данный участок чаще всего используется с вихревыми расходомерами (ЭМИС-ВИХРЬ 200) или электромагнитными расходомерами, когда нужно установить прибор диаметром 80 мм на трубу 100 мм и обеспечить высокую точность учета газа, пара или воды.

Резюме: Это высококачественный заводской модуль для установки расходомера DN80 на трубу DN100, рассчитанный на высокое давление (40 атм), морозостойкий (сталь 09Г2С), с встроенным выпрямителем потока для экономии места.
