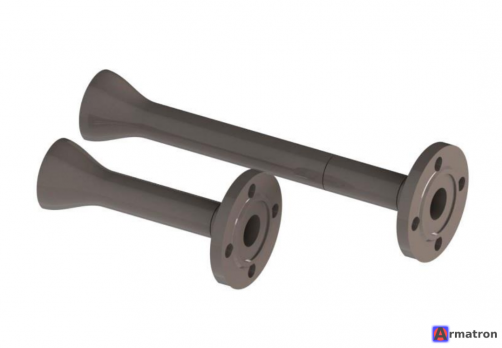

Это техническое обозначение измерительного участка серии «ЭМИС-ВЕКТА», предназначенного для установки расходомеров (например, вихревых, электромагнитных и др.) в трубопровод.
Данный участок обеспечивает необходимые прямые отрезки трубы до и после датчика, что гарантирует требуемую точность измерения расхода (устраняет турбулентность и искажения потока).
Вот подробная расшифровка маркировки УИ215-025/032-09Г2С-ФЕ-F-4,0-В:
1. Основные параметры
- УИ215: Тип конструкции измерительного участка. Обычно включает в себя ответные фланцы, прямые участки, прокладки и крепеж.
-
025/032: Диаметры.
- 025: Номинальный диаметр расходомера (DNприбора=25DNприбора=25 мм).
- 032: Номинальный диаметр трубопровода (DNтрубы=32DNтрубы=32 мм).
- Это означает, что участок является переходным (сужение/расширение), чтобы установить прибор 25 мм в трубу 32 мм.
- 09Г2С: Материал исполнения. Низколегированная конструкционная сталь. Подходит для использования при низких температурах (до -70 °C), популярна в нефтегазовой отрасли и северных регионах.
2. Конструктивные особенности
- ФЕ: Тип присоединения к трубопроводу фланцевое по EN1092-1
- F: Исполнение уплотнительной поверхности: впадина.
- 4,0: Номинальное давление (PNPN). Выдерживает давление до 4,0 МПа (40 бар).
- В: Контроль качества сварных соединений: визуально-измерительный контроль ВИК 100%
Для чего это нужно?
- Точность: Расходомеры очень чувствительны к завихрениям. «ЭМИС-ВЕКТА»
- Удобство монтажа: Вам не нужно самостоятельно сваривать трубы и подгонять фланцы; вы получаете готовую
- Совместимость: Идеально подходит для приборов производства компании «ЭМИС» (например, вихревых расходомеров ЭМИС-ВИХРЬ 200).
Краткий итог: Это стальной измерительный модуль для перехода с 32-й трубы на 25-й расходомер, рассчитанный на давление 40 атм, из хладостойкой стали 09Г2С, с фланцевым креплением.
- Производитель ЭМИС-ВЕКТА
