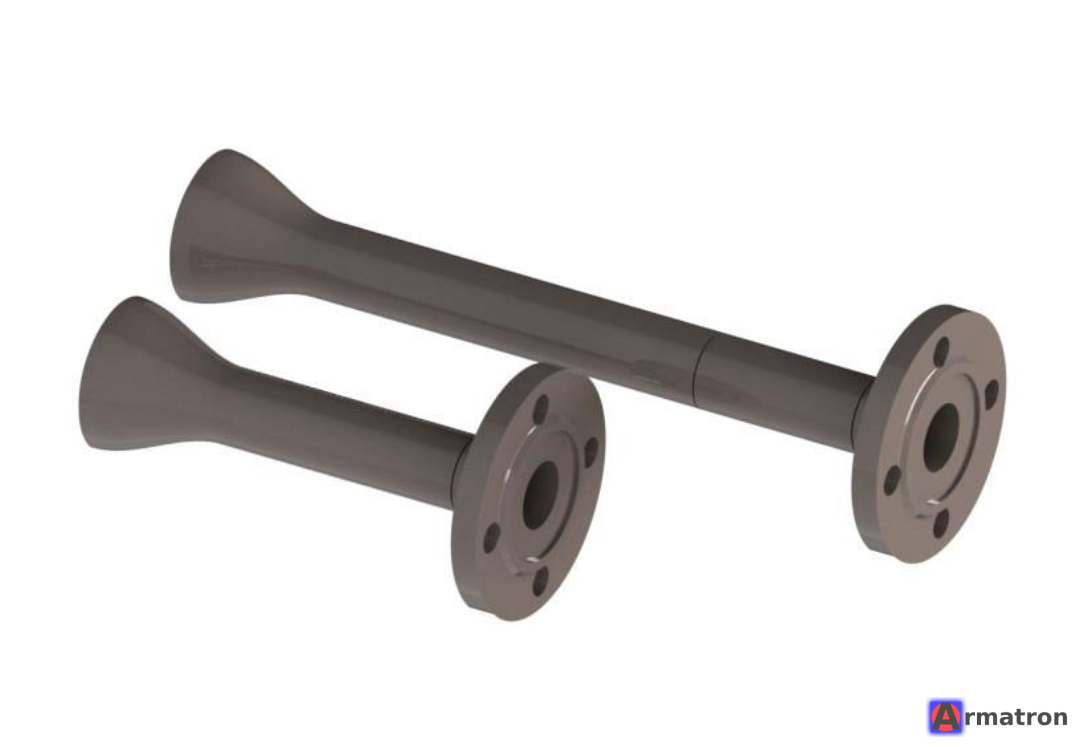

Участок измерительный УИ215-015/025-09Г2С-ФЕ-F-4,0-В ЭМИС-ВЕКТА

Данная аббревиатура обозначает измерительный участок производства российской компании «ЭМИС». Это готовое техническое решение, предназначенное для установки расходомеров (чаще всего вихревых «ЭМИС-ВИХРЬ 200» или в составе систем «ЭМИС-ВЕКТА 215») в трубопровод.

Его главная задача — обеспечить необходимые длины прямых участков до и после расходомера, чтобы поток жидкости или газа был стабилизирован, что гарантирует заявленную точность измерения.

Вот подробная расшифровка маркировки УИ215-015/025-09Г2С-ФЕ-F-4,0-В:

1. Модель и типоразмер

• УИ215: Серия измерительного участка (обычно идет в комплекте с вихревыми расходомерами серии «ЭМИС-ВЕКТА»).
• 015/025: Обозначение диаметров.
  • 015: Диаметр подводящего трубопровода (Ду15).
  • 025: Диаметр самого расходомера (Ду25). Это

2. Материал исполнения

• 09Г2С: конструкционная низколегированная сталь. Предназначена для работы в широком диапазоне температур (от -70 до +425 °C). Часто используется в условиях холодного климата (ХЛ).

3. Тип присоединения и особенности

• ФЕ: Фланцевое соединение по EN 1092-1.
• F: Исполнение уплотнительной поверхности - впадина.

4. Давление и защита

• 4,0: Номинальное давление (PN), которое выдерживает участок — 4,0 МПа (40 бар).
• В: Контроль качества сварных соединений - визуально-измерительный контроль (ВИК) - 100%.

5. Линейка

• ЭМИС-ВЕКТА: Торговая марка комплексных систем измерения расхода.

Для чего это нужно?

Если вы просто врежете расходомер в трубу сразу после колена или задвижки, возникнет турбулентность, и прибор будет сильно врать. УИ215 — это заводское изделие, где уже приварены фланцы, соблюдена соосность. Вы просто вставляете этот модуль в разрез трубы.

Основные преимущества этой конфигурации:

1. Сталь 09Г2С: подходит для суровых зимних условий.
2. Струевыпрямитель (F): позволяет устанавливать расходомер практически вплотную к задвижкам или поворотам (экономия места).
3. Переход (015/025): позволяет использовать расходомер большего диаметра на узкой трубе (или наоборот), если это необходимо для соблюдения диапазона расходов.
