Участок измерительный с врезными датчиками ИУ-012 Ду80 ВЗЛЁТ

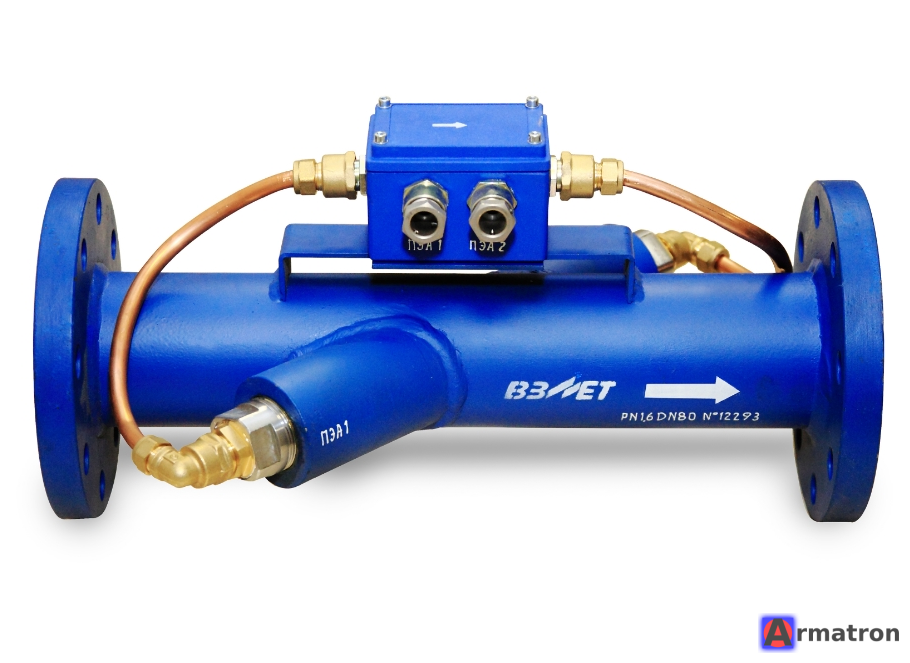

Участок измерительный ИУ-012 Ду80 производства компании «ВЗЛЁТ» представляет собой готовый заводской элемент трубопровода, предназначенный для монтажа ультразвуковых расходомеров с врезными датчиками (ПЭА).

Использование готового ИУ (измерительного участка) значительно повышает точность измерений, так как геометрические параметры (расстояние между датчиками, углы врезки, соосность) выверены в заводских условиях.

Ниже приведены основные характеристики и особенности для модификации Ду80:

1. Назначение и совместимость

• Для чего нужен: Обеспечивает точную установку пьезоэлектрических преобразователей (ПЭА) в поток жидкости без необходимости проведения сварочных работ и сложной настройки на объекте.
• Совместимые приборы: Обычно используется в составе ультразвуковых расходомеров:
  • Взлет МР (УРСВ-5хх cерии, УРСВ-311 и др.)
  • Теплосчетчики, использующие данные расходомеры (например, Взлет ТСРВ).

2. Технические характеристики (для Ду80)

• Условный проход (Ду/DN): 80 мм.
• Тип датчиков: Врезные (смачиваемые). ПЭА устанавливаются в специальные держатели (бобышки), приваренные к трубе.
• Присоединение: Фланцевое (по ГОСТ 33259-2015 или ГОСТ 12815-80).
• Рабочее давление (Ру/PN): Обычно 1,6 МПа (16 кгс/см²) или 2,5 МПа (25 кгс/см²), в зависимости от заказа.
• Температура рабочей среды: Обычно до +150°C (зависит от типа используемых ПЭА и материала прокладок).

3. Материальное исполнение

При заказе важно уточнять материал, так как от этого зависит цена и коррозионная стойкость:

1. Углеродистая сталь (Ст20): Окрашена (обычно в синий или серый цвет). Подходит для систем отопления (замкнутый контур).
2. Нержавеющая сталь (12Х18Н10Т и аналоги): Используется для ГВС, ХВС, пищевых или агрессивных сред.

4. Комплектность и конструкция

В стандартном исполнении ИУ-012 Ду80 включает:

• Сам патрубок с фланцами.
• Приваренные держатели для ПЭА (количество зависит от лучевой схемы расходомера — однолучевой (2 датчика) или двухлучевой (4 датчика)).
• В комплект могут входить ответные фланцы, крепеж (болты/гайки) и прокладки (уточняется при заказе).
• Сами датчики ПЭА обычно идут в комплекте с электронным блоком расходомера, а не с трубой.

5. Преимущества использования ИУ-012 перед врезкой «по месту»

1. Точность: Исключаются ошибки монтажника при измерении расстояний между окнами датчиков.
2. Гидравлика: Внутренняя поверхность обработана, отсутствуют наплывы сварки внутри трубы, которые могли бы искажать поток.
3. Поверка: Часто расходомер поверяется в сборе с конкретным измерительным участком (или имитационным методом, но с привязкой к геометрии ИУ).

Важно для заказа

Если вы планируете закупку или монтаж, обратите внимание на следующие параметры в шифре заказа:

• Материал: (Черная сталь или Нержавейка).
• Давление: (PN16 или PN25).
• Исполнение по длине: Стандартная строительная длина (уточните в паспорте, для Ду80 это часто около 300-400 мм, но может варьироваться).
• Тип ПЭА: Под какие именно датчики сделаны врезки (например, ПЭА-012, ПЭА-015 и т.д.), так как резьба и посадочные места могут отличаться.

Для получения точного чертежа или 3D-модели рекомендуется обратиться к актуальному «Альбому технических решений» на сайте завода ВЗЛЁТ, так как производитель может вносить конструктивные изменения.
