Участок измерительный с врезными датчиками ИУ-012 Ду50 ВЗЛЁТ

Измерительный участок (ИУ) типа ИУ-012 Ду50 производства ГК «Взлёт» — это заводской узел, предназначенный для монтажа ультразвуковых расходомеров (обычно серии Взлет МР / УРСВ).

Использование готового измерительного участка с врезными датчиками (ПЭА) на диаметре 50 мм (Ду50) является наиболее точным способом измерения, так как исключает ошибки монтажа датчиков на объекте.

Ниже приведены основные характеристики и особенности данного оборудования:

1. Назначение

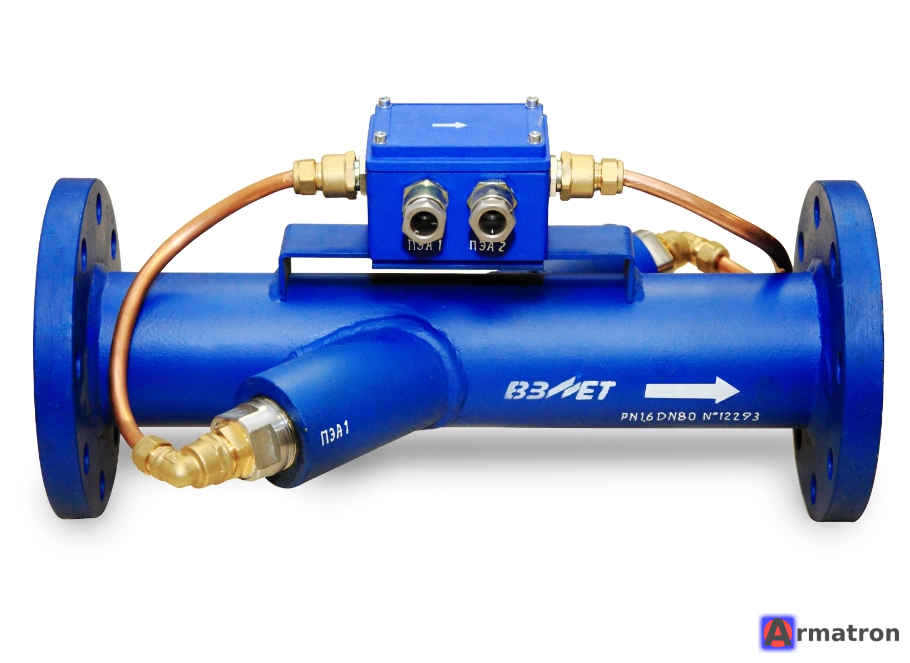

ИУ-012 представляет собой отрезок трубы (патрубок) с фланцами и заранее приваренными держателями для пьезоэлектрических преобразователей (ПЭА/датчиков). Он используется в составе:

• Ультразвуковых расходомеров-счетчиков Взлет МР (УРСВ-5хх, УРСВ-311 и др.).
• Теплосчетчиков Взлет ТСР.

2. Технические характеристики (для Ду50)

• Диаметр условный (Ду): 50 мм.
• Тип присоединения: Фланцевое (наиболее частое) или под приварку (реже).
• Материал:
  • Углеродистая сталь (Ст20) — стандартное исполнение (обычно окрашено в синий цвет).
  • Нержавеющая сталь (12Х18Н10Т) — для пищевой промышленности или агрессивных сред (исп. "Агрессив").
• Давление (Ru): Стандартно 1.6 МПа (16 бар) или 2.5 МПа (25 бар).
• Температура рабочей среды: Обычно до 150°C (зависит от типа установленных ПЭА).
• Датчики (ПЭА): Врезные (смачиваемые). Они вкручиваются в держатели, приваренные к ИУ под строго определенным углом.

3. Преимущества заводского ИУ-012

1. Точность геометрии: На заводе держатели датчиков привариваются с высокой точностью. Для ультразвукового метода критически важно точное расстояние между датчиками и угол прохождения луча. На трубе Ду50 сделать это вручную "по месту" очень сложно.
2. Минимальные прямые участки: Часто заводские ИУ позволяют сократить требования к прямым участкам трубопровода до и после расходомера (например, вместо 10Ду/5Ду может быть достаточно самого ИУ, если он длинный, или требования снижаются).
3. Отсутствие выступов внутри трубы: Внутренняя поверхность обработана, отсутствуют заусенцы от сварки, которые могли бы искажать поток.

4. Комплектация

При заказе позиции "Измерительный участок ИУ-012 Ду50" обычно поставляется:

1. Сам металлический участок (споол) с фланцами.
2. Установленные или приложенные ПЭА (датчики) — зависит от комплектации расходомера.
3. Кабели для подключения к вычислителю (вторичному прибору).
4. Паспорт на изделие (или отметка в паспорте расходомера).

5. Рекомендации по монтажу

• Ориентация: При монтаже на горизонтальном трубопроводе датчики должны находиться в горизонтальной плоскости (на 3 и 9 часов) или под углом 45 градусов, но не строго сверху и снизу (чтобы избежать попадания воздуха сверху и осадка снизу).
• Уплотнения: Необходимо использовать межфланцевые прокладки (паронит или EPDM), следя за тем, чтобы прокладка не перекрывала внутреннее сечение трубы (не выступала внутрь).
• Заземление: Участок должен быть надежно заземлен, часто используется шунтирование фланцевых соединений медным проводом ("масса" для корректной работы электроники).

Как заказать / Артикул

Для точного заказа или поиска документации вам потребуется полное обозначение, которое обычно выглядит так:
ИУ-012-50-16-С (Пример: Ду50, Ру16, Сталь).

Если вам нужна электрическая схема подключения или чертеж габаритных размеров, их нужно искать в руководстве по эксплуатации (РЭ) на конкретную модель расходомера Взлет МР (УРСВ), с которым используется данный участок.
