Участок измерительный с врезными датчиками ИУ-012 Ду100 ВЗЛЁТ

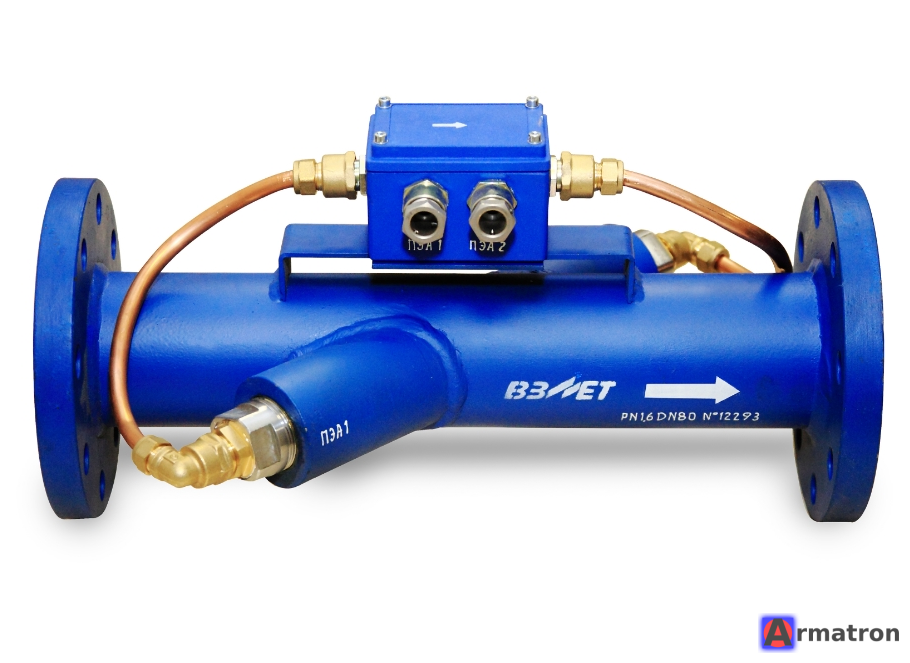

Измерительный участок (ИУ) серии ИУ-012 Ду100 производства компании «Взлет» — это готовый заводской элемент трубопровода с предустановленными врезными пьезоэлектрическими преобразователями (ПЭА).

Он используется в составе ультразвуковых расходомеров для обеспечения максимальной точности измерений, исключая ошибки монтажа датчиков «по месту».

Ниже приведены подробные характеристики и описание для модели Ду100:

1. Назначение и совместимость

ИУ-012 является первичным преобразователем расхода и предназначен для работы совместно со вторичными приборами (электронными блоками) линейки ультразвуковых расходомеров Взлет МР (серия УРСВ).

Совместимые модели расходомеров:

• УРСВ-510
• УРСВ-311
• УРСВ-520 / 522
• УРСВ-110 (в некоторых исполнениях)

2. Технические характеристики (для Ду100)

• Условный проход (Ду): 100 мм.
• Тип датчиков: Врезные (смачиваемые) ПЭА. Они находятся в непосредственном контакте с измеряемой средой.
• Количество лучей (путей измерения): Зависит от заказа и типа расходомера.
  • Однолучевой: 2 датчика ПЭА (стандарт для технологического учета).
  • Двухлучевой: 4 датчика ПЭА (повышенная точность, коммерческий учет).
• Материал исполнения:
  • Стандарт: Углеродистая сталь (обычно Сталь 20) с антикоррозийным покрытием.
  • Опция: Нержавеющая сталь (12Х18Н10Т) — для пищевых, агрессивных сред или высоких требований к чистоте.
• Рабочее давление (Ру): Обычно 1,6 МПа (16 бар) или 2,5 МПа (25 бар). По спецзаказу возможно исполнение на более высокое давление.
• Температура измеряемой среды:
  • Стандартно до +150°С (теплоснабжение).
  • Возможны высокотемпературные исполнения.
• Тип присоединения:
  • Фланцевое (ГОСТ 33259 / 12815) — наиболее частое.
  • Под приварку — реже, для неразборных соединений.

3. Комплектность

При заказе ИУ-012 Ду100 в комплект обычно входят:

1. Сам трубный участок (катушка) с держателями датчиков.
2. Комплект пьезоэлектрических преобразователей (ПЭА), установленных в держатели.
3. Кабели для подключения ПЭА к вычислителю (длина оговаривается при заказе, стандартно 5-10 метров).
4. Ответные фланцы, крепеж и прокладки (опционально, зависит от комплектации поставки «монтажный комплект»).
5. Паспорт на изделие.

4. Преимущества использования заводского ИУ

По сравнению с врезкой датчиков в существующую трубу на объекте, ИУ-012 дает следующие преимущества:

1. Геометрическая точность: Расстояние между датчиками и углы установки выверены на станках с ЧПУ. Это критически важно для точности ультразвукового метода.
2. Калибровка: Часто такие участки проходят «проливку» или имитационную поверку на заводе, что гарантирует метрологические характеристики.
3. Гидравлика: Внутренняя поверхность трубы обработана для минимизации шероховатости и турбулентности потока.
4. Простота монтажа: Участок врезается в магистраль как обычная катушка (spool piece), нет необходимости в сложных сварочных работах по приварке бобышек под нужным углом.

5. Важное при заказе

Для правильного подбора ИУ-012 Ду100 необходимо уточнить поставщику следующие данные:

• Тип используемого расходомера (например, УРСВ-510ц).
• Материал трубы (черная сталь или нержавейка).
• Давление в системе (Ру16 или Ру25).
• Количество лучей (влияет на количество посадочных мест под датчики).
• Наличие прямолинейных участков: ИУ сокращает требования к длине прямых участков до и после расходомера, но не отменяет их полностью (см. инструкцию по монтажу конкретного УРСВ).

Если вам нужна помощь с расшифровкой полной маркировки или схема монтажа, укажите точную модель расходомера, к которому подбирается данный участок.
