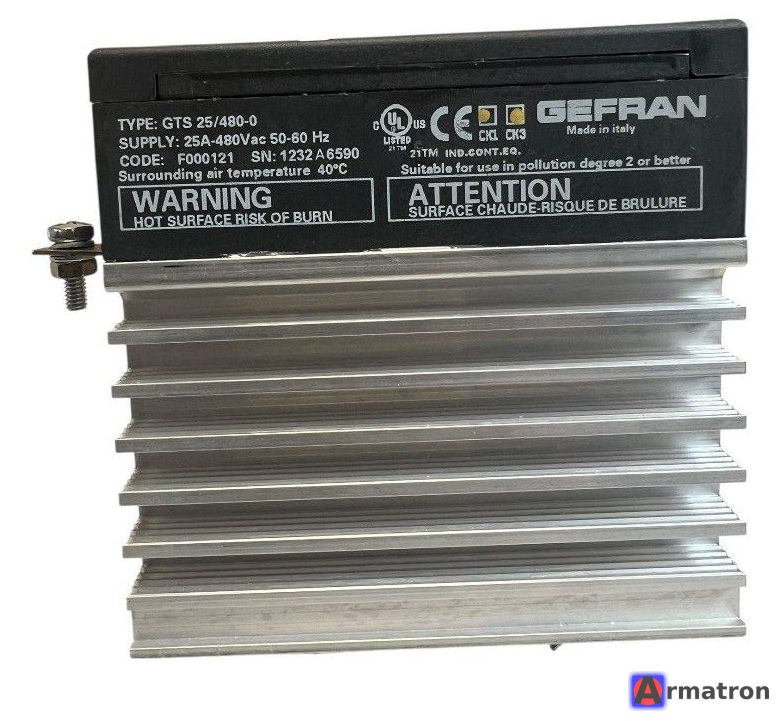

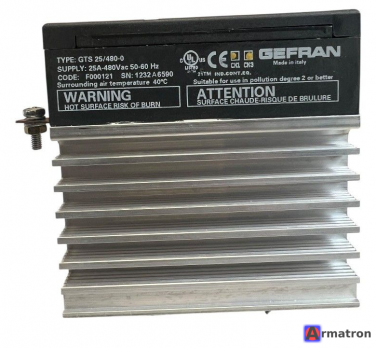

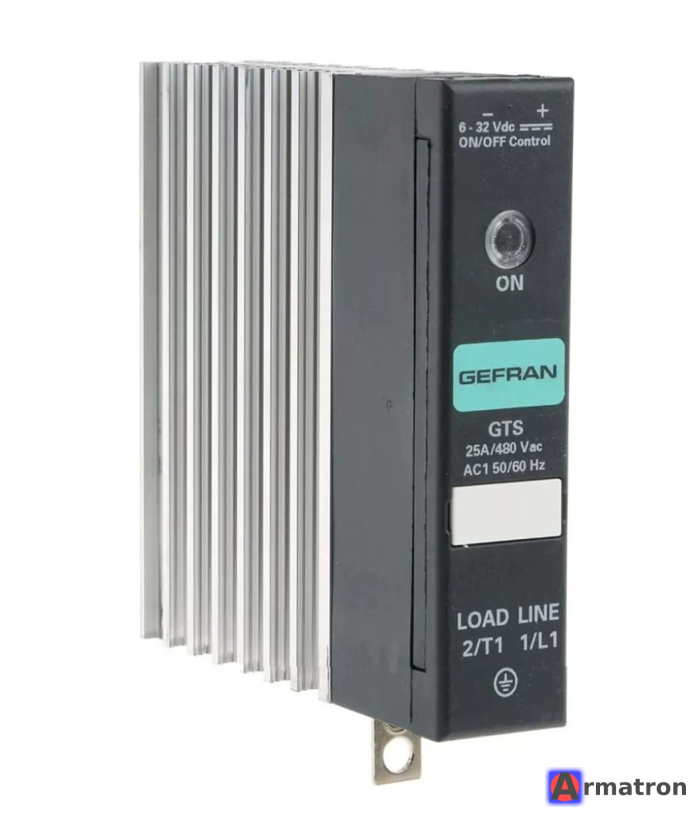

Твердотельное реле GTS 25/480-0 F000121 Gefran

Твердотельное реле Gefran GTS 25/480-0 (артикул F000121) — это высоконадежное электронное устройство, предназначенное для бесконтактной коммутации электрических нагрузок в промышленных системах.

Серия GTS отличается наличием встроенного радиатора, что упрощает монтаж и обеспечивает эффективный отвод тепла.

Вот подробные технические характеристики и особенности этой модели:

Основные характеристики

• Номинальный ток: 25 А (при температуре окружающей среды 40°C).
• Напряжение нагрузки: 24...480 В переменного тока (VAC).
• Zero Crossing (переключение при переходе через ноль) Тип коммутации:. Это означает, что реле включается в момент, когда синусоида напряжения проходит через нулевую отметку, что минимизирует электромагнитные помехи и пусковые токи.
• Управляющий сигнал (Вход): 6...32 В постоянного тока (VDC).
• Артикул производителя: F000121.

Технические детали

• Пиковое напряжение: 1200 В (защита от скачков напряжения в сети).
• Изоляция: 4000 В (между входной и выходной цепями).
• Рабочая температура: от -20 °C до +80 °C.
• Индикация: светодиод (LED) зеленого цвета для индикации состояния входа (включено/выключено).
• Монтаж: установка на DIN-рейку или на панель с помощью винтов.

Преимущества серии GTS

1. Долговечность: Отсутствие механических контактов исключает износ, искрение и дребезг контактов.
2. Компактность: Встроенный радиатор оптимально подобран под мощность реле, что экономит место в шкафу управления.
3. Бесшумность: Идеально подходит для работы в местах, где недопустим шум от щелчков контакторов.
4. Скорость: Очень высокая частота переключений, что необходимо для точного поддержания температуры (через ПИД-регулирование).

Применение

Чаще всего Gefran GTS 25/480 используется для управления резистивными нагрузками (нагревательными элементами — ТЭНами):

• Экструдеры и термопластавтоматы (ТПА) в производстве пластмасс.
• Промышленные печи и сушильные камеры.
• Упаковочное оборудование.
• Системы кондиционирования и отопления.

Рекомендации по эксплуатации

• Защита: Для защиты твердотельного реле от короткого замыкания рекомендуется использовать сверхбыстродействующие предохранители (gR или aR). Обычные автоматические выключатели могут не успеть сработать до выхода из строя полупроводникового кристалла.
• Охлаждение: Несмотря на наличие радиатора, убедитесь, что в шкафу обеспечена естественная или принудительная вентиляция, чтобы температура внутри не превышала допустимые значения.
