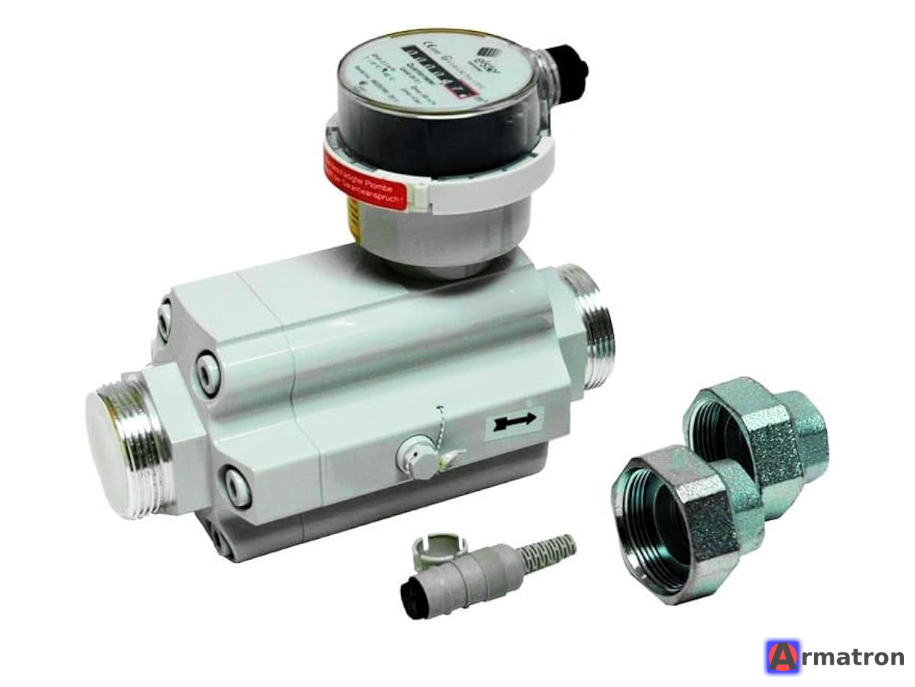

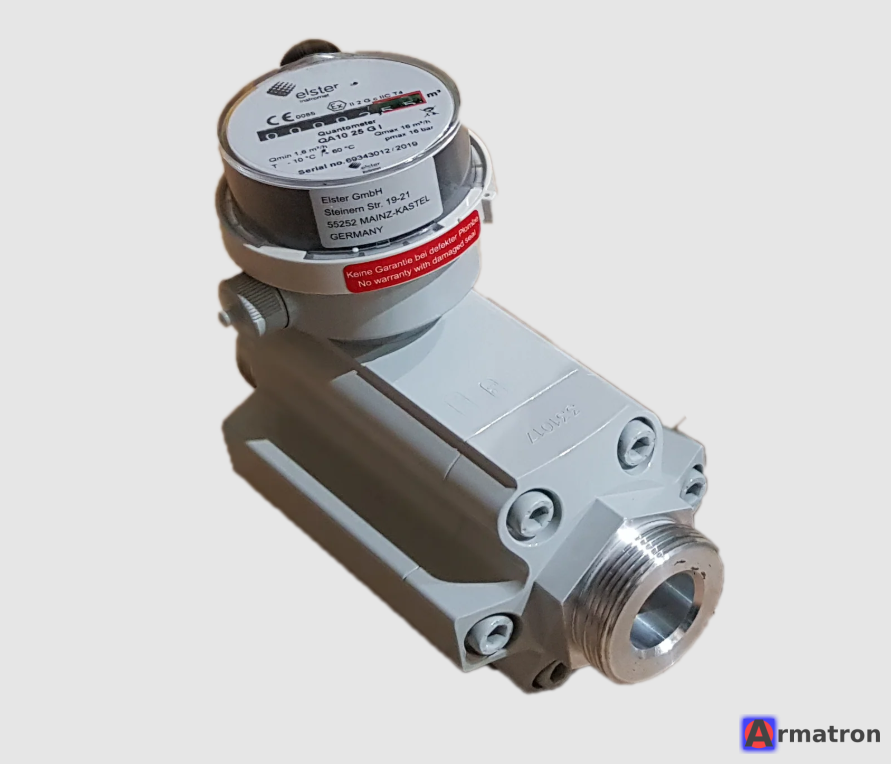

Турбинный газовый расходомер Quantometer QA40 25 G1 Elster Instromet Honeywell

Elster Instromet / Honeywell Quantometer QA40 DN25 G1 — это турбинный счетчик газа (квантометр), предназначенный для технологического (внутрихозяйственного) учета газа. В настоящее время бренд Elster принадлежит корпорации Honeywell.

Ниже приведены подробные технические характеристики и описание данного прибора.

Основные характеристики

• Модель: QA 40 (Серия QA)
• Производитель: Elster Instromet (Honeywell)
• Тип расходомера: Турбинный (Quantometer)
• Номинальный диаметр (DN): 25 мм
• Тип присоединения: Резьбовое (G 1" — 1 дюйм, наружная или внутренняя резьба в зависимости от исполнения, чаще резьбовые фланцы или муфты)
• Материал корпуса: Алюминий

Рабочие параметры расхода и давления

• Максимальный расход (QmaxQmax​): 40 м³/ч
• Минимальный расход (QminQmin​): 2,5 м³/ч (Стандартный диапазон измерений 1:16 или 1:20)
• Максимальное рабочее давление (PmaxPmax​): Обычно до 16 бар (PN16) для алюминиевого корпуса, но может быть исполнение на 4 бара. Необходимо проверять шильдик конкретного прибора.
• Температура окружающей среды: от -25°C до +60°C (стандартно)

Описание и принцип действия

Счетчики серии QA (Quantometer) работают по принципу турбины. Поток газа вращает колесо турбины, скорость вращения которой пропорциональна скорости потока газа. Вращение передается через магнитную муфту на счетную голову (механический сумматор).

Ключевые особенности:

1. Назначение: Используется преимущественно для технологического учета. Это означает, что он идеально подходит для контроля расхода газа на печах, котлах, горелках внутри предприятия для расчета себестоимости и эффективности, но часто не может использоваться для коммерческих расчетов с поставщиком газа (Газпром и т.д.) без специальной сертификации или если требования узла учета предписывают использование коммерческих счетчиков (например, TRZ или SM-RI).
2. Счетная голова: Механическая, поворотная (можно развернуть для удобства считывания показаний).
3. Импульсные выходы: Стандартно оснащен низкочастотным (LF) датчиком импульсов (геркон) для подключения к корректорам объема газа (например, ЕК270, ЕК260) или системам телеметрии.
4. Монтаж: Может устанавливаться как на горизонтальных, так и на вертикальных участках трубопровода (поток газа обычно может идти в любом направлении, но лучше свериться со стрелкой на корпусе).
5. Обслуживание: Система смазки, как правило, не требует обслуживания (смазка на весь срок службы подшипников).

Применение

• Промышленные печи и горелки.
• Котельные установки (для внутреннего контроля).
• Химическая промышленность.
• Контроль расхода азота, воздуха или природного газа в цехах.

Комплектация и заказ

При заказе или замене такого счетчика важно уточнить:

1. Направление потока (слева-направо, справа-налево или вертикально — хотя QA часто универсальны).
2. Тип резьбы: (G1" наружная или внутренняя).
3. Наличие корректора: Нужен ли электронный корректор объема (по температуре и давлению) в комплекте.

Примечание: Если вам предлагают модель QAe, это версия с электронным счетным механизмом вместо механического.

Если вам нужна инструкция по монтажу или помощь в расшифровке серийного номера конкретного прибора, сообщите детали.
