TTL-конвертер USB - UART Easy-USB Seneca

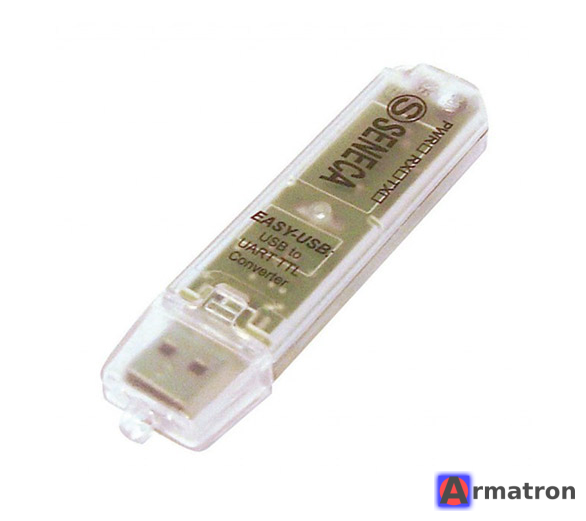

Easy-USB от итальянской компании Seneca — это специализированный TTL-конвертер (интерфейс USB - UART), предназначенный для настройки и конфигурирования приборов Seneca (датчиков, преобразователей сигналов, контроллеров) с помощью компьютера.

Чаще всего этот кабель входит в комплект программирования S117P1.

Вот подробный обзор этого устройства:

1. Назначение

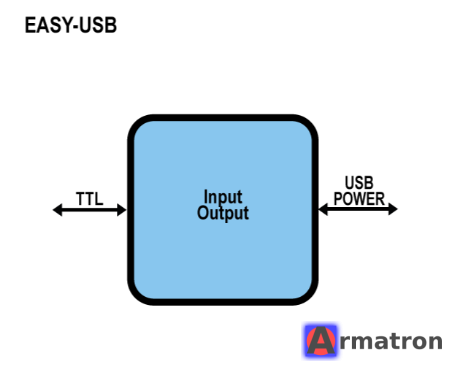

Easy-USB служит "мостом" между USB-портом ПК и внутренним UART-интерфейсом приборов Seneca. Он позволяет:

• Настраивать типы входных и выходных сигналов.
• Калибровать датчики.
• Устанавливать диапазоны измерения (например, для температурных преобразователей T120, T121).
• Обновлять прошивку (firmware) устройств.

2. Технические характеристики

• Тип интерфейса: USB 2.0.
• Сторона прибора: TTL уровни (обычно 0-5В).
• Гальваническая развязка: В отличие от дешевых китайских "свистков", фирменные конвертеры Seneca часто имеют встроенную защиту, чтобы не повредить USB-порт компьютера при работе с промышленным оборудованием.
• Разъем: Обычно имеет специфический разъем (например, 3.5 мм джек или специальный 4-пиновый коннектор), подходящий к соответствующим гнездам на модулях Seneca (серии K, S, T и др.).

3. Совместимое программное обеспечение

Для работы с этим конвертером используется бесплатное ПО от производителя:

1. EASY Setup: Основная программа для конфигурирования большинства современных модулей.
2. Trend Reader: Для визуализации данных в реальном времени.
3. S117P1 конфигуратор: Для старых линеек оборудования.

4. Драйверы

Конвертер построен на базе чипа FTDI (или аналогичного высококачественного чипа).

• При установке ПО EASY Setup драйверы обычно устанавливаются автоматически.
• После подключения в диспетчере устройств Windows должен появиться новый "USB Serial Port (COMx)".

5. Поддерживаемые устройства (примеры)

Кабель Easy-USB совместим с широким спектром оборудования Seneca:

• Преобразователи температуры: T120, T121, K121, K109PT.
• Преобразователи сигналов: K109UI, S111.
• Модули ввода-вывода: Некоторые модели серий Z и S.

6. Основные преимущества перед аналогами

1. Надежность: Промышленное исполнение, стабильная связь без обрывов при записи конфигурации.
2. Безопасность: Защита портов ПК от наведенных токов и помех.
3. Совместимость: 100% гарантия работы с ПО Seneca (сторонние конвертеры могут не подойти из-за специфической распиновки или уровней сигналов).

Как начать работу:

1. Скачайте актуальную версию EASY Setup с официального сайта seneca.it.
2. Установите ПО (драйверы установятся в процессе).
3. Подключите Easy-USB к компьютеру, а затем к выключенному (или включенному, в зависимости от модели) прибору.
4. В программе выберите нужную модель прибора и нажмите "Connect" или "Read".

Важный нюанс: Если вы используете конвертер для программирования головок датчиков (например, T120), убедитесь, что разъем плотно вставлен в гнездо, так как плохой контакт — самая частая причина ошибок записи.
