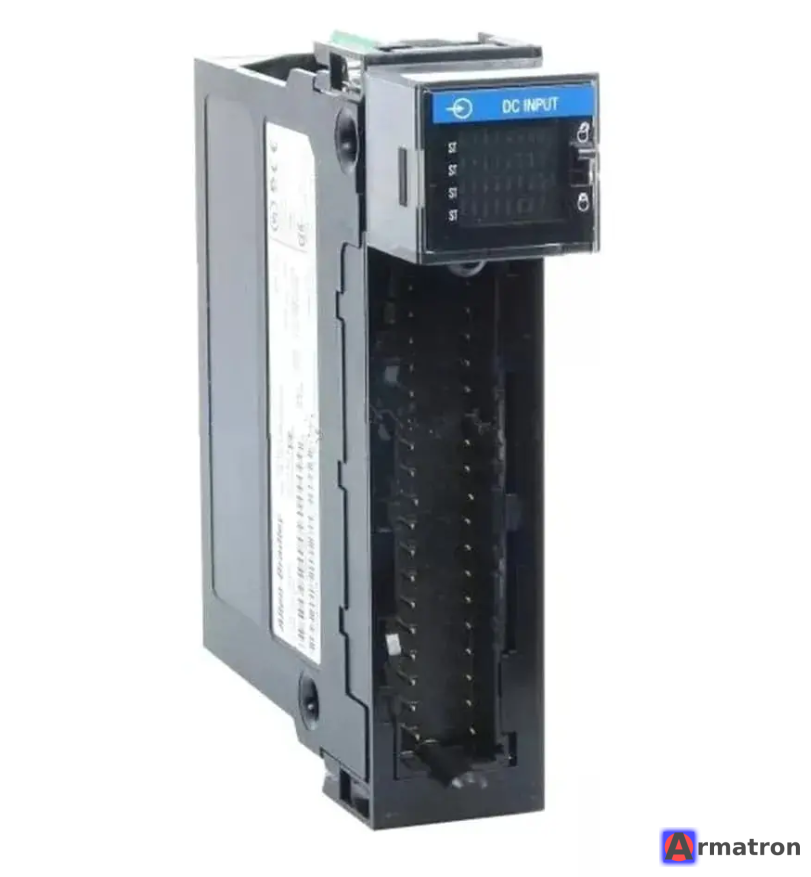

Цифровой модуль ввода постоянного тока 1756-IB32/B Allen Bradley

Allen-Bradley 1756-IB32 (Серия B) — это модуль дискретного ввода постоянного тока (DC) высокой плотности, предназначенный для использования с программируемыми логическими контроллерами (ПЛК) серии ControlLogix.

Ниже приведены подробные технические характеристики и описание модуля.

Основные характеристики

• Производитель: Rockwell Automation / Allen-Bradley
• Серия: ControlLogix (1756)
• Тип модуля: Дискретный ввод (Digital Input)
• Количество входов: 32 точки (высокая плотность)
• Тип входа: Current Sinking (Потребитель тока). Это означает, что модуль ожидает подачи напряжения на вход (используется с датчиками типа PNP / источник тока).

Технические спецификации

1. Рабочее напряжение:
   • Номинальное: 12В / 24В DC.
   • Рабочий диапазон: 10...31.2 В DC.
2. Группировка:
   • Входы разделены на 2 группы по 16 каналов.
   • Каждая группа имеет свой общий вывод (Common).
3. Электрические параметры входа:
   • Напряжение включения (On-state voltage): мин. 10В DC.
   • Ток включения (On-state current): мин. 2.0 мА при 10В DC.
   • Максимальный ток входа: около 5.5 мА при 24В DC (макс. 6.0 мА при 31.2В).
   • Напряжение выключения (Off-state voltage): макс. 5В DC.
   • Ток выключения (Off-state current): макс. 1.5 мА.
4. Потребление тока от шасси (Backplane):
   • При 5.1В: 150 мА.
   • При 24В: 2 мА.
5. Рассеиваемая мощность:
   • Около 6.2 Вт при 60°C (максимальная нагрузка).

Подключение (Клеммные блоки)

Поскольку это модуль высокой плотности (32 входа), он не совместим со стандартными 20-контактными клеммными колодками.
Для подключения необходимо заказать отдельно один из следующих съемных клеммных блоков (RTB):

• 1756-TBCH (36-контактный, винтовой зажим).
• 1756-TBS6H (36-контактный, пружинный зажим).

Особенности серии B (Series B)

Обозначение "/B" указывает на аппаратную ревизию (Hardware Revision) модуля.

• Как правило, функционально серия B полностью совместима с серией A.
• Изменения обычно касаются внутренней компонентной базы, улучшения теплоотвода или незначительных изменений в прошивке модуля для повышения надежности.
• В конфигурации проекта RSLogix 5000 / Studio 5000 рекомендуется выбирать правильную версию (Major/Minor revision), указанную на этикетке, или использовать режим "Compatible Keying".

Применение

Модуль 1756-IB32 идеально подходит для шкафов управления с ограниченным пространством, где требуется собрать сигналы от большого количества датчиков постоянного тока (концевые выключатели, фотодатчики, кнопки), работающих по логике PNP (коммутация плюса).

Важное замечание по схеме:
Так как это модуль типа Sink (втекающий ток), общий провод (Common) для каждой группы из 16 входов подключается к минусу (-) источника питания, а датчики должны подавать плюс (+) на входную клемму.
