Цифровой модуль IB IL 24 DI 4-PAC2861234 Phoenix Contact

Артикул: A-1058

Нет в наличии

Вес: 0 кг.

Цена без НДС:
5 130,00 руб.
Цена с НДС(22%):
6 258,60 руб.

Оставьте адрес электронной почты и мы оповестим Вас о поступлении Товара.
Мы отслеживаем уровень интереса к товару и стараемся своевременно закрывать потребности наших клиентов.

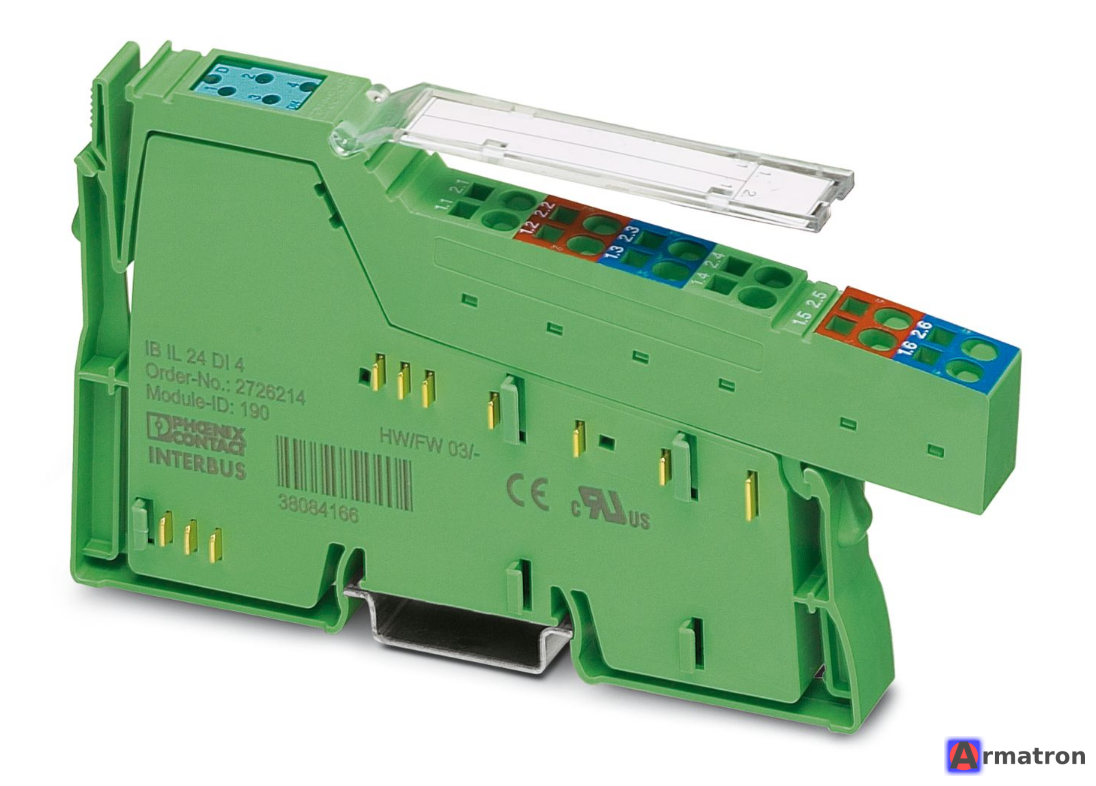

IB IL 24 DI 4-PAC (артикул 2861234) — это модуль дискретных входов из серии Inline от компании Phoenix Contact. Он предназначен для использования внутри станции ввода-вывода Inline и служит для получения цифровых сигналов от датчиков, переключателей и других устройств.

Вот подробный обзор этого модуля:

1. Основное назначение

Модуль регистрирует дискретные сигналы напряжением 24 В постоянного тока. Обычно к нему подключаются кнопки, концевые выключатели, бесконтактные датчики (PNP) и т.д.

2. Технические характеристики

Количество входов: 4.
Номинальное напряжение: 24 В DC.
Диапазон входного напряжения: от -30 В до +30 В (логический «0» < 5 В, логическая «1» > 15 В).
Тип подключения: 2-х и 3-проводная схема (позволяет подключать датчики напрямую к модулю без дополнительных клеммных колодок для питания).
Входной фильтр: Стандартное время фильтрации — 3 мс (защита от дребезга контактов).
Потребление тока: Около 40 мА (от локальной шины).
Скорость передачи данных: 500 кбит/с (в стандартной локальной шине).

3. Особенности и преимущества

Комплектация "PAC" (Package): Артикул 2861234 поставляется в комплекте с необходимыми принадлежностями: штекером (разъемом) и маркировочной полосой. Вам не нужно заказывать ответную часть отдельно.

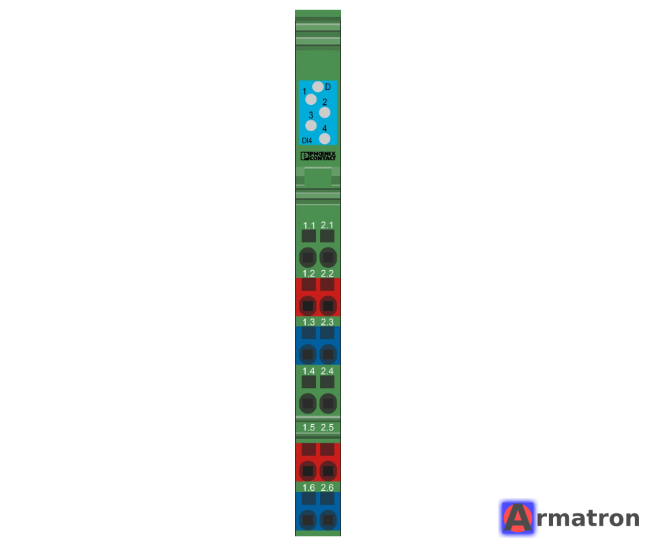

Диагностика: На лицевой панели есть светодиодные индикаторы:
- D (Diagnostics): Состояние модуля и локальной шины.
- Индикаторы 1–4: Состояние каждого конкретного входа (горит, если сигнал есть).
Компактность: Ширина модуля всего 12.2 мм, что экономит место в шкафу управления.
Простота монтажа: Установка на DIN-рейку осуществляется одним щелчком, электрическое соединение с соседними модулями происходит автоматически через внутреннюю шину.

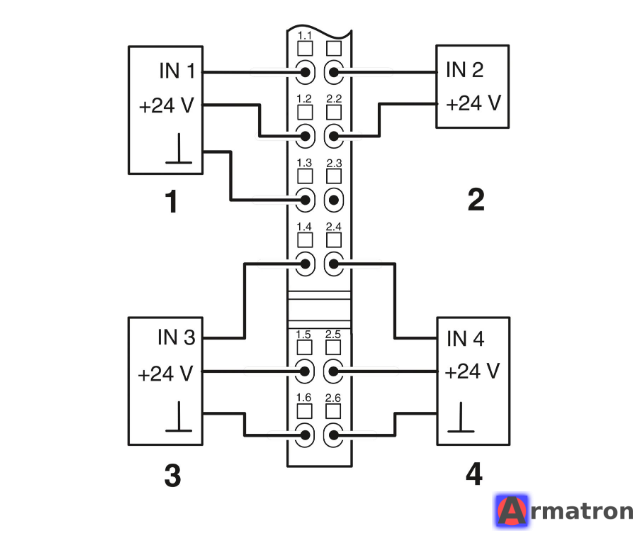

4. Схема подключения

Модуль поддерживает 2-х и 3-проводное подключение:

Вход (IN): Сигнальный провод от датчика.
L+ (24V): Питание для датчика (берется с сегментной шины модуля).
M (GND): «Земля» для датчика.

5. Применение

Используется в системах промышленной автоматизации совместно с контроллерами Phoenix Contact (например, ILC или AXC) или в составе станций распределенного ввода-вывода с интерфейсными модулями (PROFINET, PROFIBUS, Modbus TCP, EtherCAT и др.).
