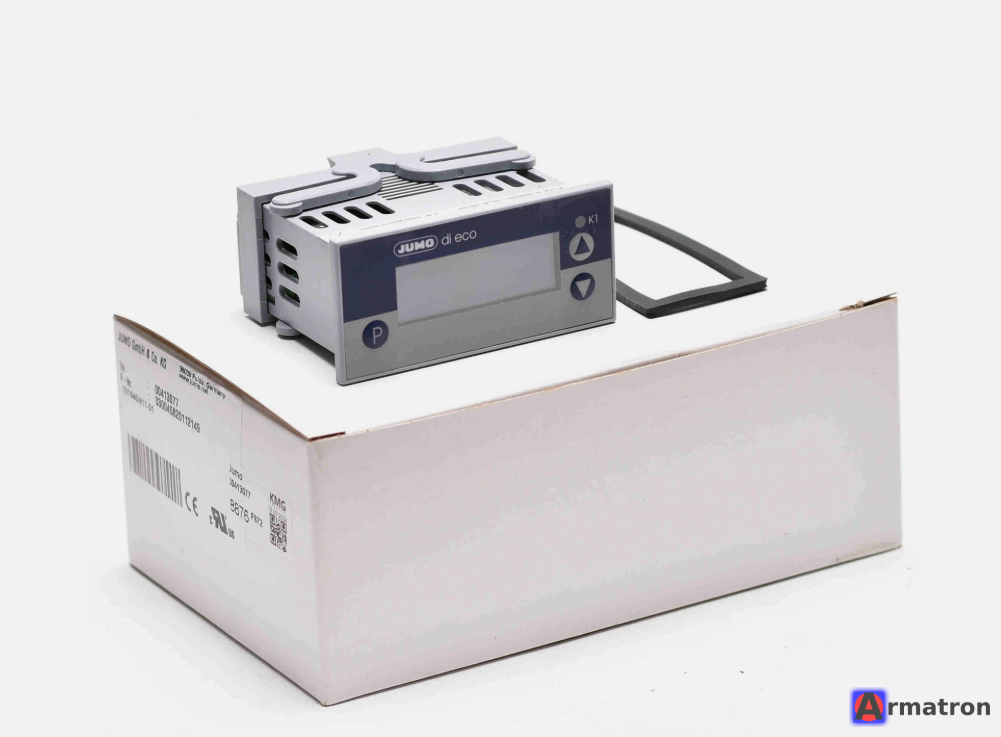

Цифровой микропроцессорный индикатор 701540/811-31 00413077 JUMO

Это техническое описание цифрового микропроцессорного индикатора компании JUMO, модель di 32 (артикульный номер 00413077, код типа 701540/811-31).

Ниже приведен подробный разбор характеристик этого прибора:

1. Общее описание

JUMO di 32 — это компактный цифровой индикатор, предназначенный для отображения физических величин (температуры, давления, влажности, уровня и т.д.) в промышленных системах. Он отличается малыми габаритами и высокой точностью.

2. Расшифровка кода (701540/811-31)

• 701540 — Базовый тип: JUMO di 32 (формат 48х24 мм).
• 8 — Вход: Универсальный вход. Его можно настроить программно под разные типы датчиков (термометры сопротивления Pt100/Pt1000, термопары, унифицированные сигналы тока 0/4-20 мА или напряжения 0-10 В).
• 1 — Выход 1: Реле (замыкающий контакт). Используется для сигнализации о достижении предельного значения.
• 1 — Выход 2: Логический выход (0/5 В).
• 31 — Напряжение питания: AC 110...240 В, +10/-15%, 48...63 Гц.

3. Технические характеристики

• Артикул (Part No): 00413077.
• Дисплей: 4-разрядный семисегментный LED-индикатор, высота символов 10 мм. Цвет обычно красный (стандарт).
• Размеры: 48 х 24 мм (передняя панель). Глубина установки — около 67 мм.
• Монтаж: В щит (вырез 45 х 22.2 мм).
• Класс защиты: С фронтальной стороны IP65, с тыльной — IP20.
• Функции:
  • Масштабирование диапазона измерения (для сигналов 4-20 мА / 0-10 В).
  • Линеаризация по заказу пользователя.
  • Контроль предельных значений (уставка).
  • Удержание минимального/максимального значения (Hold).
  • Защита параметров паролем.

4. Подключение (типовое для этой серии)

1. Питание: Клеммы для подключения сети 220 В.
2. Измерительный вход: Клеммы для датчика (например, 2-х или 3-х проводная схема для Pt100).
3. Бинарный выход: Реле для включения внешней аварийной лампы или сирены.

5. Применение

Этот индикатор часто используется в шкафах управления, где мало места, для мониторинга:

• Температуры в печах или холодильных установках.
• Давления в трубопроводах (при подключении датчика давления).
• Любых процессов, где требуется визуальный контроль параметра оператором.

Где найти документацию?

Если вам нужна инструкция по настройке или схема подключения, ищите на официальном сайте JUMO документ "Типовой лист 701540" (Data Sheet 701540) или руководство по эксплуатации (Operating Manual).
