Цифровое температурное реле ТР-100 Новатэк-электро

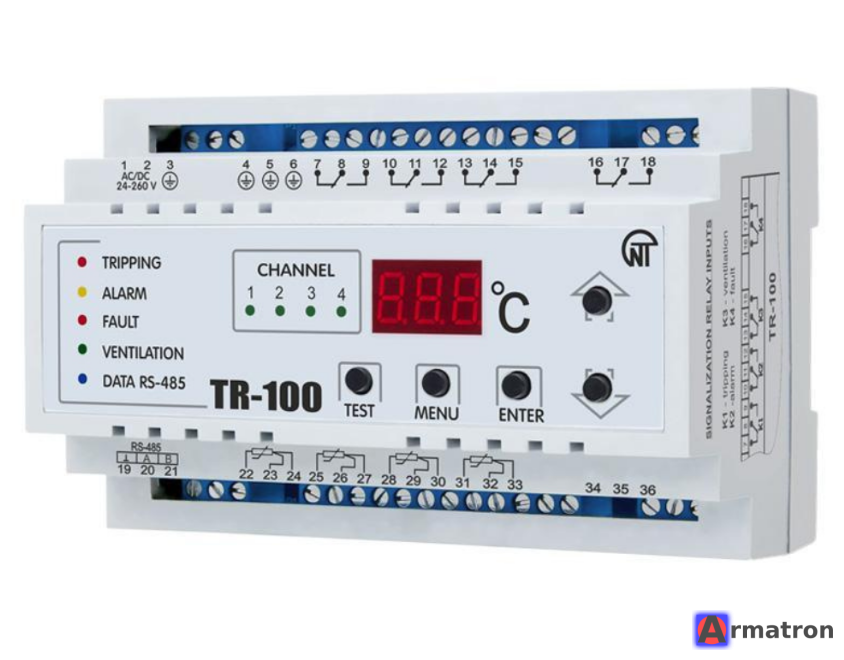

Цифровое температурное реле ТР-100 производства компании «Новатэк-Электро» — это специализированное устройство, предназначенное для измерения и контроля температуры по четырем независимым каналам.

В первую очередь оно разработано для защиты сухих трансформаторов, но также широко применяется для защиты двигателей, генераторов и другого ответственного оборудования.

Ниже приведено подробное описание устройства, его функций и характеристик.

1. Основное назначение

• Измерение температуры по 4 зонам (например, 3 фазы трансформатора + температура сердечника или окружающей среды).
• Управление системой охлаждения (включение вентиляторов).
• Выдача сигналов тревоги при перегреве.
• Аварийное отключение оборудования при критическом перегреве.

2. Ключевые функции

Устройство работает с датчиками температуры типа PT100 (платиновые термосопротивления).

• Индикация: Отображение текущей температуры по каждому из каналов на цифровом дисплее.
• Контроль обрыва/КЗ: Автоматическое определение неисправности датчиков (обрыв линии или короткое замыкание).
• Управление вентиляцией: Реле имеет выход для управления вентиляторами. Логика настраивается (при какой температуре включать/выключать).
• Сигнализация (ALARM): Срабатывает реле сигнализации при достижении порога предупреждения.
• Отключение (TRIP): Срабатывает реле отключения нагрузки при достижении критической температуры.

3. Технические характеристики

• Количество каналов измерения: 4.
• Тип датчиков: PT100 (2-х или 3-х проводная схема подключения).
• Диапазон измеряемых температур: от -40 до +240 °C.
• Напряжение питания: Универсальное (обычно 24–260В AC/DC), что позволяет питать его как от сети 220В, так и от оперативного тока подстанций.
• Выходные контакты: 4 реле:
  1. FAN (Вентиляторы).
  2. ALARM (Тревога).
  3. TRIP (Отключение).
  4. FAULT (Ошибка датчика/устройства).
• Интерфейс связи: RS-485 (протокол Modbus RTU). Это позволяет интегрировать реле в системы SCADA или подключать к ПК для настройки и мониторинга.

4. Особенности настройки и эксплуатации

• Программирование: Настройка порогов срабатывания (включение вентиляторов, тревога, отключение) осуществляется кнопками на лицевой панели или через ПК.
• Тест: Возможность проверки работоспособности вентиляторов и выходных реле в ручном режиме.
• Монтаж: Устройство обычно выполнено в корпусе для щитового монтажа (на панель шкафа), размер лицевой панели 96х96 мм.

5. Применение

Хотя основная ниша — это сухие трансформаторы (ТБН), ТР-100 также используют для:

• Крупных электродвигателей (контроль температуры обмоток и подшипников).
• Систем вытяжной вентиляции.
• Термокамер и печей (в пределах температурного диапазона датчика).

6. Программное обеспечение

Компания «Новатэк-Электро» предоставляет бесплатное ПО (Панель управления), которое через RS-485 позволяет:

• Видеть графики температуры в реальном времени.
• Сохранять настройки в файл.
• Вести журнал событий.

Резюме: ТР-100 — это надежный промышленный стандарт для защиты сухих трансформаторов на постсоветском пространстве. Оно сочетает в себе функции термометра, контроллера охлаждения и реле защиты.
