Дополнительная информация о продукте
EAN 6940408101319
UPC 040892996739
Товарный код 85371091
LKZ_FDB/ CatalogID ST9.72
Группа продуктов 9037
Код группы R132
Страна происхождения Китай
Общая информация

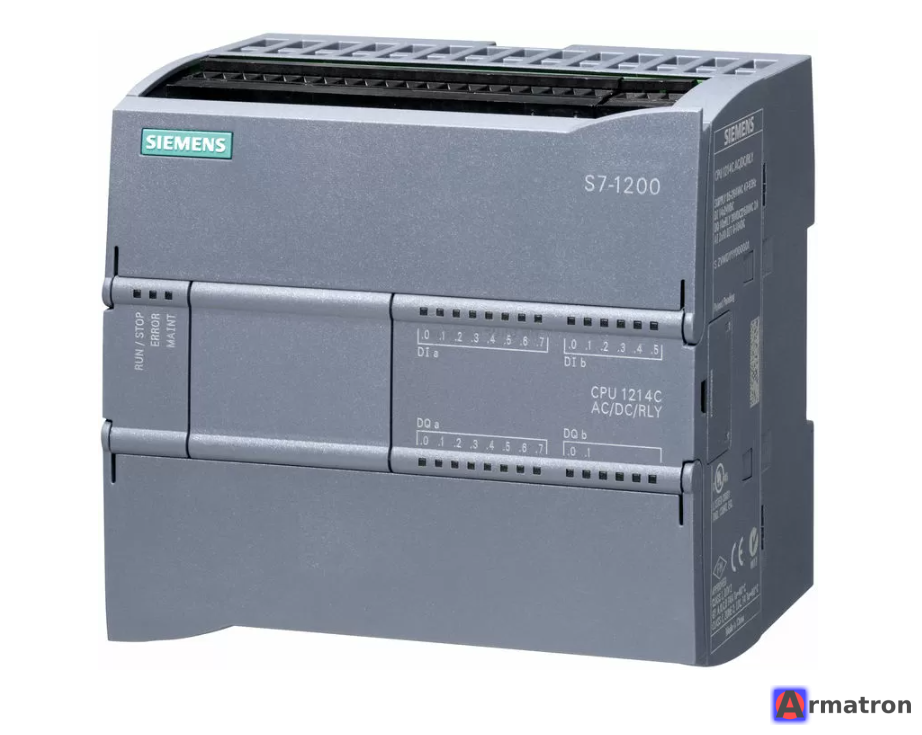

Обозначение типа продукта ЦП 1214C перем. ток/пост. ток/реле
Инженерное обеспечение с помощью
● пакета программного обеспечения для программирования не ниже версии STEP 7 V11 SP2
Напряжение питания
Номинальное значение (перем. ток)
● 120 В перем. тока Да
● 230 В перем. тока Да
Допустимый диапазон, нижний предел (перем. ток) 85 V
Допустимый диапазон, верхний предел (перем. ток) 264 V
Сетевая частота
● диапазон допустимых значений, нижний предел 47 Hz
● диапазон допустимых значений, верхний предел 63 Hz
Входной ток
Потребление тока (номинальное) 100 мА при 120 В перем. тока; 50 мА при 240 В перем. тока
Макс. ток включения 20 A; при 264 В
Выходной ток
для шины на задней стойке (5 В пост. тока), макс. 1 600 mA; макс. 5 В пост. тока для SM и CM
Питание датчика
Питание датчика 24 В
● 24 В Допустимый диапазон: от 20,4 до 28,8 В
Рассеиваемая мощность
Нормальная рассеиваемая мощность 14 W
Запоминающее устройство
Оперативное запоминающее устройство
● встроенный 75 kbyte
● расширяемое Нет
Память загрузки
● встроенный 4 Mbyte
Хранение в буфере
● есть Да; не требует обслуживания
● без АКБ Да
Время обработки ЦП
нормальное время операций побитовой обработки 0,085 μs; /инструкция
нормальное время операций со словами 1,7 μs; /инструкция
нормальное время выполнения операций с плавающей точкой 2,5 μs; /инструкция
Блоки ЦП
Число блоков (общее) Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено
Организационные блоки (OB)
● Макс. число Ограничение только посредством ОЗУ для кода
Области данных и их остаток
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 10 kbyte
Маркер
● Макс. число 8 kbyte; Размер области маркеров
Адресная область
Периферийная адресная область
● Вводы 1 024 byte
● Выводы 1 024 byte
Образ процесса
● Вводы, настраивается 1 kbyte
● Выводы, настраивается 1 kbyte
Конфигурация аппаратного обеспечения
Макс. число модулей на систему 3 коммуникационных модуля, 1 сигнальный слой, 8 сигнальных модулей
Время
Часы
● Аппаратные часы (часы реального времени) Да
● Время хранения в буфере 480 h; нормальная
● Макс. отклонение в день 60 с/месяц @ 25°C
Цифровые входы
Число входов 14; встроенный
● из них входы, используемые для технологических функций 6; HSC (высокоскоростной счетчик)
M/P-считывание Да
Число одновременно включаемых входов
Все монтажные положения
— до 40 °C, макс. 14
Входное напряжение
● Номинальное значение (пост. ток) 24 V
● для сигнала "0" 5 В пост. тока при 1 мА
● для сигнала "1" 15 В пост. тока при 2,5 мА
Входной ток
● для сигнала "1", тип. 1 mA
Задержка на входе (при номинальном значении входного напряжения) для стандартных входов
— параметрируемое 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс,
выбирается в 4 группах
— с "0" на "1", мин. 0,2 ms
— с "0" на "1", макс. 12,8 ms
для входов аварийной сигнализации
— параметрируемое Да
для счетчиков/технологических функций
— параметрируемое Да; Однофазное: 3 с 100 кГц и 3 с 30 кГц Дифференциальное: 3 с 80 кГц и 3 с 30 кГц
Длина провода
● экранированные, макс. 500 m; 50 м на технологические функции
● неэкранированные, макс. 300 m; Для технологических функций: Нет
Цифровые выводы
Вид выходов 10; Реле
Защита от короткого замыкания Нет; предусматривается снаружи
Коммутационная способность выходов
● при омической нагрузке, макс. 2 A
● при ламповой нагрузке, макс. 30 Вт при пост. токе, 200 Вт при перем. токе
Задержка на выходе при омической нагрузке
● с "0" на "1", макс. 10 ms; макс.
● с "1" на "0", макс. 10 ms; макс.
Частота коммутации
● импульсных выходов, при омической нагрузке, макс. 1 Hz
Релейные выходы
● Число релейных выходов 10
● Макс. число коммутационных циклов механический 10 млн, при номинальном напряжении нагрузки 100 000
Длина провода
● экранированные, макс. 500 m
● неэкранированные, макс. 150 m
Аналоговые вводы
Число аналоговых входов 2
Входные диапазоны
● Напряжение Да
Входные диапазоны (номинальные значения), напряжения
● от 0 до +10 В Да
● Сопротивление на входе (от 0 до 10 В) ≥ 100 кОм
Длина провода
● экранированные, макс. 100 m; скрученный и экранированный
Аналоговые выводы
Число аналоговых выходов 0
Формирование аналоговой величины для входов
Время интегрирования и преобразования/разрешение на канал
● Макс. разрешение с диапазоном перегрузки (бит со знаком) 10 bit
● Настраиваемое время интегрирования Да
● Время преобразования (на канал) 625 μs
Датчики
Подключаемые датчики
● 2-проводной датчик Да
1. интерфейс
Тип интерфейса PROFINET
Физические параметры Ethernet
гальванически развязанный Да
автоматическое определение скорости передачи данных Да
Автоматическое определение Да
Автоматическая коммутация Да
Функции
● Контроллер PROFINET IO Да
Протоколы
PROFINET IO Да
PROFIBUS Да
Интерфейс AS-Interface Да
Протоколы (Ethernet)
● TCP/IP Да
Открытая связь IE
● ISO-on-TCP (RFC1006) Да
Другие протоколы
● MODBUS Да
Функции связи
S7-связь
● поддерживается Да
● в качестве сервера Да
● в качестве клиента Да
Открытая связь IE
● TCP/IP Да
● UDP Да
Интернет-сервер
● поддерживается Да
● определенные пользователем сайты Да
Функции испытания и ввода в эксплуатацию
Состояние/управление
● Переменные состояние/управления Да
● Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Принудительное исполнение
● Принудительное исполнение Да
Диагностический буфер
● есть Да
Встроенные функции
Число счетчиков 6
Макс. частота счета (счетчик) 100 kHz
Частотомеры Да
Управляемое позиционирование Да
PID-регулятор Да
Число входов аварийной сигнализации 4
Гальваническая развязка
Гальваническая развязка цифровых вводов
● Гальваническая развязка цифровых вводов 500 В перем. тока в течение 1 минуты
● между каналами, в блоках для 1
Гальваническая развязка цифровых выводов
● Гальваническая развязка цифровых выводов
Реле
● между каналами Нет
● между каналами, в блоках для 2
Допустимая разность потенциалов между различными цепями 500 В пост. тока между 24 В и 5 В пост. тока
ЭМС
Отказоустойчивость к электростатическим разрядам
● Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2 Да
— Испытательное напряжение при разряде в воздухе 8 kV
— Испытательное напряжение при контактном разряде 6 kV
Отказоустойчивость к проводному возмущающему воздействию
● Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 Да
● Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 Да
Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения)
● на питающих линиях согласно IEC 61000-4-5 Да
Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями
● Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 Да
Излучение радиопомех согласно EN 55 011
● Класс граничных значений A, для применения в промышленных районах Да; Группа 1
● Класс граничных значений B, для применения в жилых районах Да; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011
Степень защиты и класс защиты
Степень защиты согласно EN 60529
● IP20 Да
Стандарты, допуски, сертификаты
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
cULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск для судостроения Да
Окружающие условия
Свободное падение
● Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
● мин. -20 °C
● макс. 60 °C
● Горизонтальное монтажное положение, мин. -20 °C
● Горизонтальное монтажное положение, макс. 60 °C
● Вертикальное монтажное положение, мин. -20 °C
● Вертикальное монтажное положение, макс. 50 °C
Температура окружающей среды при хранении/транспортировке
● мин. -40 °C
● макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
● Эксплуатация. мин. 795 hPa
● Эксплуатация, макс. 1 080 hPa
● Хранение/транспортировка, мин. 660 hPa
● Хранение/транспортировка, макс. 1 080 hPa
● Допустимая рабочая высота от -1000 до 2000 м
Относительная влажность воздуха
● Эксплуатация, макс. 95 %; без конденсации
Колебания
● Колебания 2 g (м/с²) настенный монтаж, 1 g (м/с²) установка на монтажную шину DIN
● Эксплуатация, испытания согласно IEC 60068-2-6 Да
Импульсное испытание
● испытания согласно IEC 60068-2-27 Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс
Концентрация вредных веществ
● SO2 при отн. влажности < 60% без конденсации S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Проектирование
Программирование
Язык программирования
— KOP Да
— FUP Да
— SCL Да
Контроль времени цикла
● настраивается Да
Размеры
Ширина 110 mm
Высота 100 mm
Глубина 75 mm
Массы
Масса, прибл. 455 g
