Этот технический запрос описывает конкретную деталь трубопровода — тройник переходной, изготовленный по американским стандартам.
Ниже приводится подробная расшифровка всех характеристик данного изделия:

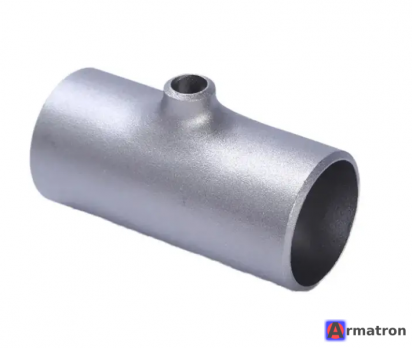

1. Наименование: Тройник переходной (Reducing Tee)
Это деталь, предназначенная для разветвления трубопровода, где диаметр ответвления (горловины) меньше диаметра основной магистрали.
2. Типоразмер: 2" x 1" (NPS)
- 2" (DN 50): Номинальный диаметр основного прохода. Внешний диаметр составляет 60,3 мм.
- 1" (DN 25): Номинальный диаметр ответвления. Внешний диаметр составляет 33,4 мм.
3. Толщина стенки: SCH 160S
Schedule 160S — категория толщины стенки для высокого давления. Буква «S» в конце означает, что стандарт соответствует нержавеющей стали (Stainless Steel).
- Для 2 дюймов: толщина стенки примерно 8,74 мм.
-
Для 1 дюйма: толщина стенки примерно 6,35 мм.
Это толстостенная деталь, предназначенная для работы в системах с экстремально высоким давлением.
4. Стандарт материала и изготовления: ASTM A403
Это стандарт на кованые/деформируемые фитинги из аустенитной нержавеющей стали для трубопроводов высокого давления.
5. Марка стали: WP304L-S
- WP: Кованая труба (кованый/деформируемый фитинг под сварку встык).
- 304L: Низкоуглеродистая версия нержавеющей стали марки 304 (аналог по ГОСТ — 03Х18Н11). Буква L (Low carbon) означает повышенную устойчивость к межкристаллитной коррозии после сварки.
- S: Означает бесшовный (Seamless). Деталь изготовлена из бесшовной трубы или поковки, что обеспечивает максимальную надежность и отсутствие сварных швов в конструкции самого тройника.
Применение:
Такие тройники используются в:
- Нефтегазовой и нефтехимической промышленности.
- Системах с агрессивными средами.
- Трубопроводах высокого давления (благодаря классу прочности 160).
- Криогенной технике.
Способ монтажа: Сварка встык (Butt Weld).
- Производитель Austria
