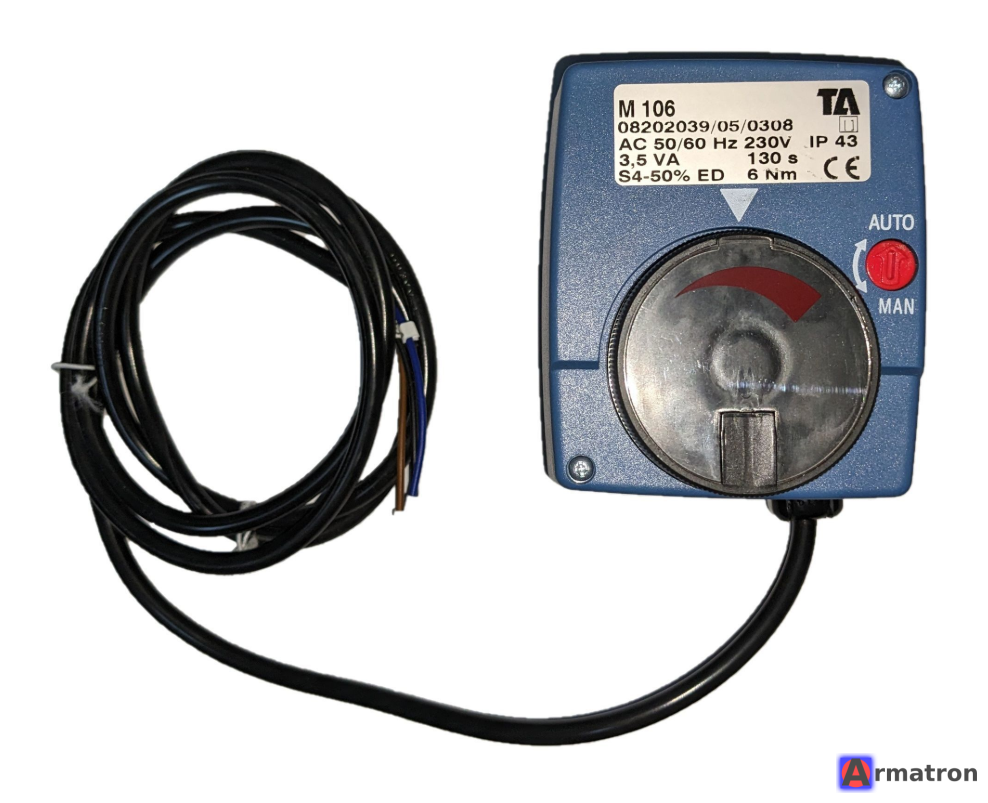

Трехпозиционный электропривод M106 230V 65-106-001 IMI TA

IMI TA M106 (артикул 65-106-001) — это компактный электромеханический привод, предназначенный для управления регулирующими клапанами в системах отопления, вентиляции и кондиционирования (HVAC).

Этот привод производится компанией IMI Hydronic Engineering (ранее известной как Tour & Andersson — TA).

Основные характеристики модели 65-106-001:

1. Тип управления: 3-позиционное (трехточечное). Это означает, что привод может открывать клапан, закрывать его или останавливаться в любом промежуточном положении в зависимости от сигнала контроллера.
2. Напряжение питания: 230 В переменного тока (AC), 50/60 Гц.
3. Усилие закрытия: 120 Н. Этого достаточно для работы с небольшими регулирующими клапанами.
4. Ход штока: Максимально 4,7 мм.
5. Скорость перемещения: Примерно 20 с/мм (полный ход занимает около 90–100 секунд).
6. Присоединение к клапану: Резьбовая гайка M30x1.5 (стандарт для большинства клапанов IMI Heimeier и многих других европейских брендов).
7. Класс защиты: IP43.
8. Кабель: Обычно поставляется с несъемным кабелем (длиной 1, 2 или 5 метров в зависимости от комплектации, стандартно 1 м).

Назначение и применение:

Модель M106 разработана специально для работы с клапанами малого диаметра (DN 15–25), такими как:

• TBV-C (балансировочные клапаны для оконечных устройств).
• Термостатические клапаны для радиаторов.
• Клапаны для систем «теплый пол» или фанкойлов.

Особенности:

• Автоматическая адаптация хода: При установке привод сам определяет крайние положения клапана (самонастройка).
• Светодиодная индикация: На корпусе обычно есть индикатор состояния (работа, достижение конечного положения).
• Ручное управление: Возможность ручного открытия/закрытия клапана (с помощью шестигранного ключа).
• Бесшумность: Работает очень тихо, что важно для жилых помещений и офисов.

Схема подключения (стандартная для 3-точечных 230В):

• Синий провод: Нейтраль (N).
• Коричневый провод: Фаза на открытие (L1).
• Черный провод: Фаза на закрытие (L2).
  (Внимание: всегда проверяйте схему в инструкции, идущей в комплекте с конкретным серийным номером!)

Преимущества:

• Высокая надежность (IMI TA — один из мировых лидеров в балансировке и регулировании).
• Компактные размеры, позволяющие устанавливать его в ограниченном пространстве (например, внутри шкафов для фанкойлов).
• Не требует обслуживания.
