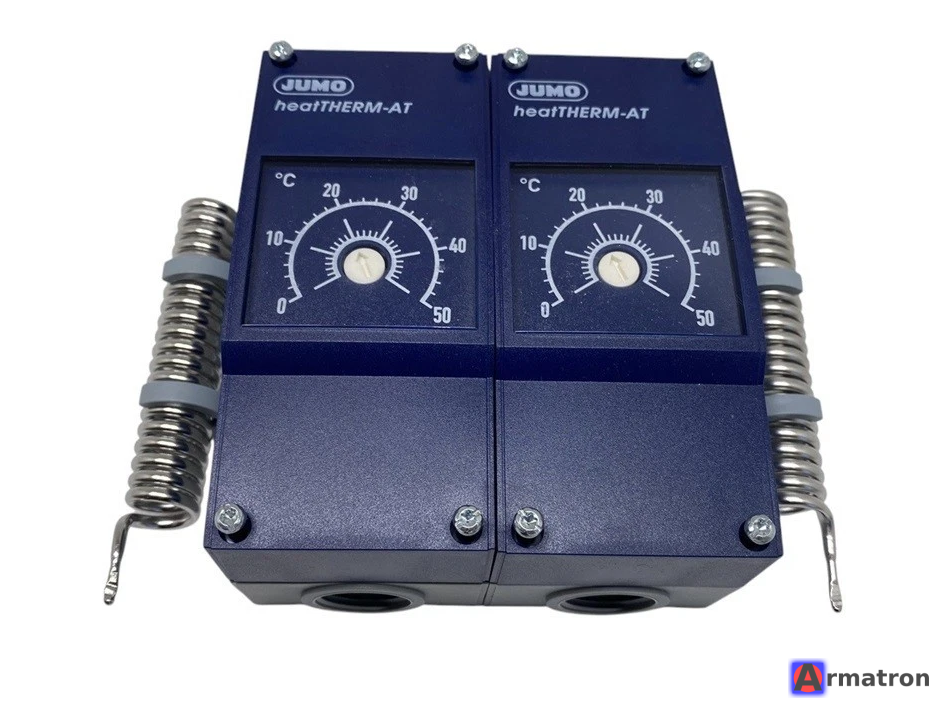

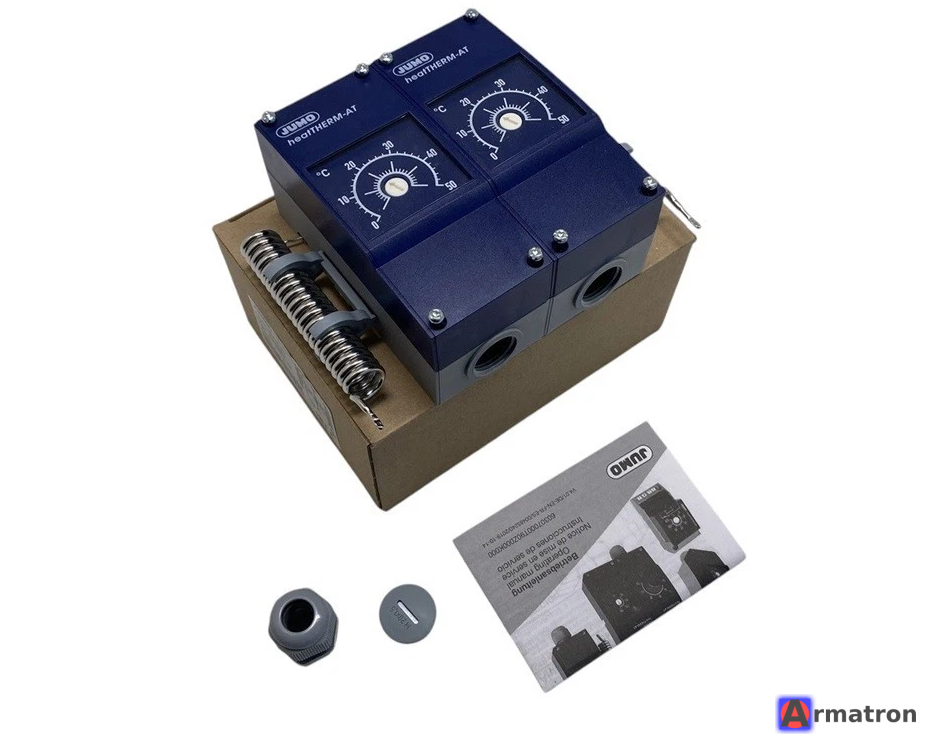

Термостат наружного монтажа heatTHERM-AT 603070/0202-6 0+50 Jumo

JUMO heatTHERM-AT (Тип 603070) — это надежный накладной (настенный) термостат промышленного исполнения.

Код 603070/0202-6 расшифровывается следующим образом (на основе стандартной номенклатуры JUMO):

Расшифровка маркировки

• 603070: Серия heatTHERM-AT. Это накладной термостат в ударопрочном корпусе.
• 0202: Функционал — TW (Температурное реле / Temperature Monitor).
  • Это означает, что устройство работает как обычный термостат: при достижении заданной температуры оно переключает контакты, а при понижении температуры (с учетом гистерезиса) — возвращается в исходное состояние автоматически.
• -6: Обычно указывает на конструктивное исполнение датчика или диапазон (часто это дистанционный датчик с капилляром или жесткий стержень, зависит от следующих цифр в полном заказном коде).

Основные технические характеристики

• Тип контактов: Микропереключатель с защелкивающимся механизмом (SPDT — один переключающий контакт).
• Коммутационная способность: Обычно 16 А при 230 В переменного тока (для резистивной нагрузки). Это позволяет подключать мощные ТЭНы или насосы напрямую.
• Подключение: Технология «Push-In» (пружинные клеммы). Это позволяет подключать провода без инструментов, просто вставляя их в зажим.
• Степень защиты: Обычно IP54 (защита от пыли и брызг воды), что позволяет использовать его во влажных помещениях и котельных.
• Регулировка: Температура задается вращением диска (может быть внутри корпуса или снаружи, в зависимости от модификации).

Применение

Данная модель чаще всего используется для:

1. Управления насосами отопления.
2. Защиты от замерзания.
3. Управления горелками или электронагревателями.
4. Общего контроля температуры в системах вентиляции и кондиционирования.

Схема подключения (Стандартная для TW)

На клеммной колодке обычно три контакта:

• Клемма P (или 1): Общий вход (фаза).
• Клемма 2: Нормально замкнутый контакт (NC). Размыкается при нагреве (отключает нагрев).
• Клемма 4: Нормально разомкнутый контакт (NO). Замыкается при нагреве (включает охлаждение или сигнализацию).

(Обязательно сверьтесь со схемой на внутренней стороне крышки вашего устройства).

Где найти точный диапазон температур?

Цифры /0202-6 — это только часть кода. Полный диапазон регулирования (например, 0...120°C или 20...90°C) и длина капилляра указаны в полном заказном коде на шильдике (наклейке) самого прибора.

Если вам нужна инструкция (Data Sheet) в PDF:
Ищите в Google по запросу: "JUMO data sheet 603070". Документ называется T 603070.
