Термостат для защиты от замерзания JTF/E-30 FuehlerSysteme eNET International GmbH

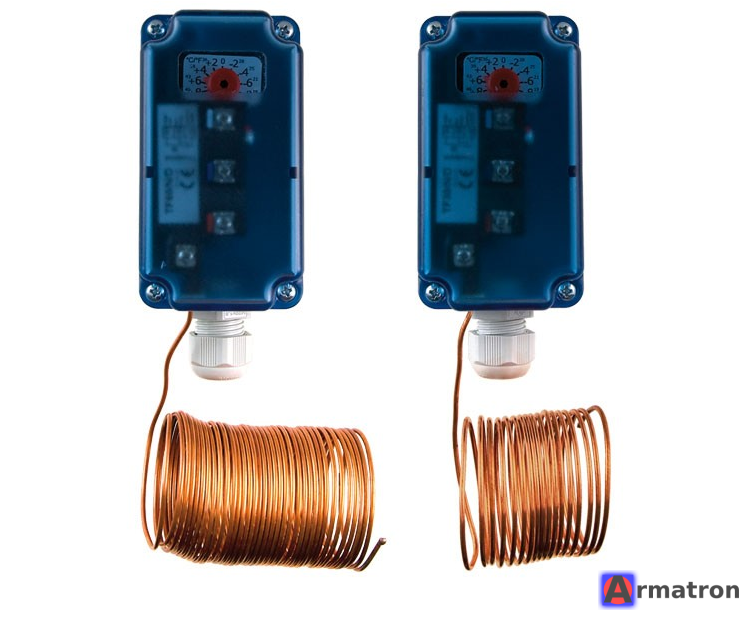

JTF/E-30 от FuehlerSysteme eNET International GmbH — это капиллярный термостат (реле) защиты от замерзания. Он используется в системах вентиляции и кондиционирования воздуха для предотвращения замерзания водяных теплообменников (калориферов).

Ниже приведена подробная информация об этом устройстве:

Основные характеристики

• Производитель: FuehlerSysteme eNET International GmbH (Германия).
• Тип устройства: Механический капиллярный термостат.
• Модель: JTF/E-30 (буква E обычно означает внешнюю настройку уставки, цифра 30 указывает на длину капилляра).
• Длина капилляра: 3 метра (300 см).
• Диапазон настройки температуры: Обычно от -10°C до +15°C (заводская уставка часто стоит на +5°C).
• Тип сброса: Автоматический (при повышении температуры выше уставки контакты возвращаются в исходное положение). Если бы в названии была буква «R» или «M», это означало бы ручной сброс.
• Выходной сигнал: Переключающий контакт (SPDT) — беспотенциальное реле.
• Коммутационная способность: Обычно 10 А или 15 А при 250 В переменного тока.
• Класс защиты корпуса: IP65 (пыленепроницаемый, защита от струй воды), что позволяет устанавливать его в технических помещениях.

Принцип работы

Термостат оснащен медным капилляром, заполненным газом. Капилляр устанавливается по площади теплообменника. Особенность этого термостата в том, что он срабатывает на самом холодном участке капилляра (обычно достаточно, чтобы всего 30 см трубки охладились ниже заданной температуры).

При падении температуры ниже установленного значения (угроза замерзания):

1. Реле размыкает/замыкает контакты.
2. Система автоматики выполняет защитные действия (например: выключает приточный вентилятор, закрывает воздушную заслонку, открывает клапан подачи горячей воды на 100 %, включает аварийную сигнализацию).

Особенности монтажа (JTF/E-30)

1. Капилляр: Должен быть равномерно распределен по площади теплообменника со стороны выхода воздуха (в теплом потоке) или со стороны входа (в зависимости от стратегии защиты, но чаще сразу за водяным калорифером).
2. Укладка: Капилляр укладывается «змейкой» с помощью специальных монтажных скоб (обычно идут в комплекте или приобретаются отдельно).
3. Радиус изгиба: При монтаже важно не перегибать капилляр (минимальный радиус изгиба обычно составляет около 20 мм), чтобы не повредить газонаполненную трубку.

Расшифровка маркировки

• JTF: Серия термостатов для защиты от замерзания (Frostschutzthermostat).
• E: Внешняя настройка — ручка для настройки температуры находится снаружи корпуса (удобно регулировать, не вскрывая крышку). Если бы было I, ручка находилась бы внутри.
• 30: Длина чувствительного элемента — 3,0 метра (подходит для воздуховодов среднего сечения).

Где применяется

• Приточные вентиляционные установки.
• Системы кондиционирования.
• Мониторинг температуры в каналах.

Если вам нужна схема подключения или инструкция по установке, рекомендуем обратиться к техническому паспорту (datasheet) конкретно для серии JTF от FuehlerSysteme, так как цветовая маркировка проводов может отличаться.

• Техническое описание
