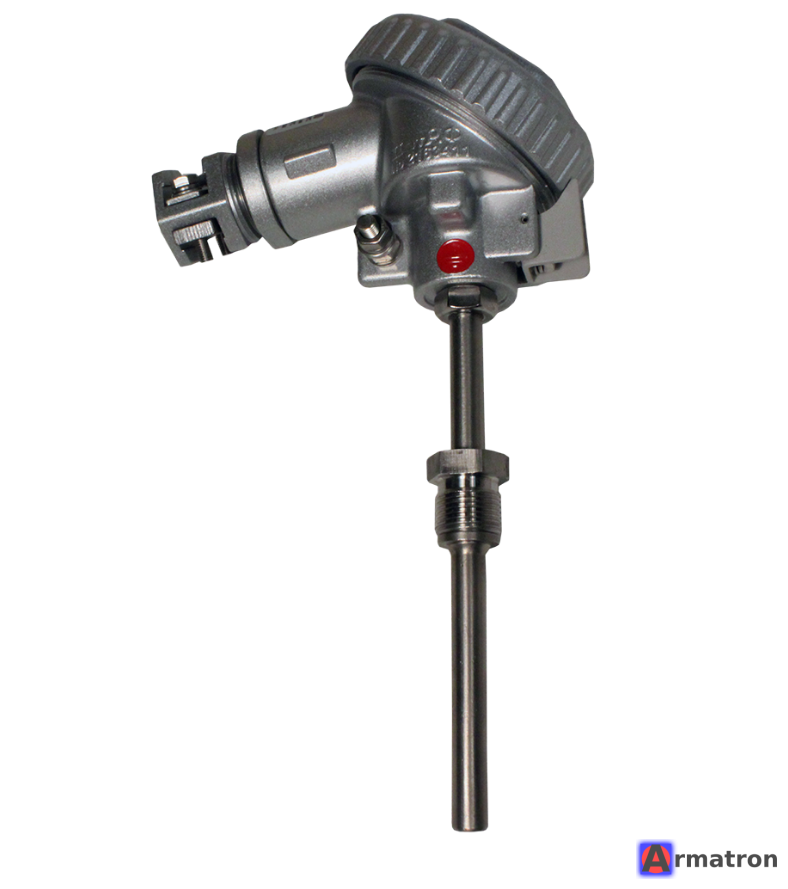

Термопреобразователь сопротивления ТСПУ 014.57 0+150 4-20мА 160мм ЗАО СКБ Термоприбор

Это техническое описание на конкретную модель датчика температуры производства ЗАО «СКБ «Термоприбор».

Ниже приведена полная расшифровка маркировки и технические характеристики указанного вами прибора:

ТСПУ 014.57 0+150 4-20мА 160мм

Общее описание:
Это термопреобразователь сопротивления платиновый с унифицированным выходным сигналом (датчик температуры со встроенным нормирующим преобразователем). Он преобразует измеренную температуру в стандартный токовый сигнал, что позволяет передавать данные на большие расстояния без помех.

Расшифровка маркировки:

• ТСПУ: ТермоПреобразователь Сопротивления с Унифицированным выходным сигналом (в головке датчика встроена электронная «таблетка»-трансмиттер).
• 014: Номер базовой модели (серии) по каталогу СКБ «Термоприбор».
• 57: Код конструктивного исполнения (определяет тип клеммной головки, вид штуцера и диаметр арматуры). Обычно для этой серии это подвижный или неподвижный штуцер М20х1.5 (нужно уточнять по чертежу конкретного года выпуска, чаще всего исп. 57 — это штуцер М20х1.5).
• 0+150: Диапазон измеряемых температур (настроенный диапазон преобразователя).
  • 0 °C соответствует току 4 мА.
  • +150 °C соответствует току 20 мА.
• 4-20 мА: Тип выходного сигнала (двухпроводная токовая петля).
• 160 мм: Длина монтажной (погружной) части.

Технические характеристики:

1. Тип чувствительного элемента: Платиновый (Pt100 / 100П).
2. Выходной сигнал: Постоянный ток 4...20 мА (линейная зависимость от температуры).
3. Схема подключения: 2-х проводная (сигнал и питание идут по одной паре проводов).
4. Напряжение питания: Обычно от 12 до 36 В постоянного тока (номинальное 24 В или 36 В).
5. Предел допускаемой основной погрешности: Обычно для таких датчиков составляет ±0.25% или ±0.5% от диапазона измерения (зависит от класса точности, который не указан в вашей строке, но чаще всего это 0.5%).
6. Материал защитной арматуры: Нержавеющая сталь 12Х18Н10Т.
7. Диаметр защитной арматуры: Обычно 8 мм или 10 мм (стандарт для мод. 014).
8. Крепление: Резьбовой штуцер (стандартно М20х1.5).
9. Степень защиты корпуса (головки): IP54 или IP65 (влагозащищенная).
10. Температура окружающей среды (для головки): -40...+70 °C (электроника не должна перегреваться).

Применение:

Данный датчик используется в системах автоматического регулирования и управления технологическими процессами (АСУ ТП) в:

• Энергетике;
• Химической промышленности;
• ЖКХ (системы отопления, ГВС);
• Пищевой промышленности.

Как подключать:

• Клемма (+): Подключается к «плюсу» источника питания (обычно через контроллер).
• Клемма (-): Подключается к входу измерительного прибора/контроллера.

Если вам нужно заказать этот прибор или найти ему замену, этих данных достаточно для формирования заявки любому поставщику КИПиА.
