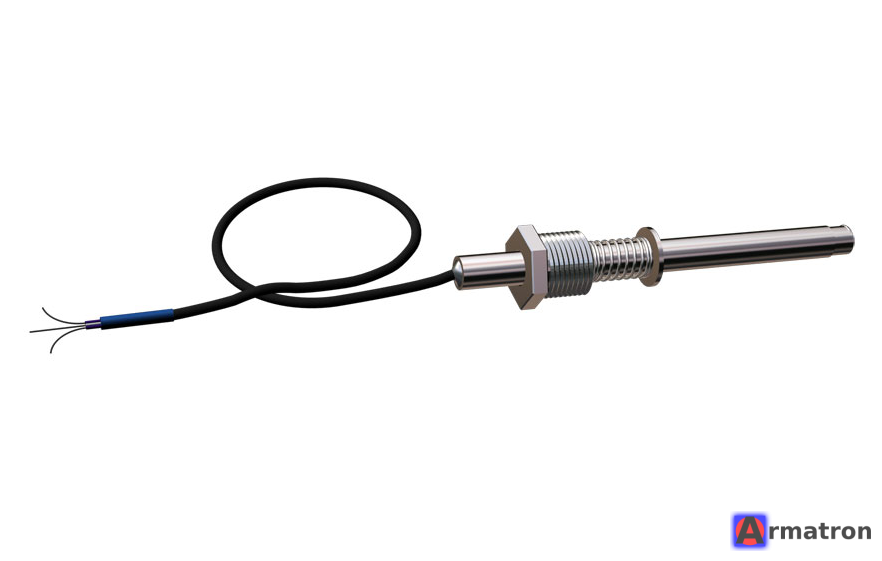

Термометр сопротивления ТСПТ Exi303-060-Pt100-B3-C10-10-60/10000 -50...200 ПК ТЕСЕЙ

Это расшифровка маркировки платинового термометра сопротивления производства компании ПК «ТЕСЕЙ» (г. Обнинск). Данный прибор предназначен для высокоточного измерения температуры в промышленных условиях, в том числе во взрывоопасных зонах.

Расшифровка модификации: ТСПТ Exi303-060-Pt100-B3-C10-10-60/10000

1. ТСПТ — платиновый технический термометр сопротивления.
2. Exi — вид взрывозащиты: «искробезопасная электрическая цепь» (i). Позволяет использовать датчик во взрывоопасных зонах при наличии искрозащиты.
3. 303 — модель конструктивного исполнения. Как правило, это модификация с выносным кабелем (без клеммной головки) и защитной гильзой.
4. 0 - узел коммутации, свободные концы 50мм, IP65
5. 60 — многожильный провод, изоляция фторопласт, экран фторопласт, экран провода изолирован от корпуса датчика и не имеет вывода.
6. Pt100 — тип чувствительного элемента. Сопротивление составляет 100 Ом при 0 °C. Альфа = 0,00385 ∘C−1∘C−1 (европейский стандарт).
7. B — класс допуска (точности). Класс B имеет погрешность ±(0,3+0,005∣t∣)±(0,3+0,005∣t∣) °C.
8. 3 — Схема подключения: трехпроводная. Позволяет компенсировать сопротивление соединительных проводов.
9. C10 — Материал защитной арматуры. Обычно это сталь 12Х18Н10Т (коррозионностойкая, жаропрочная).
10. 10 — Диаметр защитной арматуры (монтажной части), мм.
11. 60 — Длина монтажной части (LL), мм.
12. 10000 — Длина удлинительного кабеля (ll), мм. В данном случае — 10 метров.
13. -50...200 — Диапазон измеряемых температур в градусах Цельсия.

Основные характеристики:

• Тип датчика: платиновый терморезистор.
• Диапазон: от -50 до +200 °C.
• Длина погружной части: 60 мм (короткий датчик, подходит для труб малого диаметра или емкостей).
• Кабель: длинный (10 метров), что удобно, если вторичный прибор или контроллер находится далеко от места замера.
• Особенность: наличие взрывозащиты Exi, что требует подключения через сертифицированный искробезопасный барьер.

Применение:

Используется в химической, нефтегазовой, пищевой промышленности и энергетике для контроля температуры жидкостей, газов и поверхностей в условиях, где возможно образование взрывоопасных смесей.

Если вам нужно подобрать аналог или уточнить схему подключения, обращайтесь!
