Термометр сопротивления ТСПТ 204-066-100П-В2-С10-6-60/1000 -50...150 ПК ТЕСЕЙ

Это расшифровка маркировки платинового термометра сопротивления производства компании ПК «ТЕСЕЙ» (г. Обнинск).

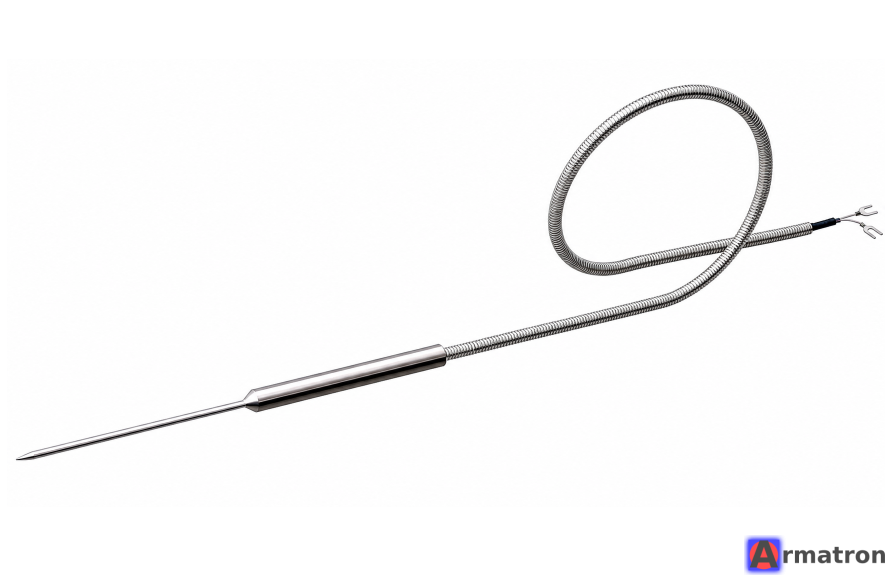

Данная модель представляет собой датчик температуры с кабельным выводом, предназначенный для измерения температуры в промышленности.

Расшифровка кода: ТСПТ 204-066-100П-В2-С10-6-60/1000 -50...150 ПК

1. ТСПТ — Термопреобразователь Сопротивления Платиновый Технический.
2. 204 — Модель датчика. 200-я серия у «Тесей» обычно означает датчики с кабельным выводом (без массивной клеммной головки).
3. 066 — Конструктивное исполнение (конкретный вид крепления, наличие штуцера или тип защитной оболочки).
4. 100П — Номинальная статическая характеристика (НСХ). Сопротивление при 0°С составляет 100 Ом. Материал — платина. (Коэффициент α=0,00391α=0,00391 °C⁻¹).
5. В — Класс допуска (точности). Класс «В» является стандартным промышленным классом (погрешность ±(0,3+0,005∣t∣)±(0,3+0,005∣t∣)).
6. 2 — Схема подключения. 2-проводная схема.
   • Примечание: 2-проводная схема удобна, но не компенсирует сопротивление проводов, что может давать погрешность при большой длине кабеля.
7. С10 — Материал защитной арматуры. Обычно это сталь 12Х18Н10Т (коррозионно-стойкая, нержавеющая сталь).
8. 6 — Диаметр защитной арматуры (монтажной части) в мм.
9. 60 — Длина погружной (монтажной) части (LL) в мм. Это короткий датчик, подходящий для неглубоких каналов или трубок.
10. 1000 — Длина удлинительного кабеля в мм (т.е. 1 метр).
11. -50...150 — Диапазон измеряемых температур в градусах Цельсия.
12. ПК — Тип кабеля. Обычно расшифровывается как провод с изоляцией из силикона (кремнийорганическая резина), который выдерживает указанный диапазон температур.

Основные технические характеристики:

• Тип чувствительного элемента: Платиновый напыленный резистор.
• Среда измерения: Жидкости, газы, поверхности твердых тел (в зависимости от способа монтажа), неагрессивные к стали 12Х18Н10Т.
• Межповерочный интервал: Обычно 2 года (уточняется в паспорте).
• Производитель: ПК «ТЕСЕЙ», Россия.

На что обратить внимание:

• 2-проводная схема: Поскольку у вас 2 провода, сопротивление метрового кабеля будет прибавляться к показаниям датчика. Для 100-омного датчика это может дать небольшое завышение температуры (около 0.2-0.5°C в зависимости от сечения жил). Если требуется высокая точность, лучше использовать 3- или 4-проводную схему.
• Монтаж: Длина всего 60 мм. Убедитесь, что чувствительный элемент (находящийся на кончике) полностью погружен в измеряемую среду для исключения теплопотерь по арматуре.
