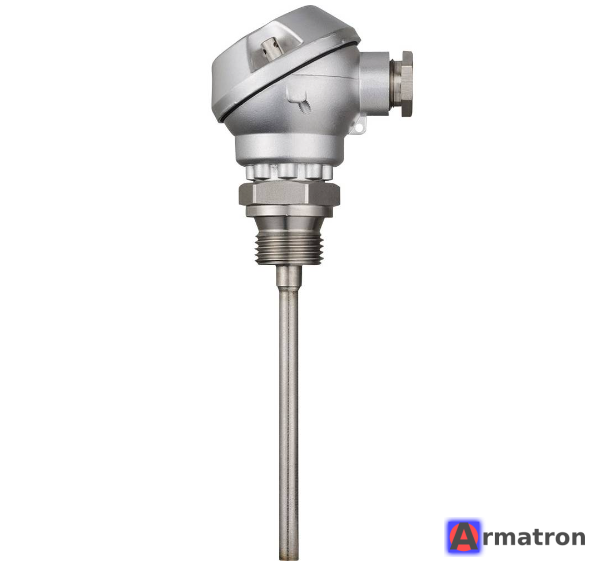

Термометр сопротивления 902030/10-380-1003-1-8-150-104/330 Jumo

Это артикул промышленного платинового термометра сопротивления производства немецкой компании JUMO.

Ниже приведена расшифровка каждой части кода в соответствии с номенклатурой JUMO:

Расшифровка кода: 902030/10-380-1003-1-8-150-104/330

1. 902030: Базовый тип. Ввинчиваемый термометр сопротивления с соединительной головкой (форма B).
2. 10: Исполнение. Обычно означает стандартную защитную арматуру (прямую).
3. 380: Материал защитной трубки. В данном случае это нержавеющая сталь (часто 1.4571 / AISI 316Ti).
4. 1003: Измерительный элемент.
   • 1 — 1 датчик.
   • 003 — тип Pt100 (сопротивление 100 Ом при 0 °C).
   • Схема подключения: 3-проводная (типично для кода 1003).
5. 1: Класс точности. Класс B (согласно DIN EN 60751). Допуск: ±(0,3 + 0,005|t|) °C.
6. 8: Диаметр защитной трубки (DD) = 8 мм.
7. 150: Монтажная длина (ELEL) = 150 мм.
8. 104: Резьбовое соединение (технологическое). G 1/2 (трубная цилиндрическая резьба).
9. /330: Дополнительная комплектация. Код 330 обычно указывает на тип клеммной головки — BUZ (алюминиевая головка с откидной крышкой).

Итоговые характеристики:

• Тип сенсора: Pt100 (1 шт.).
• Схема: 3-проводная.
• Диапазон температур: Обычно от -50 до +400 °C (стандарт для таких гильз), но точный предел зависит от материалов.
• Размеры: Диаметр 8 мм, длина погружной части 150 мм.
• Монтаж: Резьба G 1/2".
• Корпус: Промышленная алюминиевая головка.

Применение:

Этот термометр является стандартным промышленным решением для измерения температуры жидкостей и газов в трубопроводах, резервуарах и климатических установках. Благодаря трехпроводной схеме он компенсирует сопротивление проводов, что делает измерения более точными при удаленном расположении прибора.
