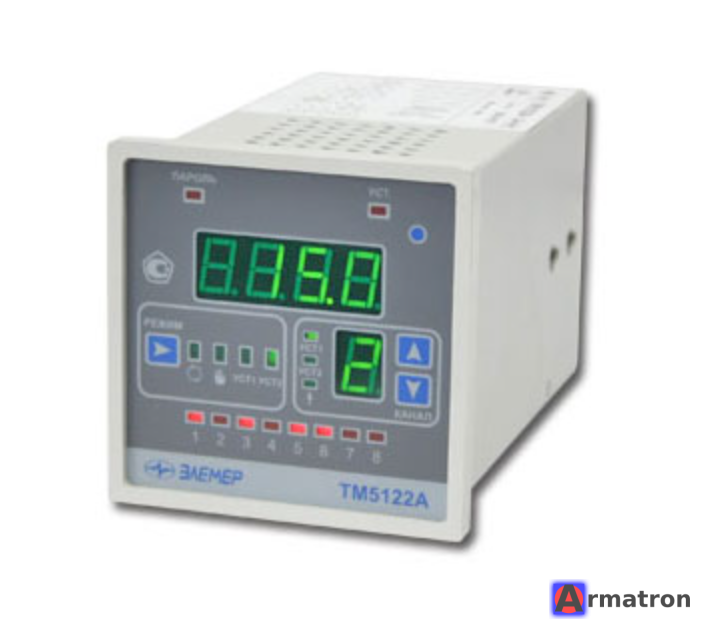

Термометр многоканальный ТМ 5122 Элемер

ТМ 5122 производства НПП «ЭЛЕМЕР» — это прецизионный многоканальный термометр (измеритель-регистратор), предназначенный для точных измерений температуры и других физических величин, а также для их регистрации и хранения.

Это устройство часто используется как в промышленных условиях, так и в лабораториях в качестве эталонного средства измерений.

Вот основные характеристики и особенности ТМ 5122:

1. Назначение

• Измерение сигналов от термопреобразователей сопротивления (ТС), термопар (ТП), а также унифицированных сигналов тока и напряжения.
• Регистрация
• Использование в качестве рабочего эталона при поверке датчиков температуры (в комплекте с калибраторами температуры).

2. Основные технические характеристики

• Количество каналов: Обычно выпускается в модификациях на 8 или 16 измерительных каналов.
• Типы входных сигналов (универсальные входы):
  • Терморезисторы (Pt, П, М,
  • Термопары (K, J, S, B, R, T, N, L, A-1, A-2, A-3).
  • Ток (0...5, 0...20, 4...20 мА).
  • Напряжение (-100...+100 мВ, 0...1
  • Омметры (измерение сопротивления).
• Точность: Высокий класс точности. Для некоторых диапазонов основная приведенная погрешность может составлять ±0,02 % или ±0,05 %. Разрешающая способность
• Гальваническая развязка: Каналы изолированы друг от друга, от корпуса и от цепей питания, что

3. Функциональные возможности

• Индикация: Большой графический ЖК-дисплей (часто с сенсорным управлением или кнопками), отображающий данные в виде цифр, графиков (трендов) или гистограмм.
• Архивирование: Встроенная память (флэш) для записи измерений. Данные можно перенести на ПК через USB-накопитель или напрямую по интерфейсу.
• Математическая обработка: Вычисление среднего значения, разности температур, определение минимума и максимума, скорости изменения температуры.
• Интерфейсы:
  • RS-232 / RS-485 (протокол Modbus RTU).
  • USB (хост и устройство).
  • Ethernet (опционально).
• Сигнализация: наличие релейных выходов (установок) для управления внешними устройствами или сигнализации о выходе параметров за пределы нормы.

4. Конструкция и питание

• Исполнение: Может быть щитовым (для монтажа в шкаф) или настольным/лабораторным (в переносном корпусе с ручкой).
• Питание: Универсальное (~220 В или =24 В), встроенный блок питания для датчиков (24 В) во многих модификациях.
• Взрывозащита: Существуют версии с искробезопасными цепями (Exia) для работы во взрывоопасных зонах.

5. Сферы применения

• Метрология: Аттестация климатических камер, сушильных шкафов, печей; поверка рабочих датчиков температуры методом сличений.
• Энергетика: Мониторинг температурных полей турбин, котлов.
• Химическая и нефтегазовая промышленность: Контроль ответственных технологических процессов.
• Металлургия: Термическая обработка металлов (контроль равномерности нагрева).

Где найти документацию?

Поскольку прибор является средством измерения, он внесен в Госреестр СИ РФ. Полное руководство по эксплуатации, методику поверки и карту заказа можно найти на официальном сайте завода НПП «ЭЛЕМЕР».

Если вас интересует конкретная конфигурация или вам нужна помощь в расшифровке кода заказа (например, выбор типа датчиков или длины погружной части), уточните детали.
