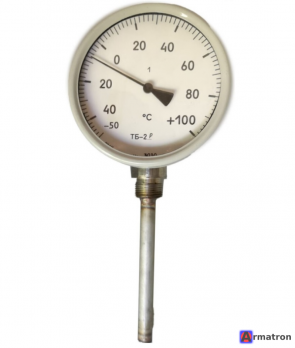

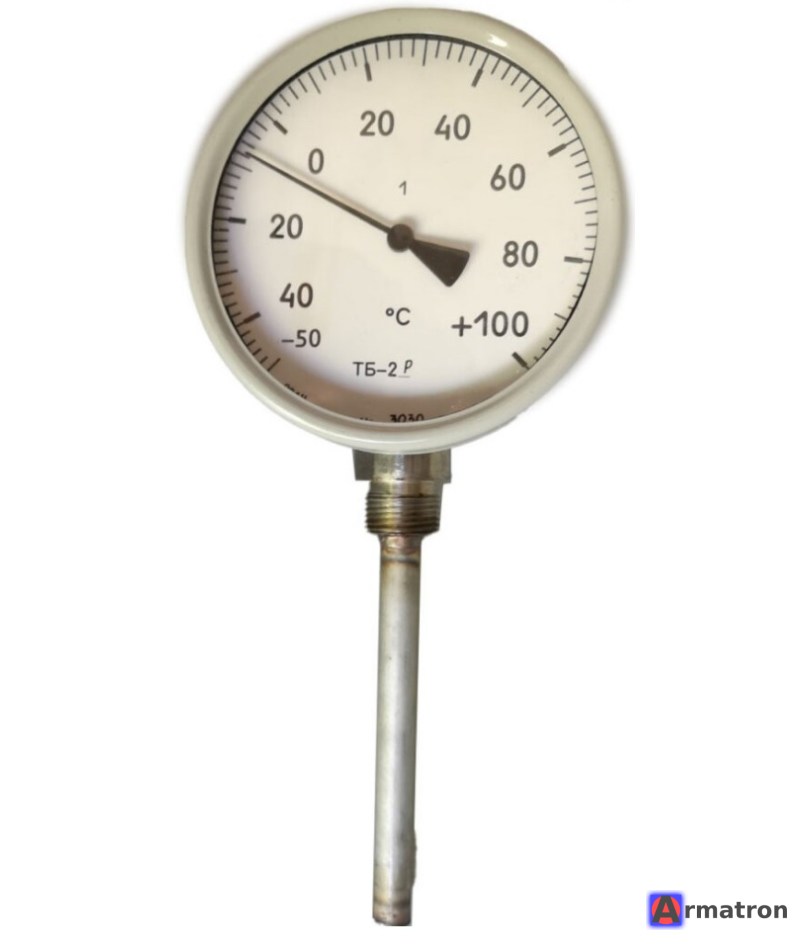

Это техническая спецификация (маркировка) промышленного биметаллического термометра.
Ниже приведена подробная расшифровка характеристик данного прибора:
1. Расшифровка маркировки
- ТБ (Термометр Биметаллический): Прибор для измерения температуры, принцип действия которого основан на расширении и деформации биметаллической пружины.
- 2 (ТБ-2): Типоразмер корпуса. Обычно цифра «2» в номенклатуре советских/российских производителей (например, Физтех, Стеклоприбор) обозначает диаметр циферблата 63 мм или 100 мм (чаще 100 мм, но лучше уточнить у конкретного поставщика, так как стандарты могут отличаться).
-
Р (Радиальный): Тип присоединения. Шток (щуп) выходит снизу корпуса (перпендикулярно оси циферблата).
- Для справки: если бы стояла буква «Т» (Торцевой/Аксиальный), шток выходил бы сзади.
- 0-100: Диапазон измерения температуры от 0 до +100 °C.
- L160: Длина погружной части (штока/гильзы) составляет 160 мм.
- M20x1,5: Присоединительная резьба на штуцере — метрическая, диаметром 20 мм с шагом 1,5 мм.
-
IP54: Степень защиты корпуса (пылевлагозащита):
- 5: Защита от пыли (частичная, не нарушающая работу).
- 4: Защита от брызг воды, падающих в любом направлении.
2. Сфера применения
Такие термометры широко используются в системах:
- Отопления (ЦТП, ИТП, котельные).
- Водоснабжения (ГВС, ХВС).
- Вентиляции и кондиционирования.
- Общепромышленного назначения (для измерения температуры жидких и газообразных сред, не агрессивных к материалу штока — обычно это латунь или нержавеющая сталь).
3. Рекомендации по установке
Для монтажа таких термометров в трубопровод часто используется защитная гильза.
- Если гильза идет в комплекте: Убедитесь, что длина L160 указана с учетом гильзы.
- Если гильзы нет: Термометр можно вкручивать напрямую, если давление в системе не превышает допустимое (обычно до 6–10 МПа без гильзы, но зависит от производителя), однако использование гильзы позволяет менять прибор без слива жидкости из системы.
Резюме для заказа/покупки:
Вам нужен: Термометр биметаллический радиальный, диаметр корпуса (уточнить: 63 или 100 мм), диапазон 0...+100°С, длина штока 160 мм, резьба М20х1,5.
