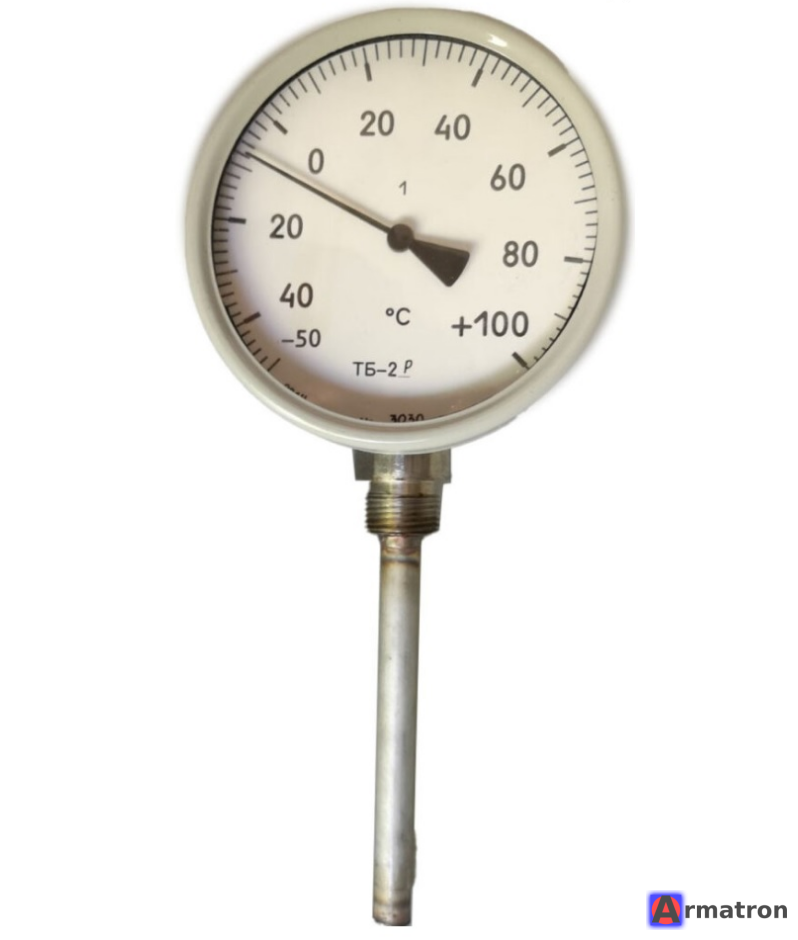

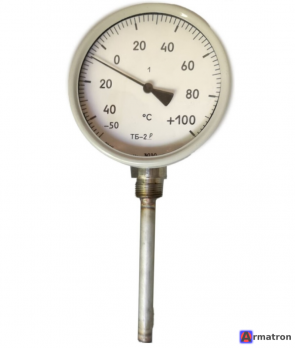

Термометр биметаллический ТБ2-Р 0-100 L125 M20x1,5 Ip54

Это техническое описание промышленного биметаллического термометра. Ниже приведена полная расшифровка характеристик этого прибора:

Расшифровка маркировки:

• Термометр биметаллический: Прибор для измерения температуры, принцип действия которого основан на расширении и деформации чувствительного элемента (биметаллической пружины).
• ТБ: Серия прибора (Термометр Биметаллический). Обычно соответствует общепромышленным стандартам (например, производители «Росма», «Физтех», «БДС» и др.).
• 2: Типоразмер корпуса. У большинства отечественных производителей (например, ТБ-2) цифра «2» обозначает диаметр корпуса 100 мм. (Если бы была цифра 1 — это обычно 63 мм).
• Р: Тип присоединения — Радиальный. Это означает, что шток (ножка) выходит снизу корпуса (под углом 90° к циферблату). Если бы было «Т» (Торцевой/Аксиальный), шток выходил бы сзади.
• 0-100: Диапазон измерения температуры от 0°C до +100°C. Это стандартный диапазон для систем отопления и горячего водоснабжения.
• L125 (или L=125 мм): Длина погружной части (штока/термобаллона) составляет 125 мм. Важно: длина измеряется с учетом резьбы, то есть это вся металлическая часть, уходящая в трубу.
• M20x1,5: Присоединительная резьба. Метрическая, диаметром 20 мм с шагом 1,5 мм. Это самый распространенный стандарт для промышленных трубопроводов в РФ.
• IP54: Степень защиты корпуса (Пылевлагозащита):
  • 5 — Защита от пыли (частичная, не мешающая работе).
  • 4 — Защита от брызг воды, падающих в любом направлении.

Область применения:

Такие термометры чаще всего используются в:

1. Системах отопления (Итп, котельные).
2. Системах водоснабжения (ГВС/ХВС).
3. Системах вентиляции и кондиционирования.
4. Промышленных установках для измерения температуры неагрессивных жидкостей и газов.

Важные примечания для монтажа:

• Гильза: Почти всегда такие термометры поставляются и устанавливаются в комплекте с защитной латунной гильзой. Гильза вкручивается в трубу, а сам термометр вставляется в гильзу. Это позволяет менять прибор без слива воды из системы.
• Давление: Стандартные латунные гильзы обычно выдерживают давление до 2,5 МПа (25 бар), но лучше проверить паспорт конкретного производителя.
• Класс точности: Для таких приборов стандартный класс точности обычно 1,5 (погрешность ±1,5% от шкалы).
