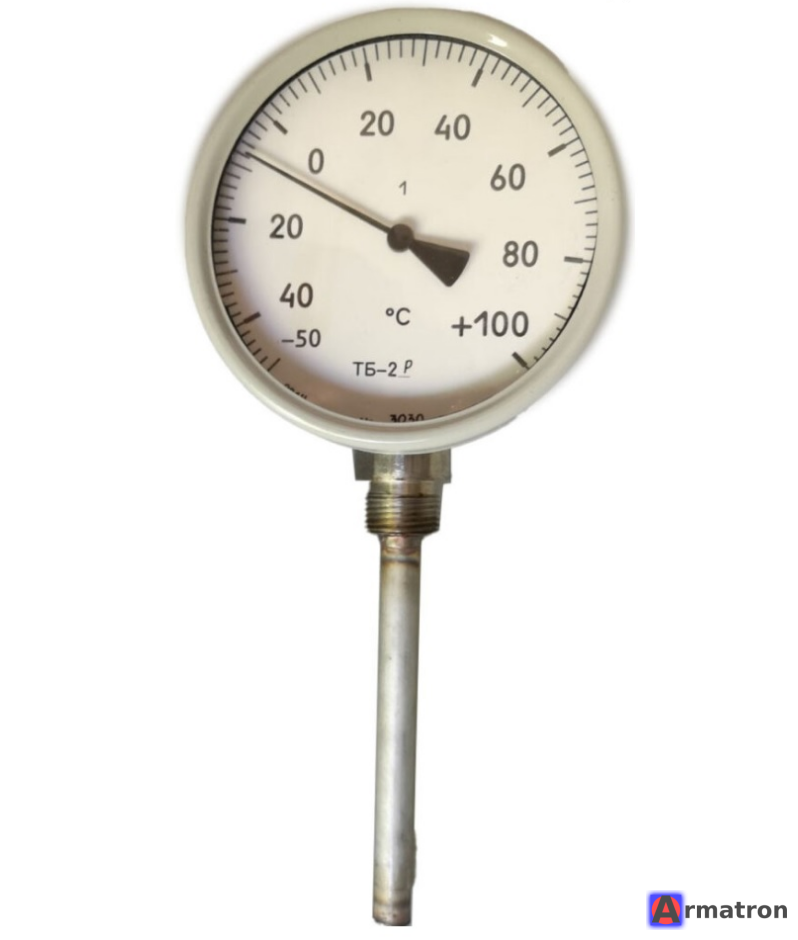

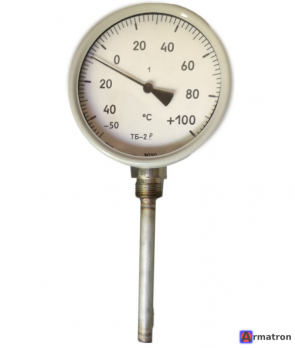

Термометр биметаллический ТБ2-Р 0-100 L100 M20x1,5 Ip54

Это техническое описание (маркировка) промышленного биметаллического термометра. Ниже приведена подробная расшифровка каждого параметра:

Расшифровка маркировки:

• ТБ (Термометр Биметаллический): Прибор для измерения температуры, принцип действия которого основан на расширении и сжатии двух разных металлов (биметаллической пружины). Они надежны и не требуют источника питания.
• ТБ2: Обозначение серии или модели корпуса. Чаще всего в номенклатуре (например, у производителя «Росма» или аналогов) цифра указывает на диаметр корпуса. Однако маркировки могут отличаться у разных заводов. Обычно это круглый корпус диаметром 63 мм или 100 мм.
• Р (Радиальный): Тип присоединения. Шток (ножка) выходит снизу корпуса (под циферблатом). Если бы было «Т» (торцевой/аксиальный), шток выходил бы сзади по центру.
• 0-100: Диапазон измерения температуры в градусах Цельсия (от 0 °C до +100 °C). Это стандартный диапазон для систем отопления и горячего водоснабжения.
• L100: Длина погружной части (штока/гильзы) составляет 100 мм (10 см). Это глубина, на которую термометр (или его защитная гильза) погружается в трубу или резервуар.
• M20x1,5: Размер присоединительной резьбы. Метрическая резьба диаметром 20 мм с шагом 1,5 мм.
• IP54: Класс защиты корпуса (пылевлагозащита):
  • 5: Защита от пыли (частичная, пыль не нарушит работу устройства).
  • 4: Защита от брызг воды, падающих в любом направлении.

Где применяется:

Такой термометр является стандартным решением для общетехнических нужд:

1. Системы отопления (ИТП, котельные): Измерение температуры подачи и обратки.
2. Водоснабжение: Контроль температуры горячей воды.
3. Промышленность: Системы кондиционирования, вентиляции, различные трубопроводы с неагрессивными жидкостями и газами.

Важные нюансы при монтаже:

• Защитная гильза: Обычно такие термометры комплектуются защитной латунной или стальной гильзой. Сначала в трубу вкручивается гильза (бобышка), а затем в нее вставляется сам термометр. Это позволяет менять прибор без остановки потока воды и слива системы.
• Давление: При монтаже с комплектной гильзой нужно учитывать максимальное давление в системе (обычно такие гильзы держат до 2.5 МПа / 25 бар, но лучше уточнить в паспорте конкретного производителя).
