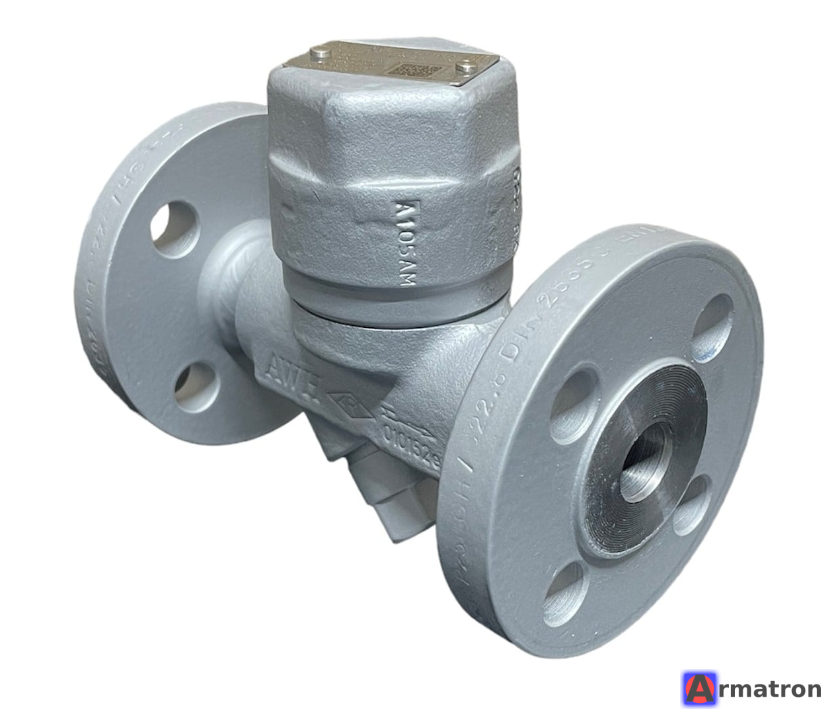

Термодинамический конденсатоотводчик ARI-CONA TD 42.640.1 Dn15 ANSI150

Ниже приведено подробное техническое описание и характеристики указанного вами оборудования.

ARI-CONA TD 42.640.1 Dn15 ANSI150 — это термодинамический конденсатоотводчик производства немецкой компании ARI-Armaturen.

Расшифровка маркировки

• ARI-CONA: Серия конденсатоотводчиков ARI-Armaturen.
• TD: Тип действия — ТермоДинамический (Thermodynamic).
• 42: Код материала корпуса. В номенклатуре ARI цифра 42 обычно обозначает Нержавеющую сталь (Martensitic Stainless Steel, 1.4027 / ASTM A743 CA40F).
  • (Для справки: 45 — это кованая сталь, 12 — чугун).
• 640: Номер серии (модели).
• 1: Индекс модификации (стандартное исполнение со встроенным фильтром).
• Dn15: Номинальный диаметр 15 мм (1/2 дюйма).
• ANSI150: Тип фланцевого присоединения — согласно американскому стандарту ASME B16.5 Class 150 (Ру ~20 бар при 20°C, но давление снижается с ростом температуры).

Основные технические характеристики

1. Принцип действия: Термодинамический (работает за счет разницы скоростей прохождения пара и конденсата и эффекта вскипания конденсата). Единственная подвижная деталь — диск.
2. Материал корпуса: Нержавеющая сталь 1.4027 (X20Cr13).
3. Материал крышки: Нержавеющая сталь 1.4027.
4. Внутренние детали (Седло и диск): Закаленная нержавеющая сталь (Хромистая сталь), износостойкая.
5. Присоединение: Фланцевое ANSI 150 (RF - с соединительным выступом).
6. Максимальное рабочее давление (PMO): Ограничено классом фланцев ANSI 150.
   • Для корпуса Class 150: примерно 14-19 бар (в зависимости от температуры).
   • Сам механизм серии 640 способен работать при давлениях до 42 бар, но фланцы являются "слабым звеном" в данной конфигурации.
7. Максимальная рабочая температура: Также ограничена графиком давление/температура для ANSI 150 (обычно до 400°C при значительном снижении давления).
8. Фильтрация: Встроенный сетчатый фильтр (Y-образный) для защиты механизма от грязи.

Преимущества модели ARI-CONA TD

• Прочность: Устойчив к гидравлическим ударам и коррозии (благодаря корпусу из нержавеющей стали).
• Компактность: Малые габариты и вес.
• Универсальность: Может устанавливаться в любом положении (предпочтительно — на горизонтальном трубопроводе крышкой вверх).
• Обслуживание: Блок "регулятор" (седло и диск) можно заменить без демонтажа корпуса с трубопровода.
• Морозостойкость: При вертикальной установке не задерживает конденсат, поэтому устойчив к замерзанию (при условии отсутствия противодавления при останове).

Области применения

Термодинамические конденсатоотводчики этого типа чаще всего применяются для:

• Дренажа паропроводов (паровых магистралей).
• Дренажа паровых спутников (trace heating).
• Систем высокого давления и перегретого пара (в пределах ограничений фланцев ANSI 150).

Особенности эксплуатации

• Шум: Работает циклично (открытие-закрытие), что сопровождается характерными щелчками.
• Минимальный перепад: Для корректной работы требуется минимальный перепад давления (обычно около 0.5 - 1 бар) между входом и выходом.
• Пропуск пара: Имеет небольшие потери пролетного пара при срабатывании, что является нормой для термодинамического типа.

Резюме для заказа/проекта

Это надежный конденсатоотводчик из нержавеющей стали для паровых систем с диаметром трубы 1/2" и фланцами американского стандарта Class 150. Он отлично подходит для уличной установки и агрессивных сред, где обычная углеродистая сталь может корродировать.
